| Номер в госреестре | 55126-13 |
| Наименование СИ | Антенны измерительные рамочные |
| Обозначение типа СИ | R&S HZ-10 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 04.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Антенны измерительные рамочные R&S HZ-10 (далее по тексту - антенны) предназначены для измерений напряженности магнитного поля в диапазоне частот от 20 Гц до 10 МГц совместно с измерительными приемниками (анализаторами спектра, вольтметрами селективными).
Конструктивно антенна представляет собой магнитную рамку, выполненную из диамагнитного алюминиевого сплава и размещенную на диэлектрическом основании.
Выходной разъем выполнен в виде соединителя типа BNC male по ГОСТ 13317-89. Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на магнитной рамке, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

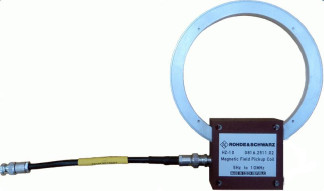

Внешний вид антенны приведён на рисунке 1.
Места пломбировки от несанкционированного доступа и обозначение места для размещения наклеек приведены на рисунках 2а и 2б.
Рисунок 2б
* - места пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон частот, Гц | от 20 до 10 • 106 |
| Диапазон изменений коэффициента калибровки, дБ/м | от 95 до 20 |
| Пределы допускаемой относительной погрешности коэффициента калибровки, дБ | ± 2 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 29х142х178 |
| Диаметр рамки, мм, не более | 133 |
| Масса без кабеля, кг, не более | 0,26 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. | от минус 10 до 40 до 80 от 630 до 800 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и в виде голографической наклейки на диэлектрическое основание.
Комплект поставки включает:
-антенна измерительная рамочная R&S HZ-10 - 1 шт.;
-кабель коаксиальный R&S EZ-19 - 1 шт.;
- эксплуатационная документация - 1 к-т;
-методика поверки - 1 шт.;
-упаковочная тара - 1 шт.
осуществляется по документу МП 55126-13 «Инструкция. Антенны измерительные рамочные R&S HZ-10 фирмы «ROHDE & SCHWARZ GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России»
17.05.2013 г.
Основное средство поверки:
- установка измерительная образцовая К2П-70 (регистрационный № 26236-03), диапазон частот от 20 Гц до 300 МГц, пределы дополнительной погрешности воспроизведения единицы напряженности магнитного поля ± 1 дБ.
«Антенны измерительные рамочные R&S HZ-10. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к антеннам измерительным рамочным R&S HZ-10
ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от
0,01 до 300 МГц.
ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
Техническая документации фирмы-изготовителя.
