| Номер в госреестре | 55137-13 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЗАО "Энергосети" |
| Изготовитель | ОАО "Московское городское энергосбытовое предприятие" (Мосгорэнерго), г.Москва |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Система автоматизированная информационно-измерительная коммерческого учёта электрической энергии ЗАО «Энергосети» (далее - АИИС КУЭ), предназначена для измерения электрической энергии (мощности), потребляемой объектами ЗАО «Энергосети», а также регистрации и хранения параметров электропотребления, формирования отчетных документов и информационного обмена с субъектами оптового рынка электроэнергии (ОРЭ), филиала "ОАО МРСК Центра" - "Тверьэнерго", "ОАО Тверьоблэлектро" и другими внешними пользователями. Выходные данные системы могут быть использованы для коммерческих расчетов.
АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ решает следующие задачи:
• измерение 30-минутных приращений активной электроэнергии,
• периодический (1 раз в сутки) и /или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
• хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
• передача в организации (внешние пользователи) результатов измерений;
• предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций (внешних пользователей);
• обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
• диагностика функционирования технических и программных средств АИИС КУЭ;
• конфигурирование и настройка параметров АИИС КУЭ;
• ведение системы единого времени в АИИС КУЭ (коррекция времени).
Измерительные каналы (далее - ИК) АИИС КУЭ включают в себя 1-й и 2-й уровни АИИС КУЭ:
- 1-й уровень информационно-измерительные комплексы точек измерений (ИИК
ТИ);
- 2-й уровень - измерительно-вычислительный комплекс (ИВК).
ИИК ТИ включает в себя измерительные трансформаторы напряжения (ТН) по ГОСТ 1983 - 2001, трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001, счетчики активной и реактивной электроэнергии типа СЭТ-4ТМ.03М по ГОСТ Р 52323-2005 (в части активной электроэнергии) и по ГОСТ Р 52425-2005 (в части реактивной электроэнергии); вторичные электрические цепи; технические средства каналов передачи данных. Состав 1-го уровня приведен в таблице 2.
ИВК включает в себя сервер базы данных (далее - сервер БД) типа Сервер НР Proliant DL 180 G6 WW, 6 сотовых модема стандарта GSM IRZ MC52i-485 GI,систему обеспечения единого времени (далее - СОЕВ) на базе устройства синхронизации времени УСВ-2, программное
Лист № 2 Всего листов 16
обеспечение ПО Альфа Центр Многопользовательская версия (далее - ПО), коммуникационное оборудование для обмена данными со счетчиками (интерфейс RS-485/RS-232, GSM-модемы GSM IRZ MC52i-485 GI), устройство бесперебойного питания сервера (UPS)/ Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуют в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков с помощью беспроводных линий связи поступает на сервер БД. Информация в сервере БД формируется в архивы и записывается на жесткий диск. Сервер подключается к коммуникатору сети Ethernet. На верхнем уровне системы выполняется обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии осуществляется в соответствии с согласованными сторонами регламентами.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе устройства синхронизации времени УСВ-2, установленного на уровне ИВК. УСВ-2 включает в себя GPS - приемник, принимающий сигналы точного времени от спутников глобальной системы позиционирования (GPS). Часы сервера АИИС КУЭ синхронизированы со временем GPS - приемника, корректировка часов севера АИИС КУЭ выполняется при расхождении часов сервера и GPS - приемника на ±1 с. Сверка показаний часов счетчиков АИИС КУЭ с часами сервера происходит при каждом опросе, при расхождении часов счетчиков с часами сервера на ±2 с выполняется их корректировка, но не чаще чем раз в сутки. Погрешность часов компонентов системы не превышает ±5 с.
Организация защиты от несанкционированного доступа: в АИИС КУЭ предусмотрена многоуровневая защита от несанкционированного доступа: система паролей в ПО, пломбирование счетчиков и информационных цепей.
В состав прикладного программного обеспечения (ПО) сервера БД АИИС КУЭ ЗАО "Энергосети" входит многопользовательский программный комплекс "АльфаЦЕНТР" с возможностью опроса до 10 счетчиков электрической энергии.
ПО "АльфаЦЕНТР" базируется на принципах клиент-серверной архитектуры и обеспечивает соблюдение принципов взаимодействия открытых систем. В качестве СУБД используется ORACLE Personal Edition 11. В ПО предусмотрено разграничение доступа к функциям для различных категорий пользователей, а также фиксации действий персонала в системном журнале.
Пределы допускаемых относительных погрешностей по активной и реактивной электроэнергии не зависят от способов передачи измерительной информации и способов организации измерительных каналов ПО "АльфаЦЕНТР" и определяются классом применяемых электросчетчиков и трансформаторов.
Предел допускаемой дополнительной абсолютной погрешности по электроэнергии в ПО "АльфаЦЕНТР", получаемой за счет математической обработки измерительной информации,
Лист № 3 Всего листов 16
поступающей от счетчиков, составляет 1 единицу младшего разряда измеренного (учтенного) значения.
Идентификационные данные программного обеспечения, установленного АИИС КУЭ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора программно го обеспечения |
| Планировщик опроса и передачи данных -Amrserver.exe | Elster AmrServer | 4.2.1.0 | 045761ae9e8e40c82b061 937aa9c5b00 | md5 |
| Драйвер ручного опроса счетчиков и УСПД-Amrc.exe | RTU327 Amr Client | 4.3.0.0 | b9b908fbf31b532757cd5 cd1efedf6d8 | |
| Драйвер автоматического опроса счетчиков и УСПД-Amra.exe | RTU327 Amr Client | 4.3.0.0 | a5d6332fc9afe785b9f243 a6861606f2 | |
| Драйвер работы с БД - Cdbora2.dll | Oracle database driver for ACComm | 4.2.0.0 | 860d26cf7a0d26da4acb3 862aaee65b1 | |
| Библиотека шифрования пароля счетчиков - encryptdll.dll | Идентификационное наименование отсутствует | 2.0.0.0 | 0939ce05295fbcbbba400 eeae8d0572c | |
| Библиотека сообщений планировщика опросов -alphamess.dll | Идентификационное наименование отсутствует | Номер версии отсутствует | b8c331abb5e34444170ee e9317d635cd |
В соответствии с МИ 3286-2010 установлен уровень "С" защиты программного обеспечения от непреднамеренных и преднамеренных изменений.
Состав измерительных каналов (ИК) приведен в таблице 2. Значение характеристик погрешности АИИС КУЭ в рабочих условиях приведены в таблицах 3, 4. Основные технические характеристики АИИС КУЭ приведены в таблице 5.

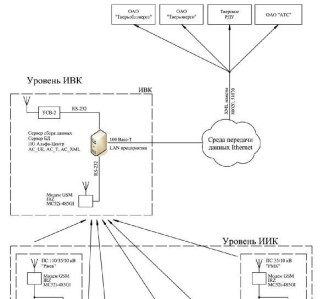

Блок-схема АИИС КУЭ приведена на рисунке. 1.
Уронень ИВК
17
RS-2H
УЕЕ-2
ci
isr
Скмйр oficfu ШШныл
Cipbtis ЕЛ
110 А.1н}а-Центр
AC UK АС Т. АС МФ
л
Среда передач!! "N данных hhemet j
Медеи УЕМ IKZ
I
и
MCS2i-ffiSG0
ПС]1№10кВ
■г*»'
Vly.'I.LM CiSH.
Mt'SIi-4SSGl
| RS^&J | |||
| Wlj | Wh | ||
Счвпнкн (S ur: ) от -iT.vi.osM
I
AS-48!
| 1-- | ||
| I Will | Wk | |
| С-1С1ЧИИ1 ;s 1Г7Т.) CjT птмязм | ||
IIC ilOf'LOfcB ' 1ърано ггзешйаь"
СУМ
Mt^2i-4HSCrl
j псий'Юьи
"Аира1
V
JlCJJ.'Li) IB
-ДЦГ'
Мчи с;ыу.
inz
MdS2i-*S5{il
№msm UbM Ш
IUC52HK5(tl
CiiM
HtaZHHJMII
fir | w>i
OjUPIHKII (.3 III" )
СЭТ-й1Т\1.03М'
Wh | I I | Wli
Wti
Wli
Wh
Wli
(>№T'IHKk (HlJN.)
C3T-4TMjflJ\t
(I'liri4нки (4 ini.) СЭТ-И^ШМ
С I'auL-1 и -cu ;3 и r.) СЭТ-4ТШВМ
J
L
Рисунок 1
| № ИК | Наименова ние присоедине ния | Состав ИИК ТИ | Вид электро энергии | Основная погрешность, % | ||
| ТТ | ТН | Счётчик | ||||
| 1 | ПС 110/35/10 кВ "Ржев" фидер 35 | ТЛМ-10 К тт 400/5, КТ 0,5, Зав. № А - 2698 С - 1620 | НАМИ-10-95 УХЛ2, К тн 10/0,1, КТ 0,5, Зав. № 501 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121128 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 2 | ПС 110/35/10 кВ "Ржев" ячейка 31 | ТЛМ-10 К тт 400/5, КТ 0,5, Зав. № А - 1506 С - 0133 | НАМИ-10-95 ХЛ2, КТ 0,5, К тн 10/ 0,1 Зав. № 501 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0812090777 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 3 | ПС 110/35/10 кВ "Ржев" ячейка 05 | ТЛМ-10 К тт 400/5, КТ 0,5, Зав. № А - 1615 С - 9029 | НАМИ-10-95 УХЛ2, К тн 10/ 0,1, КТ 0,5, Зав. № 501 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121245 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 4 | ПС 110/35/10 кВ "Ржев" фидер 30 | ТЛМ-10 К тт 300/5, КТ 0,5, Зав. № А - 4302 С - 4005 | НАМИ-10-95 УХЛ2, К тн 10/ 0,1, КТ 0,5, Зав. № 800 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120995 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 5 | ПС 110/35/10 кВ "Ржев" ячейка 28 | ТЛМ-10 К тт 300/5, КТ 0,5, Зав. № А - 4269 С - 4011 | НАМИ-10-95 УХЛ2 К тн 10/ 0,1, КТ 0,5, Зав. № 800 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120965 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 6 | ПС 110/35/10 кВ "Ржев" ячейка 26 | ТЛМ-10 К тт 300/5, КТ 0,5, Зав. № А - 4305 С - 3701 | НАМИ-10-95 УХЛ2, К тн 10/ 0,1, КТ 0,5, Зав. № 800 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121062 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 7 | ПС 110/35/10 кВ "Ржев" фид.20 | ТЛМ-10 К тт 400/5, КТ 0,5, Зав. № А - 2671 С - 6150 | НАМИ-10-95 УХЛ2 К тн 10/ 0,1, КТ 0,5, Зав. № 800 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121038 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 8 | ПС 110/35/10 кВ "Ржев" фидер 16 | ТЛМ-10 К тт 200/5, КТ 0,5, Зав.№ А - 1150 | НАМИ-10-95 УХЛ2, К тн 10/ 0,1, КТ 0,5, Зав. № 800 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0211120976 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| № ИК | Наименова ние присоедине ния | Состав ИИК ТИ | Вид электро энергии | Основная погрешность, % | ||
| ТТ | ТН | Счётчик | ||||
| С - 1223 | ||||||
| 9 | ПС 35/10 кВ "РМК" фид.1 | ТВЛМ-10 К тт 300/5, КТ 0,5, Зав. № А - 81362 С - 85531 | НТМИ-10, КТ 0,2, К тн 10/0,1 Зав. № 269 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121119 | Активн. Реактивн. | ± 1,7 ± 3,8 |
| 10 | ПС 35/10 кВ "РМК" фид.8 | ТПФМ-10 К тт 200/5, КТ 0,5, Зав. № А - 8318 С - 3091 | НТМИ-10, К тн 10/0,1, КТ 0,2, Зав. № 3213 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121010 | Активн. Реактивн. | ± 1,7 ± 3,8 |
| 11 | ПС 35/10 кВ "РМК" фид.10 | ТПЛ-10 К тт 200/5, КТ 0,5, Зав. № А - 7986 С - 7988 | НТМИ-10, К тн 10/0,1, КТ 0,2, Зав. № 3213 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120997 | Активн. Реактивн. | ± 1,7 ± 3,8 |
| 12 | ПС 35/10 кВ "РМК" фид.11 | ТПЛ-10 К тт 150/5, КТ 0,5, Зав. № А - 37844 С - 59519 | НТМИ-10, К тн 10/ 0,1, КТ 0,2, Зав. № 3213 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121082 | Активн. Реактивн. | ± 1,7 ± 3,8 |
| 13 | ПС 35/10 кВ "РМК" фид.13 | ТПЛ-10 К тт 300/5, КТ 0,5, Зав. № А - 7910 С - 7957 | НТМИ-10, К тн 10/0,1, КТ 0,2, Зав. № 3213 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120963 | Активн. Реактивн. | ± 1,7 ± 3,8 |
| 14 | ПС 35/10 кВ "ЦДТ" фид.2 | ТЛМ-10 К тт 200/5, КТ 0,5, Зав. № А - 9489 С - 3928 | НАМИ-10-95 УХЛ2, К тн 10/0,1, КТ 0,5, Зав. № 1020 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121024 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 15 | ПС 35/10 кВ "ЦДТ" фид.4 | ТЛМ-10 К тт 150/5, КТ 0,5, Зав. № А - 443 С - 424 | НАМИ-10-95 УХЛ2, К тн 10/0,1, КТ 0,5, Зав. № 1020 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120953 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| № ИК | Наименова ние присоедине ния | Состав ИИК ТИ | Вид электро энергии | Основная погрешность, % | ||
| ТТ | ТН | Счётчик | ||||
| 16 | ПС 35/10 кВ "ЦДТ" фид 5 | ТЛМ-10 К тт 100/5, КТ 0,5, Зав. № А - 3064 С - 2225 | НАМИ-10-95 УХЛ2, К тн 10/0,1, КТ 0,5, Зав. № 1020 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121268 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 17 | ПС 35/10 кВ "ЦДТ" фид.8 | ТЛМ-10 К тт 200/5, КТ 0,5, Зав. № А - 6308 С - 5315 | НАМИ-10-95 УХЛ2, К тн 10/0,1, КТ 0,5, Зав. № 177 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120946 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 18 | ПС 35/10 кВ "ЦДТ" фид .13 | ТЛМ-10 К тт 300/5, КТ 0,5, Зав. № А - 1220 С - 1335 | НАМИ-10-95 УХЛ2 К тн 10/0,1, КТ 0,5, Зав. № 177 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121121 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 19 | ПС 110/10 кВ "Электромех аника" фид.1 | ТЛМ-10 К тт 200/5, КТ 0,5, Зав. № А - 2155 С - 2429 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 5551 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120916 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 20 | ПС 110/10 кВ "Электроме ханика" фид.2 | ТЛМ-10 К тт 300/5, КТ 0,5, Зав. № А - 8143 С - 8149 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 5551 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121188 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 21 | ПС 110/10 кВ "Электроме ханика" фид.4 | ТЛМ-10 К тт 150/5, КТ 0,5, Зав. № А - 2135 С - 4899 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 5551 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120942 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 22 | ПС 110/10 кВ "Электроме ханика" фид.5 | ТЛМ-10 К тт 400/5, КТ 0,5, Зав. № А - 5115 С - 6560 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 5551 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120938 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 23 | ПС 110/10 кВ "Электроме ханика" фид.13 | ТЛМ-10-1У3 К тт 100/5, КТ 0,5 S, Зав. № А-2162130000001 С-2162130000002 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 2275 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120972 | Активн. Реактивн. | ± 1,7 ± 4,0 |
| № ИК | Наименова ние присоедине ния | Состав ИИК ТИ | Вид электро энергии | Основная погрешность, % | ||
| ТТ | ТН | Счётчик | ||||
| 24 | ПС 110/10 кВ "Электроме ханика" фид.14 | ТЛМ-10 К тт 300/5, КТ 0,5, Зав. № А - 4235 С - 4558 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 2275 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121247 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 25 | ПС 110/10 кВ "Электроме ханика" фид.15 | ТЛМ-10-1 К тт 150/5, КТ 0,5 S, Зав. № А-2162130000003 С-2162130000004 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 2275 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121055 | Активн. Реактивн. | ± 1,7 ± 4,0 |
| 26 | ПС 110/10 кВ "Электроме ханика" фид.17 | ТЛМ-10 К тт 200/5, КТ 0,5, Зав. № А - 9587 С - 2423 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 2275 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121181 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 27 | ПС 110/10 кВ "Краностро- итель" фид.16 | ТЛМ-10 К тт 400/5, КТ 0,5, Зав. № А - 2731 С - 2831 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 7809 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121005 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 28 | ПС 110/10 кВ "Краностро- итель" фид.22 | ТЛМ-10 К тт 300/5, КТ 0,5, Зав. № А - 0252 С - 0404 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 1685 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121003 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 29 | ПС 110/10 кВ "Краностро- итель" фид.39 | ТЛМ-10 К тт 100/5, КТ 0,5, Зав. № А - 3178 С - 2432 | НТМИ-10-66 К тн 10/ 0,1, КТ 0,5, Зав. № 9724 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121252 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 30 | ПС 110/10 кВ "Краностро- итель" фид.49 | ТЛМ-10 К тт 150/5, КТ 0,5, Зав. № А - б/н С - 4853 | НТМИ-10-66 К тн 10/0,1, КТ 0,5, Зав. № 999 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120988 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 31 | ПС 110/10 кВ "Элтра" фид.7 | ТПЛМ-10 К тт 200/5, КТ 0,5, Зав. № А - 8671 С - 8702 | НТМИ-10 К тн 10/0,1, КТ 0,5, Зав. № 7650 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811121126 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| № ИК | Наименова ние присоедине ния | Состав ИИК ТИ | Вид электро энергии | Основная погрешность, % | ||
| ТТ | ТН | Счётчик | ||||
| 32 | ПС 110/10 кВ "Элтра" фид.11 | ТПЛМ-10 К тт 150/5, КТ 0,5, Зав. № А - 28312 С - 33278 | НТМИ-10 К тн 10/ 0,1, КТ 0,5, Зав. № 7597 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0811120960 | Активн. Реактивн. | ± 1,8 ± 4,0 |
| 33 | ПС 110/10 кВ "Элтра" фид.12 | ТПЛМ-10 К тт 200/5, КТ 0,5, Зав. № А - 8260 С - 6236 | НТМИ-10 К тн 10/0,1, КТ 0,5, Зав. № 7592 | СЭТ-4ТМ.03М Кл. т 0,5S/1 Зав. № 0806130311 | Активн. Реактивн. | ± 1,8 ± 4,0 |
Примечания
1 Характеристики основной погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая);
2 Нормальные условия: параметры сети: напряжение (напряжение (0,98 - 1,02) ином; ток (1 -1,2) 1ном, cosj = 0,9 инд; температура окружающей среды (20 ± 5)°С.
3 Рабочие условия:
параметры сети: напряжение (0,95 - 1,05) ином; ток (0,05 - 1,2) 1ном при трансформаторе тока с классом точности 0,5, ток (0,01 - 1,0) 1ном при трансформаторе тока с классом точности 0,5S, cosj = 0,8 инд.;
допускаемая температура окружающей среды для измерительных трансформаторов от минус 40 до плюс 70° С, для счетчиков от минус 40 до плюс 70°С; для сервера от плюс 10 до плюс 40°С;
4 Допускается замена измерительных трансформаторов и счетчиков на аналогичные, утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2. Замена оформляется актом в установленном в ЗАО «Энергосети» порядке.
Значение характеристик погрешности АИИС КУЭ в рабочих условиях при измерении активной и реактивной электроэнергии приведены в таблице 3, 4.
Таблица 3 - Метрологические характеристики АИИС КУЭ в рабочих условиях при измерении _активной электроэнергии_
| № ИК | Диапазон значений cos ф | Тип нагрузки | Предел допускаемой относительной погрешности ИК при измерении активной электроэнергии (при значении рабочего тока в процентах от номинального первичного тока ТТ), % | ||||
| 1< 1раб <2 | 2< 1раб <5 | 5< 1раб <20 | б н! g v 2 | 100< 1раб <120 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1-8, 14-20, 22, 24-33 | 0,5 < cos ф < 0,8 | инд. | не норм. | не норм. | ± 5,8 | ± 3,6 | ± 3,0 |
| 0,8 < cos ф < 0,866 | инд. | не норм. | не норм. | ± 3,3 | ± 2,2 | ± 2,0 | |
| 0,866 < cos ф < 0,9 | инд. | не норм. | не норм. | ± 2,9 | ± 2,0 | ± 1,8 | |
| 0,9 < cos ф < 0,95 | инд. | не норм. | не норм. | ± 2,7 | ± 1,9 | ± 1,8 | |
| 0,95 < cos ф < 0,99 | инд. | не норм. | не норм. | ± 2,4 | ± 1,8 | ± 1,7 | |
| 0,99 < cos ф < 1 | инд. | не норм. | не норм. | ± 2,2 | ± 1,7 | ± 1,6 | |
| cos ф = 1 | не норм. | не норм. | ± 2,2 | ± 1,6 | ± 1,5 | ||
| 0,8 < cos ф < 1 | емк. | не норм. | не норм. | ± 3,4 | ± 2,2 | ± 2,0 | |
| 9-13 | 0,5 < cos ф < 0,8 | инд. | не норм. | не норм. | ± 5,7 | ± 3,4 | ± 2,8 |
| 0,8 < cos ф < 0,866 | инд. | не норм. | не норм. | ± 3,2 | ± 2,1 | ± 1,9 | |
| 0,866 < cos ф < 0,9 | инд. | не норм. | не норм. | ± 2,8 | ± 1,9 | ± 1,7 | |
| 0,9 < cos ф < 0,95 | инд. | не норм. | не норм. | ± 2,6 | ± 1,8 | ± 1,7 | |
| 0,95 < cos ф < 0,99 | инд. | не норм. | не норм. | ± 2,4 | ± 1,7 | ± 1,6 | |
| 0,99 < cos ф < 1 | инд. | не норм. | не норм. | ± 2,2 | ± 1,6 | ± 1,5 | |
| cos ф = 1 | не норм. | не норм. | ± 2,1 | ± 1,6 | ± 1,5 | ||
| 0,8 < cos ф < 1 | емк. | не норм. | не норм. | ± 3,3 | ± 2,2 | ± 1,9 | |
| 21, 23 | 0,5 < cos ф < 0,8 | инд. | не норм. | ± 5,3 | ± 3,7 | ± 3,0 | ± 3,0 |
| 0,8 < cos ф < 0,866 | инд. | не норм. | ± 3,1 | ± 2,3 | ± 2,0 | ± 2,0 | |
| 0,866 < cos ф < 0,9 | инд. | не норм. | ± 2,8 | ± 2,1 | ± 1,8 | ± 1,8 | |
| 0,9 < cos ф < 0,95 | инд. | не норм. | ± 2,6 | ± 2,0 | ± 1,7 | ± 1,8 | |
| 0,95 < cos ф < 0,99 | инд. | не норм. | ± 2,4 | ± 1,8 | ± 1,6 | ± 1,7 | |
| 0,99 < cos ф < 1 | инд. | не норм. | ± 2,3 | ± 1,7 | ± 1,5 | ± 1,6 | |
| cos ф = 1 | 2,4 | ± 2,2 | ± 1,6 | ± 1,5 | ± 1,5 | ||
| 0,8 < cos ф < 1 | емк. | не норм. | ± 3,1 | ± 2,4 | ± 2,0 | ± 2,0 |
Таблица 4 - Метрологические характеристики АИИС КУЭ в рабочих условиях при измерении
реактивной электроэнергии
| № ИК | Диапазон значений cos ф | Предел допускаемой относительной погрешности ИК при измерении реактивной электроэнергии (при значении рабочего тока в процентах от номинального первичного тока ТТ), % | ||||
| 1< 1раб <2 | 2< 1раб <5 | 5< 1раб <20 | 20< 1раб <100 | 100< 1раб <120 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1-8, 14-20, 22, 24-33 | 0,5 < cos ф < 0,8 | не норм. | не норм. | ± 5,3 | ± 3,7 | ± 3,4 |
| 0,8 < cos ф < 0,866 | не норм. | не норм. | ± 6,3 | ± 4,2 | ± 3,7 | |
| 0,866 < cos ф < 0,9 | не норм. | не норм. | не норм. | ± 4,6 | ± 4,0 | |
| 0,9 < cos ф < 0,95 | не норм. | не норм. | не норм. | ± 6,0 | ± 5,0 | |
| 0,95 < cos ф < 1 | не норм. | не норм. | не норм. | не норм. | не норм. | |
| 9-13 | 0,5 < cos ф < 0,8 | не норм. | не норм. | ± 5,2 | ± ,6 | ± 3,2 |
| 0,8 < cos ф < 0,866 | не норм. | не норм. | ± 6,2 | ± 4,0 | ± 3,5 | |
| 0,866 < cos ф < 0,9 | не норм. | не норм. | не норм. | ± 4,5 | ± 3,8 | |
| 0,9 < cos ф < 0,95 | не норм. | не норм. | не норм. | ± 5,7 | ± 4,7 | |
| 0,95 < cos ф < 1 | не норм. | не норм. | не норм. | не норм. | не норм. | |
| 21, 23 | 0,5 < cos ф < 0,8 | не норм. | не норм. | ± 3,8 | ± 3,3 | ± 3,4 |
| 0,8 < cos ф < 0,866 | не норм. | не норм. | ± 4,3 | ± 3,7 | ± 3,7 | |
| 0,866 < cos ф < 0,9 | не норм. | не норм. | не норм. | ± 4,0 | ± 4,0 | |
| 0,9 < cos ф < 0,95 | не норм. | не норм. | не норм. | ± 5,0 | ± 5,0 | |
| 0,95 < cos ф < 1 | не норм. | не норм. | не норм. | не норм. | не норм. |
Основные технические характеристики АИИС КУЭ приведены в таблице 5 Таблица 5 - Основные технические характеристики_
| № ИК | Наименование характеристики | Значение | |
| Номинальный ток: | первичный (hi) вторичный (1н2) | 300 А 5 А | |
| Диапазон тока: | первичного (I1) вторичного (I2) | От 15 до 300 А От 0,25 до 5 А | |
| Номинальное напряжение: | первичное (ин1) вторичное (ин2) | 10 000 В 100 В | |
| 1, 5, 6, 9, 11, 18, 22, 25, 28 | Диапазон напряжения: | первичное (ин1) вторичное (ин2) | От 9500 до 10500 В От 95 до 105 В |
| Коэффициент мощности cos j | От 0,5 до 1,0 | ||
| Номинальная нагрузка ТТ | 10 ВА | ||
| Допустимый диапазон нагрузки ТТ | От 2,5 до 10 ВА | ||
| Номинальная нагрузка ТН | 200 ВА | ||
| Допустимый диапазон нагрузки ТН | От 50 до 200 ВА | ||
| Номинальная нагрузка ТН | 150 ВА | ||
| Допустимый диапазон нагрузки ТН | От 37,5 до 150 ВА | ||
| Допустимое значение ras ф нагрузки ТТ | во вторичной цепи | От 0,8 до 1,0 | |
| Номинальный ток: | первичный (1н1) вторичный (1н2) | 400 А 5 А | |
| Диапазон тока: | первичного (I1) вторичного (I2) | От 20 до 400 А От 0,25 до 5 А | |
| Номинальное напряжение: | первичное (ин1) вторичное (ин2) | 10000 В 100 В | |
| 2, 3, 4, 7, 24, 27 | Диапазон напряжения: | первичное (ин1) вторичное (ин2) | От 9500 до 10500 В От 95 до 105 В |
| Коэффициент мощности cos ф | От 0,5 до 1,0 | ||
| Номинальная нагрузка ТТ | 10 ВА | ||
| Допустимый диапазон нагрузки ТТ | От 2,5 до 10 ВА | ||
| Номинальная нагрузка ТН | 200 ВА | ||
| Допустимый диапазон нагрузки ТН | От 50 до 200 ВА | ||
| Номинальная нагрузка ТН | 150 ВА | ||
| Допустимый диапазон нагрузки ТН | От 37,5 до 150 ВА | ||
| Допустимое значение ras ф2 нагрузки ТТ | во вторичной цепи | От 0,8 до 1,0 | |
| № ИК | Наименование характеристики | Значение | |
| Номинальный ток: | первичный (I^) вторичный (1н2) | 200 А 5 А | |
| Диапазон тока: | первичного (Ii) вторичного (I2) | От 10 до 200 А От 0,25 до 5 А | |
| Номинальное напряжение: | первичное (ин1) вторичное (ин2) | 1000 В 100 В | |
| 8, 10, 13, 14, 17, 19, 26, 32, 33 | Диапазон напряжения: | первичное (ин1) вторичное (Ш2) | От 9500 до 10500 В От 95 до 105 В |
| Коэффициент мощности cos j | От 0,5 до 1,0 | ||
| Номинальная нагрузка ТТ | 10 ВА | ||
| Допустимый диапазон нагрузки ТТ | От 2,5 до 10 ВА | ||
| Номинальная нагрузка ТН | 200 ВА | ||
| Допустимый диапазон нагрузки ТН | От 50 до 200 ВА | ||
| Номинальная нагрузка ТН | 150 ВА | ||
| Допустимый диапазон нагрузки ТН | От 37,5 до 150 ВА | ||
| Допустимое значение ras ф нагрузки ТТ | во вторичной цепи | От 0,8 до 1,0 | |
| Номинальный ток: | первичный (1н1) вторичный (1н2) | 150 А 5 А | |
| Диапазон тока: | первичного (I1) вторичного (I2) | От 7,5 до 150 А От 0,25 до 5 А | |
| Номинальное напряжение: | первичное (ин1) вторичное (ин2) | 10000 В 100 В | |
| 12, 15, 20, 23, 30, 31 | Диапазон напряжения: | первичное (ин1) вторичное (ин2) | От 9500 до 10500 В От 95 до 105 В |
| Коэффициент мощности cos ф | От 0,5 до 1,0 | ||
| Номинальная нагрузка ТТ | 10 ВА | ||
| Допустимый диапазон нагрузки ТТ | От 2,5 до 10 ВА | ||
| Номинальная нагрузка ТН | 200 ВА | ||
| Допустимый диапазон нагрузки ТН | От 50 до 200 ВА | ||
| Номинальная нагрузка ТН | 150 ВА | ||
| Допустимый диапазон нагрузки ТН | От 37,5 до 150 ВА | ||
| Допустимое значение ras ф2 нагрузки ТТ | во вторичной цепи | От 0,8 до 1,0 | |
| Номинальный ток: | первичный (1н1) вторичный (1н2) | 100 А 5 А | |
| Диапазон тока: | первичного (I1) вторичного (I2) | От 5 до 100 А От 0,25 до 5 А | |
| Номинальное напряжение: | первичное (ин1) вторичное (ин2) | 10000 В 100 В | |
| 16, 21, | Диапазон напряжения: | первичное (ин1) вторичное (ин2) | От 9500 до 10500 В От 95 до 105 В |
| 29 | Коэффициент мощности cos ф | От 0,5 до 1,0 | |
| Номинальная нагрузка ТТ | 10 ВА | ||
| Допустимый диапазон нагрузки ТТ | От 2,5 до 10 ВА | ||
| Номинальная нагрузка ТН | 200 ВА | ||
| Допустимый диапазон нагрузки ТН | От 50 до 200 ВА | ||
| Номинальная нагрузка ТН | 150 ВА | ||
| Допустимый диапазон нагрузки ТН | От 37,5 до 150 ВА | ||
| Допустимое значение ras ф2 нагрузки ТТ | во вторичной цепи | От 0,8 до 1,0 | |
Надежность применяемых в системе компонентов:
- электросчётчик - среднее время наработки на отказ не менее Тср = 120 000 ч, среднее время восстановления работоспособности не более tB = 2 ч;
- Трансформатор тока - среднее время наработки на отказ не менее Тср = 400 000 ч, среднее время восстановления работоспособности не более ^ = 2 ч;
- сервер - среднее время наработки на отказ не менее Тср = 15843 ч, среднее время восстановления работоспособности не более ^ = 2 ч;
Надежность системных решений:
• резервирование питания с помощью устройства АВР;
• резервирование каналов связи: информация о результатах измерений может передаваться в организации - участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи;
Регистрация событий: в журнале счётчика:
- параметрирование;
- пропадания напряжения;
- коррекция времени;
• журнал ИВК:
- параметрирование;
- попытка не санкционируемого доступа;
- коррекция времени;
Защищённость применяемых компонентов:
• механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера.
• защита на программном уровне информации при хранении, передаче, параметрировании:
- результатов измерений (при передаче, возможность использования цифровой подписи)
- установка пароля на счётчик;
- установка пароля на сервер;
Возможность коррекции времени в:
- электросчетчиках (функция автоматизирована);
- ИВК (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована);
- о результатах измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
Глубина хранения информации:
- электросчетчик - тридцатиминутный профиль нагрузки в двух направлениях не менее 2730 часов.
Сервер баз данных обеспечивает хранение результатов измерений, состояний средств измерений на срок не менее 3,5 лет.
Знак утверждения типа наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.
Комплектность средств измерений
Таблица 6 - Комплектность АИИС КУЭ
| Наименование компонента системы | Коли чество |
| Счетчик электрической энергии СЭТ-4ТМ.03М, КТ 0,5S/1, ГР № 36697-08 | 33 |
| Трансформатор тока ТЛМ-10 300/5, КТ 0,5, ГР № 48923-12 | 14 |
| Трансформатор тока ТЛМ-10 400/5, КТ 0,5, ГР № 48923-12 | 12 |
| Трансформатор тока ТЛМ-10 200/5, КТ 0,5, ГР № 48923-12 | 10 |
| Трансформатор тока ТЛМ-10 150/5, КТ 0,5, ГР № 48923-12 | 2 |
| Трансформатор тока ТЛМ-10 100/5, КТ 0,5, ГР № 48923-12 | 4 |
| Трансформатор тока ТЛМ-10 100/5, КТ 0,5S, ГР № 48923-12 | 2 |
| Трансформатор тока ТЛМ-10 150/5, КТ 0,5S, ГР № 48923-12 | 2 |
| Трансформатор тока ТПЛ-10 150/5, КТ 0,5, ГР № 1276-59 | 4 |
| Трансформатор тока ТПЛ-10 200/5, КТ 0,5, ГР № 1276-59 | 4 |
| Трансформатор тока ТПЛ-10 300/5, КТ 0,5, ГР № 1276-59 | 2 |
| Трансформатор тока ТВЛМ-10 300/5, КТ 0,5, ГР № 1856-63 | 2 |
| Трансформатор тока ТПФМ-10 200/5, КТ 0,5, ГР № 814-53 | 2 |
| Трансформатор тока ТПЛМ-10 150/5, КТ 0,5, ГР № 2363-68 | 2 |
| Трансформатор тока ТПЛМ-10 200/5, КТ 0,5, ГР № 2363-68 | 2 |
| Трансформатор напряжения НТМИ-10-66, К тт 10/0,1, ГР № 831-69 | 6 |
| Трансформатор напряжения НТМИ-10, КТ 0,2, К тт 10/0,1, ГР № 831-69 | 2 |
| Трансформатор напряжения НТМИ-10, КТ 0,5, К тт 10/0,1, ГР № 831-69 | 2 |
| Трансформатор напряжения НАМИ-10-95 УХЛ2, К тт 10/0,1, ГР № 20186-00 | 4 |
| Сервер НР Proliant DL 180 G6 WW | 1 |
| Устройство синхронизации системного времени УСВ-2, № 2745, ГР № 41681-10, | 1 |
| ПО АльфаЦентр Многопользовательская версия | 1 |
| Наименование документации | |
| Методика поверки МГЭР.411713.00422.МП | 1 |
| Формуляр МГЭР.411713.00422.ФО | 1 |
осуществляется по документу МГЭР.411713.00422.МП "Система автоматизированная информационно-измерительная коммерческого учёта электрической энергии ЗАО "Энергосети". Методика поверки", утверждённому Государственным центром испытаний средств измерений ООО "Испытательный центр "Энерготестконтроль" 06.08.2013 г.
Средства поверки:
Радиочасы МИР РЧ-02, Госреестр № 46656-11.
Средства поверки - измерительных компонентов:
- трансформаторов тока по ГОСТ 8.217-2003;
- трансформаторов напряжения по МИ 2845-2003 и/или по ГОСТ 8.216-2011;
- счётчиков электрической энергии в соответствии с документом "Счётчики электрической энергии трёхфазные статические СЭТ-4ТМ.03М. Методика поверки в составе ИЛГШ.411152.146 РЭ1", согласованная с ГЦИ СИ ФГУ «Нижегородский ЦСМ» 10.09.2004 г.;
- УСВ-2 в соответствии с утвержденным документом "Устройства синхронизации времени УСВ-2. Методика поверки ВЛСТ 237.00.001 И1", утверждённым ФГУП "ВНИИФТРИ" 12.05.2010 г.
Методы измерений приведены в документе МГЭР.411713.00422. Методика измерений "Системы автоматизированной информационно-измерительной коммерческого учёта электрической энергии ЗАО "Энергосети". Методика (метод) измерений электрической энергии";
Методика (метод) измерений - 411713.00422. Методика измерений "Системы автоматизированной информационно-измерительной коммерческого учёта электрической энергии ЗАО "Энергосети". Методика (метод) измерений электрической энергии" аттестована Г осударственным центром испытаний средств измерений ООО "Испытательный центр "Энерготестконтроль" по ГОСТ Р 8.563-2009. Свидетельство об аттестации № 85/01.00066-2010/2012 от 07 августа 2013 г.
Нормативные документы, устанавливающие требования к АИИС КУЭ:
1) ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
2) ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
3) ГОСТ 7746-2001.Трансформаторы тока. Общие технические условия;
4) ГОСТ Р 52323-2005. (МЭК 62053-22:2003) "Аппаратура для измерений электрической энергии переменного тока. Частные требования. Часть 22. Статистические счетчики активной энергии классов точности 0,2S и 0,5S";
5) ГОСТ Р 52425-2005. (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии".
Осуществление торговли и товарообменных операций.
