| Номер в госреестре | 55140-13 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VRT4 мод. VRT4/S1, VRT4/S2, VRT4/S3, VRT4n/S1, VRT4n/S2, VRT4n/S3 |
| Изготовитель | "Schneider Electric S.p.A.", Италия |
| Год регистрации | 2013 |
| Срок свидетельства | 09.07.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения VRTH модификаций VRT,4/S1; VRТ4/S2; VRТ4/S3; УКТ4п/^1; VRТ4n/S2; VRТ4n/S3 (далее - трансформаторы VRTH) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.
Принцип действия трансформаторов "УКТ4 основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.
Трансформаторы VRTH - это фазные экранированные трансформаторы напряжения.
Трансформаторы напряжения VRTH выполнены из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции.
Трансформаторы напряжения VRТ4 имеют металлизированное внешнее покрытие, что обеспечивает автоматическое заземление корпуса трансформатора при установке на заземленную поверхность. Эти трансформаторы не чувствительны к неблагоприятным условиям окружающей среды, не требуют защиты предохранителями.
В зависимости от конкретных параметров трансформаторы напряжения VRTH выпускаются в 6-ти модификациях, отличающиеся в основном значениями номинальной вторичной нагрузки.
Структура условного обозначения модификаций трансформаторов напряжения VRTH -VRT4 Y / Sх, где:
Y: буква «п» или ее отсутствие;
Sх: S1 - одна измерительная обмотка;
52 - две измерительных обмотки, либо одна измерительная обмотка и одна защитная обмотка (определяется при заказе);
53 - две измерительных обмотки и одна защитная обмотка.
Трансформаторы "УКТ4 применяются в составе комплектных распределительных устройств (КРУ и КСО) для работы в условиях умеренного климата. Климатическое исполнение УХЛ 3.1 по ГОСТ 15150 с расширенным до минус 45°С температурным диапазоном.

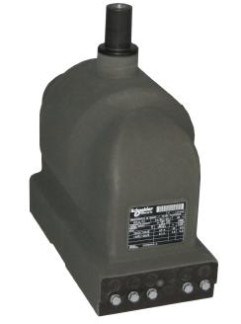

Общий вид трансформаторов "УКТ4 представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.
Рис. 1
Основные технические характеристики трансформаторов VRT4 модификаций VRT4/S1; VRT4/S2; VRT4/S3; VRT4n/S1; VRТ4n/S2; VRТ4n/S3 приведены в таблице 1.
Таблица 1
| Характеристика | Модификация трансформаторов | |||||
| VRT4/S1 | VRT4/S2 | VRT4/S3 VRT4n/S1 | 2 /S n/ T R > | 3 /S n/ T | ||
| Номинальное напряжение первичной обмотки, кВ | от 2/V3 до 24/V3 (промежуточные значения согласно запросу) | |||||
| Наибольшее рабочее напряжение, кВ | 7,2; 12; 17,5; 24 | |||||
| Частота переменного тока, Гц | 50 | |||||
| Номинальное напряжение вторичной обмотки, В | от 100/V3 до 200/V3 - для обмотки измерения или защиты; от 100/3 до 200/3 или от 100/V3 до 200/V3 -для обмотки напряжения нулевой последовательности (промежуточные значения согласно запросу) | |||||
| Количество вторичных обмоток | 1 | 2 | 3 | 1 | 2 | 3 |
| Номинальный класс точности: - вторичная обмотка (измерение) - вторичная обмотка (защита) | 0,2; 0,5 | 0,2; 0,5 3Р | 0,2; 0,5 3Р | 0,2; 0,5 | 0,2; 0,5 3Р | 0,2; 0,5 3Р |
| Характеристика | Модификация трансформаторов | |||||
| VRJ4/S1 | VRJ4/S2 | VRJ4/S3 | VRJ4n/S1 | VRJ4n/S2 | VRJ4n/S3 | |
| Номинальная вторичная нагрузка, ВА: первая вторичная обмотка: - измерение вторая вторичная обмотка: - измерение - защита третья вторичная обмотка: - защита | ^ (N4 0 5 СП -- | 1 - 15 1) 1 - 30 1Х 2) 1 - 75 2) 1 - 15 1), 2) 1 - 30 2) 1 - 50 | 1 - 15 1) 1 - 30 2) 1 - 15 1), 2) 1 - 30 2) 1 - 50 | ^ (N4 0 5 СП -- | 1 - 15 1) 1 - 30 1Х 2) 1 - 75 2) 1 - 15 1), 2) 1 - 30 2) 1 - 50 | 1 - 15 1) 1 - 30 2) 1 - 15 1), 2) 1 - 30 2) 1 - 50 |
| Габаритные размеры, мм, не более (длина х ширина х высота) | 297х158х315 | |||||
| Масса трансформатора, кг, не более | 21 | |||||
| Примечания: 1) - для класса точности 0,2; 2) - для класса точности 0,5. | ||||||
Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульный лист паспорта типографским способом.
1 Трансформатор напряжения 1 шт.;
2 Паспорт 1 экз.
осуществляется по ГОСТ 8.216-2011 «ГСИ Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10, кл.т. 0,05.
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т», диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока от 0,5 до 3000 А, ПГ измерения напряжения ±[0.1+0.01((ин/Ц)-1)]%, погрешность измерения тока ±[0.1+0.01((1н/1)-1)]%.
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения УЯТ4 модификаций УЯТ4/81; УЯТ4/82; УЯТ4/83; УКГ4п/81; УКГ4п/82; УКГ4п/83
rOCT 1983-2001 Tрансформаторы напряжения. Общие технические условия.
ГОСТ 8.216-2011 ГСИ Tрансформаторы напряжения. Методика поверки.
Tехническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 61 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
