| Номер в госреестре | 55144-13 |
| Наименование СИ | Анализаторы воды автоматические |
| Обозначение типа СИ | PowerMon |
| Изготовитель | "SPX Flow Technology Norderstedt GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы воды автоматические PowerMon (далее - анализаторы) предназначены для измерения содержания ионов алюминия, аммония, железа, нитрат-ионов, фосфат-ионов, общего фосфора и общего азота в воде в промышленных условиях.
Принцип действия анализаторов основан на измерении интенсивности окраски, образующейся в ходе реакции переводящей определяемое вещество в окрашенные соединения в фо-токолориметрическом датчике.
Анализаторы состоят из блока анализа и вторичного прибора.
В блоке анализа находятся все компоненты, посредством которых производятся измерения и в которых протекают химические реакции. Также он включает сенсорный экран, на котором отображаются результаты измерения, и с помощью которого осуществляется управление анализатором. Компоненты блока располагаются на поворачивающейся монтажной панели.
Основными компонентами блока анализа являются:
- Фотометр
- Сенсорный экран
- Перистальтические насосы
- Соленоидные клапаны
- Детектор низкого расхода пробы и воды разбавителя
- Детектор низкого расхода реагентов (опционально)
- Клапан дренажа
- USB разъем
Вторичный прибор расположен на задней стороне панели анализатора. Он контролирует работу насосов и клапанов, вычисляет результаты и выводит информацию на дисплей или внешний компьютер. Вторичный прибор расположен в отдельном корпусе для защиты электронных частей анализатора.

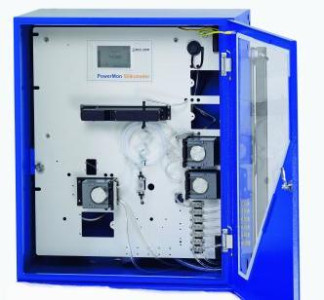

Внешний вид анализаторов представлен на рис. 1-2.
Программное обеспечение (ПО) анализаторов состоит из встроенного программного обеспечения «powermon269-76» специально разработанное для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания, сохранения и передачи результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| powermon269- 76 | powermon269- 76.upd | 2.69.76 | 597884DA5A7D79CD EE9D063099345C60 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазоны показаний массовых концентраций, мг/л: - ионы алюминия | от 0 до 1,00 |
| - ионы аммония (по азоту) | от 0 до 300 |
| - ионы железа | от 0 до 8,00 |
| - нитрат-ионы (по азоту) | от 0 до 200 |
| - фосфат-ионы (по фосфору) | от 0 до 40,0 |
| - общий фосфор | от 0 до 40,0 |
| - общий азот | от 0 до 6,00 |
| Диапазоны измерений массовых концентраций, мг/л: - ионы алюминия | от 0,100 до 1,00 |
| - ионы аммония (по азоту) | от 0,077 до 300 |
| - ионы железа | от 0,100 до 8,00 |
| - нитрат-ионы (по азоту) | от 1,00 до 200 |
| - фосфат-ионы (по фосфору) | от 0,032 до 40,0 |
| - общий фосфор | от 0,100 до 40,0 |
| - общий азот | от 0,100 до 6,00 |
| Пределы допускаемых относительных погрешностей измерений массовых концентрации веществ, %: - ионы алюминия | ±5 |
| - ионы аммония (по азоту) | ±5 |
| - ионы железа | ±5 |
| - нитрат-ионы (по азоту) | ±5 |
| - фосфат-ионы (по фосфору) | ±5 |
| - общий фосфор | ±5 |
| - общий азот | ±5 |
| 1 | 2 |
| Электропитание: - напряжение, В - частота, Гц - потребляемая мощность, В-А, не более | от 85 до 265 (или постоянный ток 24 В) 47 - 63 20 |
| Габаритные размеры, длинахширинахвысота, мм, не более - без отделения для реагентов - с отделением для реагентов | 700x600x320 1100x600x354 |
| Масса (без реагентов), кг, не более | 60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 15 до 35 от 30 до 95 (без конденсации) от 79 до 124 |
| Вероятность безотказной работы комплекта за 1000 ч, не менее | 0,99 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч | 8000 |
Знак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
В комплект входят:
1. Анализатор - 1 шт.
2. Канистра для реагентов - до 3 шт.
3. Комплект ЗИП - 1 шт.
4. Руководство по эксплуатации - 1 экз.
5. Руководство пользователя - 1 экз.
6. Методика поверки «Анализаторы воды автоматические PowerMon. Методика поверки. МП-242-1532-2013» - 1 экз.
осуществляется по документу МП 242-1532-2013 «Анализаторы воды автоматические PowerMon. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2013 г.
Средства поверки:
1. СО состава ионов алюминия ГСО 8059-94/8061-94;
2. СО состава ионов аммония ГСО 7015-93/7017-93;
3. СО состава ионов железа ГСО 8032-94/8034-94;
4. СО состава фосфат-ионов ГСО 7018-93/7020-93;
5. СО состава общего фосфора ГСО 7241-96/7242-96;
6. СО состава общего азота ГСО 7193-95/7194-95;
7. Аммоний хлористый технический 2-го сорта ГОСТ 2210-73;
8. Калий азотнокислый технический марки В ГОСТ 19790-74;
9. Калий фосфорнокислый однозамещенный чда ГОСТ 4198-75;
10. Хлороформ очищенный ГОСТ 20015-88;
11. Вода дистиллированная ГОСТ 6709-72;
12. Весы лабораторные ХР205 НПВ - 220 г, погрешность 1 мг;
13. Термостат жидкостной. Диапазон регулирования температуры не менее 10-95 °С погрешность не более ±0,03 °С;
14. Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1.
Методика измерений изложена в документе «Анализаторы воды автоматические PowerMon. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к анализаторам воды автоматическим PowerMon
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»
Техническая документация фирмы «SPX Flow Technology Norderstedt GmbH», Германия
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
