| Номер в госреестре | 55151-13 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | NSLK 812х/ NNLK 812х |
| Изготовитель | "Schwarzbeck Mess-Elektronik OHG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 04.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Эквиваленты сети NSLK 812х/ NNLK 812х (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно через шину SUB-D25.
Принцип работы эквивалентов сети (как V-образных эквивалентов сети питания) заключается в обеспечении объекта (техническое средство - источник индустриальных радиопомех) рабочим током, нагрузке места его подключения к сети электропитания с ненормированным полным сопротивлением и подаче через фильтр нижних частот возникающее на присоединительных зажимах напряжение на вход измерительного приемника (анализатора спектра, селективного вольтметра).
Выпускаемые модификации эквивалентов сети (NSLK 8126 / NSLK 8127 / NSLK 8128 / NNLK 8121 / NNLK 8129 / NNLK 8130) отличаются номинальными значениями рабочих токов и напряжений, типами используемых соединений (розеток двухфазной и трехфазной сети электропитания) и зажимов.

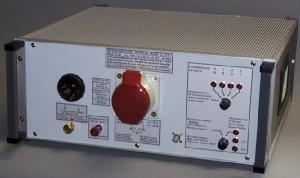

Фотографии общего вида эквивалентов сети приведены на рисунках 1а, 1б, 1в.
Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 2.
Рис. 1б Внешний вид эквивалентов сети NSLK 8128 (слева) NNLK 8121 (справа)
* - место для размещения наклейки ** - места для пломбировки от несанкционированного доступа
Таблица 1
| Наименование параметра (характеристики) | Значение параметра (характеристики) | ||
| NSLK 8126 | NSLK 8127 | NSLK 8128 | |
| Диапазон рабочих частот, МГц | от 0,009 до 30 | ||
| Коэффициент калибровки, дБ, не более | 1,5 | ||
| Неравномерность коэффициента калибровки в диапазоне рабочих частот, дБ | ± 1,5 | ||
| Развязка между линиями на частотах свыше 50 кГц, дБ, не менее | 40 | ||
| Масса, кг, не более | 17 | 17 | 38,3 |
| Габаритные размеры (длина х ширина х высота) мм, не более | 448 х 180 х 405 | 448 х 132 х 405 | 448 х 355 х 410 |
| NNLK 8121 | NNLK 8129 | NNLK 8130 | |
| Диапазон рабочих частот, МГц | от 0,009 до 30 | ||
| Коэффициент калибровки, дБ, не более | 1,5 | ||
| Неравномерность коэффициента калибровки в диапазоне рабочих частот, дБ | ± 1,5 | ||
| Развязка между линиями на частотах свыше 150 кГц, дБ, не менее | 40 | ||
| Масса, кг, не более | 33,0 | 30,5 | 30,5 |
| Габаритные размеры (длина х ширина х высота) мм, не более | 448 х 355 х 410 | 446 х 355 х 490 | 446 х 355 х 490 |
| Параметры электропитания: напряжение переменного тока, В частота, Гц | 220 + 22 50 ± 1 | ||
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20° С, % атмосферное давление, кПа | от 15 до 25 до 80 от 84 до 106,7 | ||
Знак утверждения типа наносится на лицевую панель эквивалентов сети в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
В комплект поставки эквивалентов сети входят:
- эквивалент сети одной из модели NSLK 8126 / NSLK 8127 / NSLK 8128 / NNLK 8121 / NNLK 8129 / NNLK 8130 - 1 шт.;
- эксплуатационная документация 1 к-т.;
- методика поверки - 1 шт.
осуществляется по документу МП 55151-13 «Инструкция. Эквиваленты сети NSLK 812х/ NNLK 812х фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 18.12.2012 года.
Средства поверки:
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;
генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 5 10 Гц;
приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до 8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,4 дБ.
Эквиваленты сети NSLK 812х/ NNLK 812х. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к эквивалентам сети NSLK 812х / NSLK 812х
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц.
ГОСТ Р 51318.16.1.2-2007 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
Техническая документации фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
