Твердомеры портативные динамические DynaPOCKET, 55153-13

Назначение

Твердомеры портативные динамические DynaPOCKET (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бри-нелля и Шора D.

Описание

Твердомеры представляют собой портативные электронные приборы динамического действия.

Принцип действия твердомеров основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей ин-дентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным сферическим наконечником.

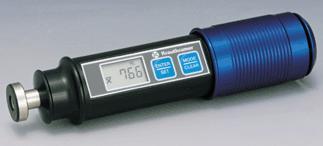

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические характеристики твердомеров приведены в таблице 2. Таблица 2

Рабочие условия применения:

температура воздуха, °С............................................................................от минус 10 до 50;

относительная влажность воздуха, при 25 оС, %, не более .............................................80;

атмосферное давление, кПа.......................................................от 84 до 106,7.

Напряжение питания от аккумуляторов типа ААА, В...................................4,7 - 6,0.

Габаритные размеры, мм, не более:

длина.....................................................................................................................................170;

диаметр...................................................................................................................................38.

Масса, кг, не более...............................................................................................................0,2.

Комплектность

В комплект поставки входят: прибор для измерения твердости DynaPOCKET аккумуляторы типа ААА зарядное устройство аккумуляторов вспомогательные принадлежности руководство по эксплуатации методика поверки

1    шт.;

2    шт.;

1 шт.;

1 комплект; 1 экз.; 1 экз.

Поверка

осуществляется по документу DynaPOCKET-Ol МП «Твердомеры портативные динамические DynaPOCKET. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июле 2013 г. Основные средства поверки: эталонные меры твёрдости 2 разряда типа МТР, МТБ, МТВ по ГОСТ 9031 - 75 и МТШ по ГОСТ 8.426-81.

Сведения о методах измерений

Твердомеры портативные динамические DynaPOCKET. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к твердомерам портативным динамическим DynaPOCKET

ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
