| Номер в госреестре | 55155-13 |
| Наименование СИ | Калориметры дифференциальные сканирующие |
| Обозначение типа СИ | DSC PT10, DSC PT1600, DTA PT1600 |
| Изготовитель | "Linseis Messgerate GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 04.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Калориметры дифференциальные сканирующие модификаций DSC PT10, DSC PT1600, DTA PT1600 , (далее «калориметры»), предназначены для измерения теплоты и температур фазовых переходов, удельной теплоемкости твердых, жидких и порошкообразных веществ, а также для определения температур и тепловых эффектов твердофазных реакций.
Принцип действия прибора основан на интегрировании во времени сигнала датчика, измеряющего разность тепловых потоков между 2-мя чашками, одна из которых заполнена образцом, при их одновременном регулируемом по скорости нагревании в печи до заданной температуры. Полученное интегральное значение является мерой выделенной или поглощенной образцом теплоты фазового перехода
Принцип измерения температуры фазовых переходов основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией. Калориметры представляют собой настольные лабораторные приборы.
Калориметры модификации DSC PT10 состоят из калориметрической ячейки, системы контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе персонального компьютера.
Калориметры модификации DSC PT1600 и DTA PT1600 состоят из измерительной системы (сенсора), нагревательной печи, системы контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе персонального IBM совместимого компьютера.
Система контроля атмосферы представляет собой встроенный ротаметр с ручной регулировкой расхода газа.
В калориметрах измерение теплового потока производится одновременно для исследуемого образца и образца сравнения. Калориметры оснащены специальной системой охлаждения ячейки, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.
Внешний вид калориметров показан на Рис 1 и Рис.2

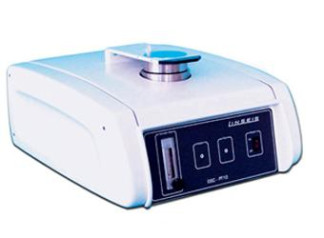

Калориметры модификации DSC PT10 Рис.1
Управление процессом измерения и обработки выводимой информации в калориметрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка калориметров, выбор режимов и установка параметров эксперимента, калибровка калориметров на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Калориметры используют двунаправленный интерфейс USB для управления и дистанционного диагностирования. Программное обеспечение калориметров состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО калориметров разработано изготовителем специально для решения задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения.
Конструктивно калориметр имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Внешняя часть ПО является универсальной для всех видов калориметров и имеет возможность управления несколькими приборами одновременно.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Linseis Platinum | Linseis Platinum | 1.0.89 | *) |
| TAWIN | TAWIN | 3.21 | *) | |
| «Linseis Administration» | «Linseis Administration» | 1.0.18 | *) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью калориметра.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.
| Наименование характеристики | Модификации калоримет | ров | |
| DSC PT10 | DSC PT1600 | DTA PT1600 | |
| Диапазон показаний температуры, °C | от минус 150 до 700 | от минус 150 до 500 от 25 до 1000 от 25 до 1400 от 25 до 1600 от 25 до 1650 от 25 до 1750 | от минус 150 до 500 от 25 до 1000 от 25 до 1600 от 25 до 1750 от 25 до 2000 от 25 до 2400 |
| Диапазон измерений температуры, °C | от 30 до 700 | ||
| Пределы допускаемой абсолютной погрешности измерения температуры, К | ±1,0 | ±1,0 | ±1,0 |
| Диапазон измерений удельной теплоты, кДж/кг | От 10 до 1000 | От 10 до 1000 | От 10 до 1000 |
| Диапазон измерений удельной теплоемкости, Дж/(кг-К) | От 200 до 1500 | От 350 до 2000 | от 200 до 3000 |
| Пределы допускаемой относительной погрешности измерения удельной теплоты, % | ±3,0 | ||
| Пределы допускаемой относительной погрешности измерения удельной теплоемкости, % | ±2,5 | ||
| Скорость нагрева, “C/мин | от 0,01 до 100 | от 0,01 до 100* | от 0,01 до 50 |
| Напряжение питания, В Частота, Гц Потребляемая мощность, В-А, не более | 230 ±10% 50 /60 2000 | 230 ±10% 50/60 3500 | 230 ±10% 50 /60 3500 |
| Габаритные размеры (ширина, глубина, высота), мм, не более | 430 х 540 х 330 | 500 х 700 х 900 | 500 х 700 х 900 Для DТА с диапазоном до 2400°С: 550 х 600 х 1530 |
| Масса, кг, не более | 10 | 38 | 38 |
| Срок службы, лет | 10 | 10 | 10 |
*Зависит от типа печи
Условия эксплуатации:
Диапазон температуры окружающего воздуха, °С Диапазон атмосферного давления, кПа Диапазон относительной влажности воздуха, %
от 18 до 25 от 98 до 102 от 40 до 60
(без конденсации)
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус калориметра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы калориметра.
1 шт. 1 экз. 1 экз. 1 экз.
- калориметр
- руководство по эксплуатации
- руководство по эксплуатации программного обеспечения
- методика поверки МП 2413-0030-2013
осуществляется по документу МП 2413-0030-2013 «Калориметры дифференциальные сканирующие модификаций DSC PT10, DSC PT1600, DTA PT1600 фирмы "Linseis Messgerate
Лист № 5 Всего листов 5
GmbH", Германия Методика поверки», утвержденному в июле 2013 г. ГСИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Основные средства поверки:
1.Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82, ГСО 2313-82, ГСО 2314-82 , ГСО 2315-82, ГСО 2316-82 и ГСО 1363-78
2.Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ 2 г, 1 класс точности по ГОСТ Р53228-2008 ;
Приведены в документах «Калориметр дифференциальный сканирующий DSC PT10. Руководство по эксплуатации», «Калориметр дифференциальный сканирующий DSC PT1600. Руководство по эксплуатации» и «Калориметр дифференциальный сканирующий DTA PT1600. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования калориметрам
ГОСТ 8.141-75.Государственный первичный эталон и общесоюзная поверочная схема для средств измерения удельной теплоемкости в диапазоне температур 273,15.700 К.
Техническая документация фирмы «Linseis Messgerate GmbH», Германия
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
