Преобразователи термоэлектрические Double TC-K, 55165-13

Назначение

Преобразователи термоэлектрические исполнения THC (далее -термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры ТП на Челябинской ТЭЦ-1, г. Челябинск.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователь состоит из термопары с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001, помещенной в защитную арматуру из нержавеющей стали (AISI 304L). Положительный термоэлектрод термопары выполнен из сплава хромель (никель-хром), а отрицательный - из сплава алюмель (никель-алюминий). Термоэлектроды изолированы минеральной изоляцией (MgO), соединяются через переходник к удлинительному кабелю и заканчиваются вилкой или свободными концами.

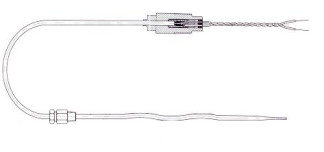

Фото ТП представлено на рисунке 1, чертеж общего вида ТП - на рисунке 2.

Технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ 6616-94 (ГОСТ Р 8.585-2001) в температурном эквиваленте приведены в таблице 1.

Таблица 1

Длина монтажной части, мм:........................................................................................2870

Диаметр монтажной части, мм:...................................................................1,7

Масса, кг, не более.................................................................................0,7

Электрическое сопротивление изоляции ТП (при 100 В) при температуре 25±10 °С

и относительной влажности воздуха от 30 до 80 %, МОм, не менее: ........................ 1000

Время термической реакции Т63,2% термопреобразователей, с, не более...............0,8

Рабочие условия эксплуатации:

-    температура окружающей среды, °С: ..........................от минус 50 до плюс 100

-    относительная влажность окружающего воздуха, %.............до 98 (при плюс 35 °С)

Средний срок службы, лет, не менее: .............................................................5

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом или методом штемпелевания.

Комплектность

1.    Термопреобразователь - 41 шт.

2.    Паспорт - 41 экз.

Поверка

осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    эталонные 1, 2 и 3-го разрядов платинородий-платиновые ТП типа ППО с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от 300 до 1200 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ,

Лист № 3 Всего листов 4

где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    термостаты жидкостные прецизионные переливного типа серии ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

-    термометр электронный лабораторный ЛТ-300 с диапазоном измеряемых температур от минус 50 до 300 °С, предел допускаемой абсолютной погрешности измерения температуры ±0,05 °С в диапазоне от минус 50 до 199,99 °С и ±0,2 °С в диапазоне от 200 до 300 °С;

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от 300 до 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на преобразователь термоэлектрический исполнения THC.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим исполнения ТНС

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории Челябинской ТЭЦ-1, г. Челябинск.
