ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Газоанализаторы ElGas 07 Назначение средства измерений
Газоанализаторы ElGas 07 (далее - газоанализатор) предназначены для измерения объемной доли O2, СО, NO, NO2, SO2, H2S, С02, СН4, температуры, давления газовых сред в газоходах при контроле производственных процессов.
Описание
Принцип действия газоанализатора основан на непрерывном и селективном измерении электрохимическими (для газов O2, СО, NO, NO2, SO2, H2S) и инфракрасными (для газов СО, С02, СН4) сенсорами анализируемых компонентов в потоке проходящего газа. Пробы газа для анализа отбирают при помощи зонда и встроенного в анализатор мембранного насоса. Анализируемый газ проходит по шлангу через сборник конденсата и фильтр в измерительный сенсор. Общее число установленных сенсоров для измерения газов может быть от одного до семи. Если в анализаторе присутствует более одного канала измерения СО или NO, с разными диапазонами измерения, переключение с меньшего на больший диапазон, происходит автоматически.
Газоанализатор полностью автоматизирован. Встроенный микропроцессор управляет процессом измерений. Перед каждым измерением анализатор автоматически диагностируется, продувает сенсоры воздухом и проводит установку нулевых показаний. Возможно автоматическое переключение сенсоров при превышении заданного диапазона массовых концентраций оксида углерода и оксида азота. Предусмотрено также автоматическое отключение прибора, если температура окружающей среды не соответствует заданной.
Газоанализатор имеет 2 канала измерений температуры с термоэлектрическими преобразователями с номинальной статической характеристикой преобразования (HCX) типа «К» по ГОСТ Р 8.585-2001 (МЭК 60584-1), принцип действия которых основан на термоэлектрическом эффекте-генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. Газоанализаторы позволяют измерять избыточное и абсолютное давление (разряжение), а так же разность давлений газа в неагрессивных средах. Для этого газоанализаторы снабжены тензорезистивными первичными сенсорами и электронной схемой.
При измерении давления (разности давления) происходит его преобразование в электрический сигнал. Значение этого сигнала пропорционально измеряемому давлению.
Газоанализаторы имеют цветной графический дисплей с функцией ”zoom”, что позволяет индицировать на одной странице 6 параметров в обычном размере или 2 параметра в крупном размере. Последовательность и размер индикации на « страницах» дисплея, а так же количество «страниц» индикации настраивается Пользователем.
Программное обеспечение (ПО) позволяет на основании измеренных значений состава и температуры анализируемого газа, рассчитать эффективность и потери при сжигании топлива, содержание диоксида углерода (при отсутствии соответствующего сенсора), температуру точки росы, коэффициент избытка воздуха X. Полученные результаты выводятся на дисплей, и внешний принтер.

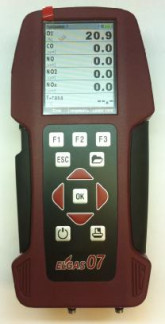

Рисунок 1 - Фотография общего вида газоанализатора ElGas 07 Программное обеспечение
является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
Идентификационное наименование программного обеспечения
|
Номер версии (идентификационный номер) программного обеспечения
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)
|
Алгоритм вычисления цифрового идентификатора программного обеспечения
|
OPT7.mastersoft
|
V 1.10.10
|
1156211
|
CRC32
|
Уровень защиты встроенного программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Таблица 2 - Пределы допускаемой основной погрешности каналов измерения объемной доли компонентов
Диапазоны измерения объемной доли
|
Единицы
измерения
|
Пределы допускаемой основной погрешности
|
абсолютной
|
относительной
|
Канал О2
|
0 - 21,0
|
%
|
± 0,2
|
-
|
Канал CO низкий
|
0 - 100 вкл.
|
-1
млн
|
± 5
|
-
|
св. 100 - 300
|
|
-
|
± 5
|
Канал CO
|
0 - 400 вкл.
|
-1
млн
|
± 20
|
-
|
св. 400 - 4000 вкл.
|
|
-
|
± 5
|
св. 4000 - 10000
|
|
-
|
± 10
|
Канал CO (до 10000млн-1) при установленном канале CO низкий
|
300 - 400 вкл.
|
-1
млн
|
± 20
|
-
|
св. 400 - 4000 вкл.
|
|
-
|
± 5
|
св. 4000 - 10000
|
|
-
|
± 10
|
Канал CO высокий
|
0 - 800 вкл.
|
-1
млн
|
± 40
|
-
|
св. 800 - 20000
|
|
-
|
± 5
|
Канал CO очень высокий
|
0 - 0,4 вкл.
|
%
|
± 0,02
|
-
|
св. 0,4 - 10
|
|
-
|
± 5
|
Канал '
|
NO низкий
|
0 - 50 вкл.
|
-1
млн
|
± 10
|
-
|
св. 50 - 300
|
|
-
|
± 10
|
Канал NO
|
0 - 100 вкл.
|
-1
млн
|
± 1 0
|
-
|
св.100 - 4000
|
|
-
|
± 10
|
Канал NO (до 4000 млн-1), при установленном канале CO низкий
|
св.300 - 4000
|
-1
млн
|
-
|
± 10
|
Канал NO2
|
0 - 50 вкл.
|
-1
млн
|
± 5
|
-
|
св. 50 - 500
|
|
-
|
± 10
|
Канал SO2
|
0 - 100 вкл.
|
-1
млн
|
± 1 0
|
-
|
св. 100 - 4000
|
|
-
|
± 10
|
Канал H2S
|
0 - 100 вкл.
|
-1
млн
|
± 1 0
|
-
|
св. 100 - 300
|
|
-
|
± 10
|
|
Канал СО2
|
инфракрасный
|
|
0 - 5
|
%
|
± 0,2
|
-
|
|
Канал СО2
|
инфракрасный
|
|
0 - 8
|
%
|
± 0,2
|
-
|
|
Канал СО2
|
инфракрасный
|
|
0 - 10 вкл.
|
|
± 0,5
|
-
|
св. 10 - 20
|
%
|
-
|
± 5
|
Диапазоны измерения объемной доли
|
Единицы
измерения
|
Пределы допускаемой основной погрешности
|
абсолютной
|
относительной
|
|
Канал СО2
|
инфракрасный
|
|
0 - 10 вкл.
|
%
|
± 0,5
|
-
|
св. 10 - 30
|
|
-
|
± 5
|
|
Канал СО2
|
инфракрасный
|
|
0 - 10
|
%
|
± 0,5
|
-
|
св. 10 - 50
|
|
-
|
± 5
|
Канал CO инфракрасный
|
0 - 1,0 вкл.
|
%
|
± 0,05
|
-
|
св. 1,0 - 30
|
|
-
|
± 5
|
|
Канал СН4
|
инфракрасный
|
|
0 - 0,4 вкл.
|
%
|
± 0,02
|
-
|
св. 0,4 - 4.4
|
|
-
|
± 5
|
Таблица 2 - Диапазоны измерения температуры и пределы допускаемой погрешности канала измерения температуры_
Диапазоны измерения температуры, оС
|
Пределы допускаемой погрешности
|
|
абсолютной, оС
|
относительной,%
|
Зонд из нержавеющей стали (термоэлектрический преобразователь с НСХ типа «К» для измерений температуры газа, диапазон измерений: от 0 до 650 оС)
|
от 0 до 200 вкл. св. 200 до 650
|
± 2
|
±1
|
Зонд из сплава INCONEL, (термоэлектрический преобразователь с HCX типа «К» для измерений температуры газа, диапазон измерений: от 0 до 1000 оС)
|
от 0 до 200 вкл. св. 200 до 1000
|
± 2
|
± 1
|
Зонд из пластика с открытым ЧЭ (термоэлектрический преобразователь с НСХ типа «К» для измерений температуры воздуха, диапазон измерений: от 0 до 100 оС)
|
от 0 до 100
|
± 1
|
-
|
Таблица 3 - Диапазоны измерения и пределы допускаемой погрешности каналов измерения давления
Диапазоны показаний дифференциального давления, избыточного давления, вакуумметрического давления, гПа
|
Диапазоны измерений дифференциального давления, избыточного давления, вакуумметрического давления, гПа
|
Пределы допускаемой погрешности
|
абсолютной,
гПа
|
относительной, %
|
от минус 2 до плюс 2
|
от минус 2 до плюс 2
|
± 0,02
|
-
|
от минус 100 до минус 2
|
от минус 40 до минус 2
|
-
|
±1
|
от 2 до 100
|
от 2 до 40
|
-
|
±1
|
Таблица 4 - Пределы допускаемой дополнительной погрешности за счет изменения температуры окружающей среды от нормальной на каждые 10 оС в долях от пределов допускаемой основной погрешности в диапазоне (5-45) оС_
Канал измерения в диапазоне
|
Значение
|
Канал О2
|
0,3
|
Канал CO
|
0,2
|
Канал NO
|
0,3
|
Канал NO2
|
0,3
|
Канал SO2
|
0,5
|
Канал H2S
|
0,5
|
Канал СО2 инфракрасный
|
0,3
|
Канал СН4 инфракрасный
|
0,5
|
Пределы допускаемой вариации выходного сигнала в долях от пределов допускаемой основной погрешности
Время установления показаний, с, не более
Габаритные размеры (длина хширинахвысота), мм, не более
Масса (с аккумуляторами), кг, не более
Питание
Потребляемая мощность, Вт, не более Класс защиты по ГОСТ 14254-96
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Вероятность безотказной работы за 1000 ч, не менее Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее
0,2
20
244x113x54 (с термобоксом 292x150x68)
0,9
с термочехлом 1,2 с термобоксом 2,7
Встроенный аккумулятор, от внешнего источника 220 В или от USB порта компьютера
7 Вт
(с термобоксом 18Вт)
IP 20
(с термобоксом IP 21)
от 5 до 45 от минус 15 до 45 (с термочехлом) от минус 40 до 45 (с термобоксом с обогревом) до 95
(без образования конденсата) от 84 до 106,7
0,95
8000
Знак утверждения типа
Знак утверждения типа наносится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации газоанализатора типографским способом.
Комплектность
Наименование
|
Обозначение
|
Количество
|
Газоанализатор* с измерительными сенсорами O2, СО, NO, NO2, SO2, H2S, Ш2, СН4
|
ElGas 07
|
комплектуется в соответствии с заказом
|
Внешние зонды и соединительные шнуры
|
|
в соответствии с заказом
|
Термочехол
|
-
|
в соответствии с заказом
|
Термобокс
|
-
|
в соответствии с заказом
|
Футляр для хранения и транспортировки
|
-
|
1
|
Руководство по эксплуатации
|
ЭЛГА.65294716.006.01РЭ
|
1
|
Паспорт
|
ЭЛГА.65294716.006.02ПС
|
1
|
Методика поверки
|
МП 85-221-2013
|
1
|
Поверка
осуществляется по документу МП 85-221-2013 «ГСИ. Газоанализаторы ElGas 07. Методика поверки», утвержденному ФГУП «УНИИМ» в сентябре 2013 г.
Эталоны, применяемые при поверке:
- ГСО-ПГС состава О2, СО, NO, NO2, SO2, H2S, m2 в азоте, в баллонах под давлением по ТУ 6-16-2956-01;
- азот газообразный высокой чистоты по ТУ 2114-004-05798345-2009, объемная доля азота 99,999 %;
-цифровой прецизионный термометр сопротивления DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100). Диапазон измерений от минус 50 °C до 650 °C. Погрешность в диапазоне температур от минус 50 до 400 °С ± (0,03+единица младшего разряда), в диапазоне температур свыше 400 до 650 °С ± (0,06+единица младшего разряда);
-термостат жидкостный ТПП 1.1. Диапазон воспроизводимой температуры от минус 40 °С до плюс 100 °С. Стабильность поддержания температуры ± 0,01 °С;
- калибратор температуры серии АТС-R модели АТС-650В. Диапазон воспроизводимой температуры от 33 °С до 650 °С. Погрешность ± 0,35 °С;
- микроманометр ПМКМ-1. Диапазон (100-4000) Па. Погрешность ± 0,4 Па.
Сведения о методах измерений
Методика измерений входит в состав руководства по эксплуатации «Газоанализаторы ElGas 07. Руководство по эксплуатации. ЭЛГА.65294716.006.01РЭ».
Нормативные и технические документы, устанавливающие требования к газоанализаторам ElGas 07
1 ГОСТ 8.578-2008
2 ГОСТ 13320-81
3 ГОСТ Р 52931-2008
4 ТУ 4215-006-65294716-2013
ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах Газоанализаторы промышленные автоматические. Общие технические условия
Приборы контроля и регулирования технологических процессов. Общие технические условия Газоанализаторы ElGas 07. Технические условия
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
