Эквиваленты сети TEMP 8400, 55169-13

Назначение

Эквиваленты сети ТЕМР 8400 (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).

Описание

Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно через шину SUB-D25.

Принцип работы эквивалентов сети (как V-образных эквивалентов сети питания) заключается в следующем. Эквиваленты сети обеспечивают испытываемый объект (техническое средство - источник индустриальных радиопомех) рабочим током, нагружают место его подключения к сети электропитания с ненормированным полным сопротивлением и подают через фильтр нижних частот возникающие на присоединительных зажимах напряжение на вход измерительного приемника (анализатора спектра, селективного вольтметра).

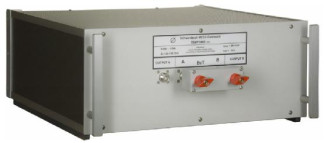

Фотографии общего вида эквивалентов сети приведены на рисунке 1.

Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 2.

л

* - место для размещения наклеики ** _

- места для пломбировки от несанкционированного доступа

Технические характеристики

Основные метрологические и технические характеристики эквивалентов сети приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель эквивалентов сети в виде наклейки и типографским способом на титульный лист эксплуатационной документации.

Комплектность

В комплект поставки приемников входят:

-    эквивалент сети ТЕМР 8400 - 1 шт.;

-    эксплуатационная документация 1 к-т.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 55169-13 «Инструкция. Эквиваленты сети ТЕМР 8400 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 18.12.2012 года.

Средства поверки:

генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от

10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;

генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 5 10 Гц;

приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до

8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,4 дБ.

Сведения о методах измерений

Эквиваленты сети ТЕМР 8400. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к эквивалентам сети ТЕМР 8400

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц.

ГОСТ Р 51318.16.1.2-2007 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.

Техническая документации фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
