| Номер в госреестре | 55169-21 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | ТЕМР 8400 |
| Изготовитель | "Schwarzbeck Mess-Elektronik OHG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 23.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети ТЕМР 8400 (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме, так и дистанционно через шину SUB-D25.
Принцип работы эквивалентов сети (V-образный эквивалент сети) заключается в обеспечении испытываемого объекта (техническое средство - источник индустриальных радиопомех) рабочим током, нагружая место его подключения к сети электропитания ненормированным полным сопротивлением и подачи через фильтр нижних частот возникающие на присоединительных зажимах напряжение на вход измерительного приемника (анализатора спектра, селективного вольтметра).
Общий вид эквивалентов сети, места пломбировки от несанкционированного доступа, нанесения наклейки знака утверждения типа, знака поверки и заводского номера представлены на рисунках 1,2. Заводской номер наносится сверху на лицевую панель корпуса эквивалента сети в виде наклейки в формате «S/N ХХХХХ».
место нанесения заводского номера
^n«.ab«kMESS-4:l*«" TEMP»*» _

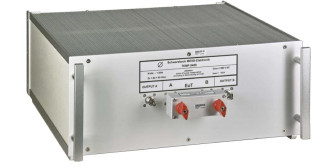

Рисунок 1 - Внешний вид эквивалента сети ТЕМР 8400
место нанесения
знака поверки
место знака утверждения типа
места пломбировки

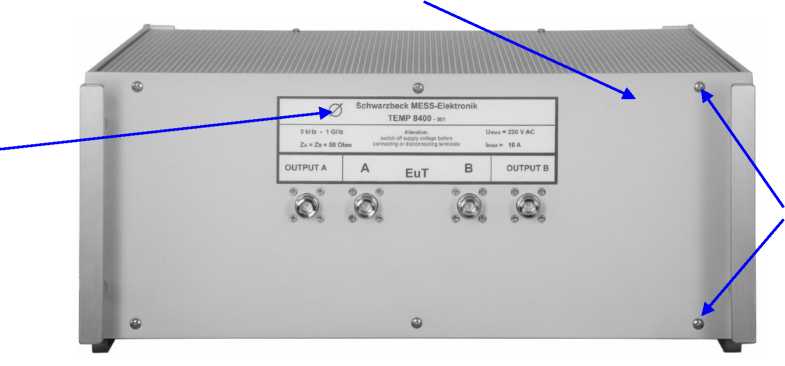

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра (характеристики) | Значение параметра (характеристики) |
| Диапазон рабочих частот, МГц | от 0,009 до 1000 |
| Коэффициент калибровки, дБ, не более | 3 |
| Развязка между каналами, дБ, не менее | 25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 448 х 191 х 470 |
| Масса, кг, не более | 11,5 |
| Параметры электропитания: напряжение переменного тока, В частота, Гц | 220 + 22 50 ± 1 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +15 до +25 80 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Эквивалент сети | ТЕМР 8400 | 1 |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
приведены в эксплуатационном документе.
1. ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109 Гц.
2. ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
