Имитаторы электродной системы И-02 предназначены для проверки работоспособности рН-метров, рХ-метров (иономеров) и измерителей окислительно-восстановительного потенциала.
Имитаторы электродной системы И-02 предназначены для проверки работоспособности рН-метров, рХ-метров (иономеров) и измерителей окислительно-восстановительного потенциала.
| Номер в госреестре | 5517-18 |
| Наименование СИ | Имитаторы электродной системы |
| Обозначение типа СИ | И-02 |
| Изготовитель | ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Имитаторы электродной системы И-02 предназначены для проверки работоспособности рН-метров, рХ-метров (иономеров) и измерителей окислительно-восстановительного потенциала.
Имитатор рассчитан на применение в условиях производственных цехов и мастерских КИП.
Принцип действия имитаторов электродной системы И-02 основан на следующем: суммарная ЭДС электродной системы имитируется напряжением, задаваемым кнопочными переключателями. Падение напряжения на каждой секции равно 100, 10, 1 и 0,1 мВ. Для получения точности установки выходного напряжения большего, чем это обеспечивается кнопочными переключателями, к имитатору подключают лабораторный потенциометр. Имитаторы позволяют проверять:
- исправность соединительных линий электроды-преобразователи;
- работоспособность рН-метров, рХ-метров (иономеров) и измерителей окислительновосстановительного потенциала в условиях производства;
- влияние на показания указанных приборов изменения сопротивления электродов и электродвижущей силы (ЭДС) «Земля-раствор»;
- помехозащищенность рН-метров, рХ-метров (иономеров) и измерителей окислительновосстановительного потенциала.

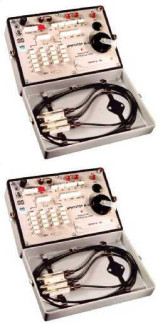

Имитаторы являются переносными приборами. Все узлы и детали размещены в металлическом корпусе, который закрывается крышкой с ручкой. Органы управления вынесены на панель корпуса. Общий вид имитатора приведен на рисунке 1. Опломбирование от несанкционированного
доступа производится заливкой пломбировочной мастики по 5МО.050.122 ТИ в чашку верхнего правого винта, расположенного не лицевой панели имитатора, на которую наносится оттиск клейма ОТК. На лицевую панель имитатора наносится знак поверки (клеймо, наклейка), и в эксплуатационном документе наносится оттиск поверительного клейма.
|
Наименование характеристики |
Значение |
|
Диапазон выходного напряжения, мВ - дискретность, мВ |
от 0 до ±2011 0,1 |
|
Значения сопротивлений, имитирующих внутреннее сопротивление измерительного электрода, МОм |
0; 500; 100 |
|
Значения сопротивлений, имитирующих внутреннее сопротивление вспомогательного электрода, кОм |
0; 10; 20 |
|
Выходное сопротивление имитатора при равенстве нулю сопротивлений измерительного и вспомогательного электродов, на 1 мВ выходного напряжения, кОм, не более |
0,55 |
|
Номинальное напряжение источника питания из двух нормальных элемента, В Ток потребления имитатора от нормальных элементов, мкА Или: напряжение источника питания - батарея из трех элементов типа 316 - , В Ток потребления имитатора при питании от батареи, мА, не более |
2,0 2 4,5 1 |
|
Напряжение срабатывания индикатора разряда батареи при падении напряжения, В, до |
4,2±0,1 |
|
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения имитатора, В, не выше значений, определяемых по формуле |
A=±(0,005|UX| + 0,1) |
|
Пределы допускаемой основной относительной погрешности установки сопротивлений, имитирующих внутреннее сопротивление |
|
|
измерительного электрода (Яи) % от номинального значения, |
±25 |
|
Пределы допускаемой относительной погрешности установки сопротивлений, имитирующих внутреннее сопротивление вспомогательного электрода (RB), % от номинального значения |
±1 |
|
Напряжение между цепью вспомогательного электрода и клеммой «Земля» (ЭДС «Земля - раствор», В) |
-(1,5±0,2) +(1,5±0,2) |
|
Сопротивление изоляции высокоомного контакта гнезда «ИЗМ» относительно клеммы, Ом, не менее |
51012 |
|
Сопротивление изоляции электрических цепей имитатора относительно клеммы «Земля», Ом, не менее |
109 |
|
Габаритные размеры, мм,не более |
250х160х145 |
|
Масса, кг, не более |
2,5 |
|
Средняя наработка на отказ с учетом технического обслуживания, ч |
12500 |
|
Среднее время восстановлениярабочего состояния, ч |
1 |
|
Средний срок службы, лет, не менее |
8 |
Наносится на переднюю панель имитаторов И-02 и на титульный лист эксплуатационных документов типографским способом.
|
Наименование |
Обозначение документа |
Количество |
|
Имитатор электродной системы И-02 |
5М2.890.003 |
1 шт. |
|
Комплект запчастей |
5М4.070.008 |
1 комплект |
|
Руководство по эксплуатации |
5М2.890.003 |
1 экз. |
|
Примечание - Руководство по эксплуатации включает методику поверки. |
||
осуществляется по документу МП ГМ 012-98 «Имитатор электродной системы И-02. Методика поверки», утвержденному Гомельским ЦСМ 10.08.1998 г.
Основные средства поверки:
- прибор комбинированный цифровой Щ300 (регистрационный №7011-79), основная погрешность 0,05;
- тераомметр Е6-13А (регистрационный №4649-80) с рабочим напряжением 100 В, погрешность ± 10 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 25-05.2141-76 Имитатор электродной системы И-02. Технические условия
| Зарегистрировано поверок | 326 |
| Поверителей | 44 |
| Актуальность данных | 29.10.2025 |
