Измерители LCR АМ-3123, АМ-3125, 55171-13

Документы

Карточка СИ

Номер в госреестре	55171-13
Наименование СИ	Измерители LCR
Обозначение типа СИ	АМ-3123, АМ-3125
Изготовитель	"Changzhou Tonghui Electronic Co., Ltd.", Китай
Год регистрации	2013
Срок свидетельства	19.07.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Измерители LCR АМ-3123, АМ-3125 (далее измерители LCR) предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига.

Описание

Принцип действия измерителей LCR основан на методе, связанном с использованием соотношений закона Ома на переменном токе. На измеряемый объект, обладающий комплексным сопротивлением, с внутреннего генератора подается тестовый сигнал с заданной частотой, и измеряются напряжение, ток и фазовый сдвиг между ними. Измеренные величины используются для расчета параметров объекта.

Измерители LCR представляют собой приборы, выполненные на основе встроенного микроконтроллера, АЦП и аналоговых схем измерений. На передней панели измерителей LCR расположен жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. Конструкция приборов рассчитана на их эксплуатацию в промышленных и лабораторных условиях.

Измерители LCR имеют 2 модификации (модели): АМ-3123, АМ-3125 под торговой маркой i^nirmiiDM, различающиеся между собой значениями частот измерений.

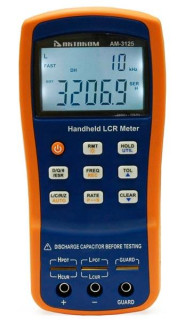

Фотография общего вида измерителей LCR представлена на рисунке 1. Схема пломбировки от несанкционированного доступа изображена на рисунке 2.

ч_У

Рисунок 2. Схема пломбировки измерителей LCR (вид сзади).

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейс связи.

ПО устанавливается на микроконтроллеры при изготовлении с использованием

специализированного оборудования.

Идентификационные данные программного обеспечения

Модель

Идентифика

ционное

наименование

Номер версии (идентификационный номер)

Цифровой идентификатор (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

АМ-3123

2.2.хх*

B260AE1E04

CRC32

АМ-3125

* - номер версии ПО измерителей LCR определяют первые две цифры, разделенные точками. Вместо «х» могут быть любые символы.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

Технические характеристики

Измеряемые параметры:

Первичные:

R - активное электрическое сопротивление;

C - электрическая емкость;

L - индуктивность;

Z - модуль полного сопротивления.

Вторичные:

D - тангенс угла диэлектрических потерь;

Q - добротность;

0 - угол фазового сдвига.

Базовая относительная погрешность измерений 0,25 %.

Измерение емкости С и тангенса угла диэлектрических потерь D

Частота испыта тельного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Частота испыта тельного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	С	D1	Эквивалентная схема измерений
100, 120 Гц 100, 120 Гц	20 мФ	0,001 мФ	не нормируется	не нормир.	-
	4 мФ	0,0001 мФ	±(0,1-Сх+0,0003) мФ	±0,01	последовательная
	400 мкФ	0,01 мкФ	±(0,015-Сх+0,02) мкФ	±0,0035	последовательная или параллельная
	40 мкФ	0,001 мкФ	±(0,015-Сх+0,002) мкФ	±0,0025	параллельная
	4 мкФ	0,0001 мкФ	±(0,0025-Сх+0,0002) мкФ	±0,0025	параллельная
	400 нФ	0,01 нФ	±(0,0025-Сх+0,02) нФ	±0,0025	параллельная
	40 нФ	0,001 нФ	±(0,0035-Сх+0,003) нФ	±0,0035	параллельная
	4 нФ	0,0001 нФ	не нормируется	не нормир.	-
1 кГц	1000 мкФ	0,1 мкФ	не нормируется	не нормир.	-
	400 мкФ	0,01 мкФ	±(0,015-Сх+0,03) мкФ	±0,01	последовательная
	40 мкФ	0,001 мкФ	±(0,015-Сх+0,002) мкФ	±0,0035	последовательная
	4 мкФ	0,0001 мкФ	±(0,0025-Сх+0,0002) мкФ	±0,0025	последовательная
	400 нФ	0,01 нФ	±(0,0025-Сх+0,02) нФ	±0,0025	последовательная или параллельная
	40 нФ	0,001 нФ	±(0,0025-Сх+0,002) нФ	±0,0025	параллельная
	4 нФ	0,0001 нФ	±(0,035-Сх+0,0003) нФ	±0,0035	параллельная
	400 пФ	0,1 пФ	не нормируется	не нормир.	-
10 кГц	100 мкФ	0,01 мкФ	не нормируется	не нормир.	-
	40 мкФ	0,001 мкФ	±(0,015-Сх+0,003) мкФ	±0,015	последовательная
	4 мкФ	0,0001 мкФ	±(0,0035-Сх+0,002) мкФ	±0,0035	последовательная
	400 нФ	0,01 нФ	±(0,0025-Сх+0,02) нФ	±0,0025	последовательная
	40 нФ	0,001 нФ	±(0,0025-Сх+0,002) нФ	±0,0025	последовательная или параллельная
	4 нФ	0,0001 нФ	±(0,0025-Сх+0,0002) нФ	±0,0025	параллельная
	400 пФ	0,01 пФ	±(0,0035-Сх+0,03) нФ	±0,0035	параллельная
	40 пФ	0,01 пФ	не нормируется	не нормир.	-
100 кГц (только для АМ-3125)	10 мкФ	0,001 мкФ	не нормируется	не нормир.	-
	4 мкФ	0,0001 мкФ	±(0,025 • Сх+0,001) мкФ	±0,025	последовательная
	400 нФ	0,01 нФ	±(0,008-Сх+0,05) нФ	±0,008	последовательная
	40 нФ	0,001 нФ	±(0,005 • Сх+0,002) нФ	±0,005	последовательная
	4 нФ	0,0001 нФ	±(0,005-Сх+0,0002) нФ	±0,005	последовательная или параллельная
	400 пФ	0,01 пФ	±(0,03-Сх+0,02) пФ	±0,008	параллельная
	40 пФ	0,001 пФ	не нормируется	не нормир.	-
	4 пФ	0,001 пФ	не нормируется	не нормир.	-

Измерение индуктивности L и добротности Q

Частота испыта тельного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Частота испыта тельного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	L	D2	Эквивалентная схема измерений
100, 120 Гц 100, 120 Гц	1000 Гн	0,1 Гн	±(0,01^х+0,3) Гн	±0,01	последовательная
	400 Гн	0,01 Гн	±(0,0035^+0,02) Гн	±0,035	последовательная
	40 Гн	0,001 Гн	±(0,0025^+0,002) Гн	±0,0025	последовательная
	4 Гн	0,0001 Гн	±(0,0025 ^+0,0002) Гн	±0,0025	последовательная
	400 мГн	0,01 мГн	±(0,0025^+0,02) мГн	±0,0025	последовательная
	40 мГн	0,001 мГн	±(0,0045 ^+0,002) мГн	±0,0045	последовательная
	4 мГн	0,001 мГн	±(0,014^+0,005) мГн	не нормир.	последовательная
1 кГц	100 Гн	0,01 Гн	±(0,01^+0,03) Гн	±0,01	последовательная
	40 Гн	0,001 Гн	±(0,0035^+0,002) Гн	±0,0035	последовательная
	4 Гн	0,0001 Гн	±(0,0025 ^+0,0002) Гн	±0,0025	последовательная
	400 мГн	0,01 мГн	±(0,0025^+0,02) мГн	±0,0025	последовательная
	40 мГн	0,001 мГн	±(0,0025^+0,002) мГн	±0,0025	последовательная
	4 мГн	0,0001 мГн	±(0,0045^+0,0002) мГн	±0,0045	последовательная
	400 мкГ н	0,1 мкГн	±(0,014\Цс+0,5) мкГн	не нормир.	последовательная
10 кГц	1000 мГн	0,01 мГн	±(0,008\Цс+0,03) мГн	±0,008	параллельная
	400 мГн	0,01 мГн	±(0,0035^+0,02) мГн	±0,0035	параллельная
	40 мГн	0,001 мГн	±(0,0025^+0,002) мГн	±0,0025	параллельная
	4 мГн	0,0001 мГн	±(0,003 ^+0,0002) мГн	±0,003	последовательная или параллельная
	400 мкГ н	0,01 мкГн	±(0,0045^+0,02) мкГн	±0,0045	последовательная
	40 мкГн	0,01 мкГн	±(0,014-Lx+0,05) мкГн	не нормир.	последовательная
100 кГц (только для АМ-3125)	100 мГн	0,01 мГн	±(0,012^+0,05) мГн	±0,012	параллельная
	40 мГн	0,001 мГн	±(0,008-Lx+0,002) мГн	±0,008	параллельная
	4 мГн	0,0001 мГн	±(0,005 ^+0,0002) мГн	±0,005	параллельная
	400 мкГ н	0,01 мкГн	±(0,005-Lx+0,02) мкГн	±0,005	последовательная или параллельная
	40 мкГн	0,001 мкГн	±(0,008•Lх+0,005) мкГн	±0,008	последовательная
	4 мкГн	0,001 мкГн	±(0,025-Lx+0,01) мкГн	не нормир.	последовательная

Измерение активного сопротивления R

Частота испыта тельного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений	Эквивалентная схема измерений
Частота испыта тельного сигнала		Цена единицы младшего разряда	R	Эквивалентная схема измерений
	10 МОм	0,001 МОм	±(0,03^+0,005) МОм	параллельная
	4 МОм	0,0001 МОм	±(0,0125^+0,0003) МОм	параллельная
	400 кОм	0,01 кОм	±(0,0035^х+0,02) кОм	параллельная
100, 120 Гц,	40 кОм	0,001 кОм	±(0,0025^х+0,002) кОм	параллельная
1, 10 кГц	4 кОм	0,0001 кОм	±(0,0025^х+0,0002) кОм	последовательная или параллельная
	400 Ом	0,01 Ом	±(0,0025^+0,02) Ом	последовательная
	40 Ом	0,001 Ом	±(0,0035^+0,002) Ом	последовательная
100, 120 Гц,	4 Ом	0,0001 Ом	±(0,01^+0,0003) Ом	последовательная
1, 10 кГц	0,4 Ом	0,0001 Ом	±(0,08^+0,0005) Ом	последовательная
	10 МОм	0,001 МОм	не нормируется	-
	4 МОм	0,0001 МОм	±(0,08^+0,001) МОм	параллельная
	400 кОм	0,01 кОм	±(0,03^х+0,05) кОм	параллельная
	40 кОм	0,001 кОм	±(0,008^х+0,002) кОм	параллельная
100 кГц	4 кОм	0,0001 кОм	±(0,005^х+0,0002) кОм	последовательная или параллельная
(только для	400 Ом	0,01 Ом	±(0,005^+0,02) Ом	последовательная
АМ-3125)	40 Ом	0,001 Ом	±(0,008^+0,005) Ом	последовательная
	4 Ом	0,0001 Ом	±(0,025^+0,001) Ом	последовательная
	0,4 Ом	0,0001 Ом	±(0,1^х+0,002) Ом	последовательная

Rх - измеренное значение сопротивления. Измерение импеданса Z и фазового угла 0

Частота испыта тельного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Частота испыта тельного сигнала	Поддиапазон измерений	Цена единицы младшего разряда	Z	0, °	Эквивалентная схема измерений
100, 120 Гц, 1, 10 кГц	10 МОм	0,001 МОм	не нормируется	не нормир.	-
	4 МОм	0,0001 МОм	не нормируется	не нормир.	-
	200 кОм	0,01 кОм	±(0,006 • Z^0,02) кОм	±2,0	параллельная
	40 кОм	0,001 кОм	±(0,0025^х+0,002) кОм	±0,25	параллельная
	4 кОм	0,0001 кОм	±(0,0025^х+0,0002) кОм	±0,15	последовательная или параллельная
	400 Ом	0,01 Ом	±(0,0025-Z*+0,02) Ом	±0,15	последовательная
	40 Ом	0,001 Ом	±(0,0035^+0,002) Ом	±0,25	последовательная
	4 Ом	0,0001 Ом	±(0,01^+0,0003) Ом	±0,6	последовательная
	0,4 Ом	0,0001 Ом	не нормируется	не нормир.	-

	10 МОм	0,001 МОм	не нормируется	не нормир.	-
	4 МОм	0,0001 МОм	не нормируется	не нормир.	-
	200 кОм	0,01 кОм	±(0,012^х+0,05) кОм	±0,7	параллельная
	40 кОм	0,001 кОм	±(0,008^х+0,002) кОм	±0,5	параллельная
100 кГц	4 кОм	0,0001 кОм	±(0,005^х+0,0002) кОм	±0,3	последовательная или параллельная
(только для	400 Ом	0,01 Ом	±(0,005^+0,02) Ом	±0,3	последовательная
АМ-3125)	40 Ом	0,001 Ом	±(0,008-Z+0,005) Ом	±0,5	последовательная
	4 Ом	0,0001 Ом	±(0,025^+0,0001) Ом	±1,5	последовательная
	0,4 Ом	0,0001 Ом	не нормируется	не нормир.	-

Zx - измеренное значение импеданса.

Технические характеристики

Наименование характеристики	Значение
Напряжение испытательного сигнала, В	0,6
Время измерения, мс в режиме: - SLOW; - FAST	~667; ~250
Время установления рабочего режима, мин, не более	10
Питание измерителей LCR: - АМ-3123; - АМ-3125	алкалиновая батарея 9 В (типа «Крона»); аккумулятор Ni-MH 8,4 В, 200 мАч (типа LH-200H7C)
Максимальный потребляемый ток, мА, не более	28
Условия эксплуатации: - нормальные: - температура окружающего воздуха, °С; - относительная влажность, %, не более; - рабочие: - температура окружающего воздуха, °С; - относительная влажность, %, при 40 °С	23±5; 75; 0 - 40; 90
Условия хранения: - температура окружающего воздуха, °С	от минус 20 до 50
Г абаритные размеры (длинахширинахвысота), мм, не более	190х90х41
Масса, г, не более	400

Знак утверждения типа

Знак утверждения типа наносится на измеритель LCR методом наклейки и на титульный лист руководства по эксплуатации методом печати.

Комплектность

1.	Измеритель LCR	1 шт.
2.	Короткие провода со штекерами и зажимами «крокодил»	2 шт.
3.	5-ти проводной измерительный кабель с зажимами Кельвина	1 шт.
4.	Пинцет-адаптер для SMD компонентов АСА-3123 (для АМ-3125)	1 шт.
5.	Сетевой адаптер DC 12 В, 150 мА	1 шт.
6.	Батарея 9 В типа «Крона» (для АМ-3123)	1 шт.

7. Аккумулятор Ni-MH 8,4 В, 200 мАч (для АМ-3125)

8. Руководство по эксплуатации

1 шт.

9. Методика поверки МП 06/005-13

10. Упаковочная тара

Поверка

Осуществляется по документу МП 06/005-13 «Измерители LCR АМ-3123, АМ-3125. Методика поверки», разработанному и утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 02 июля 2013 г.

Основные средства поверки:

- магазин электрического сопротивления Р4834, (0,01-106) Ом, 3 разряд;

- мера электрического сопротивления Р4017, 10 Ом, класс точности 0,05;

- меры емкости образцовые Р597, от 1000 пФ до 1 мкФ, 3 разряд;

- магазин емкости Р5025, от 10 до 111 мкФ, класс точности 0,5;

- меры индуктивности Р596, от 50 мкГн до 1 Гн, 2 разряд;

- мера индуктивности и добротности LQ-2300, (1-3000) Гн, 2 разряд.

Сведения о методах измерений

Методики (методы) измерений при использовании измерителей LCR АМ-3123, АМ-3125 приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям LCR АМ-3123, АМ-3125

1. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.

2. ГОСТ 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности.

3. ГОСТ 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

4. Техническая документация фирмы изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
