| Номер в госреестре | 55174-13 |
| Наименование СИ | Расходомеры газа тепловые |
| Обозначение типа СИ | MASS-VIEW |
| Изготовитель | "Bronkhorst High-Tech", Нидерланды |
| Год регистрации | 2013 |
| Срок свидетельства | 10.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры газа тепловые MASS-VIEW предназначены для измерения массового расхода газа.
Принцип действия расходомеров газа тепловых MASS-VIEW основан на нагреве участка трубки источником тепловой энергии, создающим в потоке разность температур, зависящую от массовой скорости потока. Далее, по разности температур и удельной теплоемкости измеряемой среды, определяется массовый расход.

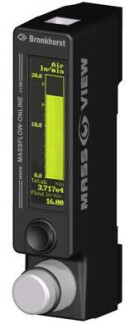

Расходомеры газа тепловые MASS-VIEW изготавливаются в виде моноблока, состоящего из преобразователя расхода и электронного блока. Преобразователь расхода, через который проходит поток газа, состоит из нагревателя и термодатчика. Они изготовлены из материала с высоким термосопротивлением и помещены в трубку из нержавеющей стали. Мощность, необходимая для поддержания постоянной разности температур между нагревателем и термодатчиком зависит от потока проходящего газа. Для каждого его значения характерен определенный ток нагревателя. С помощью электронного блока, измеряемый ток нагревателя, с учетом удельной теплоемкости среды, преобразуется в выходной аналоговый сигнал, пропорциональный расходу.
В состав расходомеров газа тепловых MASS-VIEW может входить встроенный игольчатый регулирующий клапан, который обеспечивает функцию регулирования расхода.
Пломбировка расходомеров газа тепловых MASS-VIEW не предусмотрена.
Лист № 2 Всего листов 4
Изготовителем выпускаются следующие модели расходомеров газа тепловых MASS-
VIEW:
- MV-Юх - для измерения воздуха и других газов*;
- MV-ЗОх - для измерения воздуха и других газов*, со встроенным игольчатым клапаном;
- MV-^х - для измерения водорода и гелия;
- MV-39х - для измерения водорода и гелия, со встроенным игольчатым клапаном.
* - Характеристики расходомеров газа тепловых MASS-VIEW, для других газов могут быть рассчитаны с помощью программы «Fluidat®» (не входит в комплект поставки).
Программа для компьютера «FlowDDE» предназначена для обеспечения связи микропрограммы расходомера с приложениями ОС «Windows».
Программа для компьютера «FlowPlot» предназначена для настройки и управления расходомером.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Таблица 1._
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора |
| Микропрограмма расходомера | MV | 1.7х | 5B356ED7 | CRC-32 |
| ПО для компьютера | FlowDDE | V4^ | 9C3F8995 | CRC-32 |
| FlowPlot | V3^ | E9ACAB34 | CRC-32 |
Основные технические и метрологические характеристики расходомеров газа тепловых MASS-VIEW представлены в таблице 2.
наносится на корпус прибора при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входит:
- Расходомер ..................................................................................................... 1
шт.
- Упаковка....................................................................................................... 1 шт.
- Программное обеспечение (компакт-диск)
.1 шт. 1 шт.
- Руководство по эксплуатации................
осуществляется по документу МП РТ 1915-2013 «Расходомеры газа тепловые MASS-VIEW. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 24 июня 2013 г.
При поверке применяются следующие средства измерения:
- стенд для калибровки измерителей и регуляторов расхода газа «СПИ-01», с диапазоном воспроизведения расходов 0,2...10000 см3/мин и относительной погрешностью ±0,2 %.
- стенд для поверки и калибровки измерителей и регуляторов расхода газа «СПИ-02», с диапазоном воспроизведения расходов 0,65.65 м3/ч и относительной погрешностью ±0,3 %.
Таблица 2._
| Наименование характеристики | Значение характеристики | |||||||
| Исполнение | MV-101, MV-301 | MV-191, MV-391 | MV-102, MV-302 | MV-192, MV-392 | MV-104, MV-304 | MV-194, MV-394 | MV-106, MV-306 | MV-196, MV-396 |
| Присоединительный размер, дюймы | Внутренняя резьба G1^ | |||||||
| Диаметры условных проходов, мм | 3 | 3 | 5 | 8 | ||||
| Верхний предел диапазона расходов Qmca, приведенный к стандартным условиям2, дм3/мин | 0,2147 | 0,2146 | 2,147 | 2,146 1,0731 | 21,47 | 21,46 10,731 | 214,7 | 107,3 |
| Нижний предел диапазона расходов Qmin, приведенный к стандартным условиям2, дм3/мин | 0,01073 | 0,02146 | 0,02147 | 0,05366 | 0,04294 | 0,1073 | 0,4294 | 0,2146 |
| Пределы основной допускаемой приведенной погрешности измерений расхода, % | ±1,5 | |||||||
| Пределы дополнительной допускаемой погрешности, вызванной изменением температуры измеряемой среды на 1 °С, %/°С, не более | ±0,2 | |||||||
| Пределы дополнительной допускаемой погрешности, вызванной изменением давления измеряемой среды на 100 кПа, %/кПа, не более | ±0,2 | |||||||
| Температура измеряемой среды, °С | от 0 до +50 | |||||||
| Максимальное рабочее давление среды, МПа | 1,0 | |||||||
| Диапазон выходного сигнала напряжения постоянного тока, В | от 0 до 5 | |||||||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 0 до +60 от 30 до 60 от 85 до 105 | |||||||
| Напряжение питания, В | от 15 до 24 | |||||||
| Потребляемый ток, А | 0,135 | |||||||
| Габаритные размеры, ДхШхВ, не более, мм | 63x38x159 | |||||||
| Масса, не более, кг | 0,7 | |||||||
Примечания: 1 - Значения для водорода.
2 - Стандартные условия по ГОСТ 2939-63.
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к расходомерам газа тепловым MASS-VIEW
Техническая документация фирмы «Bronkhorst High-Tech», Нидерланды.
Осуществление торговли и товарообменных операций.
Заявитель
ООО «Сигм плюс инжиниринг», Россия;
117342, Москва, ул. Введенского, 3, корп. 5;
тел.: (495)333-33-25, Факс: (495)334-43-93, http://www.siplus.ru.
