| Номер в госреестре | 55178-13 |
| Наименование СИ | Системы для измерений отклонений формы |
| Обозначение типа СИ | MarForm MFK 500, MarForm MFK 600 |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы для измерений отклонений формы MarForm MFK 500, MarForm MFK 600 (далее - приборы) предназначены для измерений отклонений формы и взаимного расположения поверхностей деталей в прямоугольных и полярных координатах.
Приборы состоят из механической части, первичного измерительного преобразователя, компьютера с операционной системой MS Windows для обработки, отображения и вывода информации на печать.
Механическая часть включает поворотный стол, который служит для установки контролируемой детали и вертикальную стойку, несущую первичный измерительный преобразователь (датчик). Прибор имеет две оси измерений (Z, X) и третью C, обеспечиваемую вращением измерительного шпинделя.
Основанием прибора является гранитный цоколь, устанавливаемый с виброизоляцией. Горизонтальная поверхность цоколя образует собой базовую поверхность прибора. Стол для закрепления деталей поддерживает и перемещает тяжёлые детали по гранитной поверхности посредством воздушного подшипника по осям Х и Y.
Первичный измерительный преобразователь преобразует геометрические отклонения профиля поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Компьютер обрабатывает электрические сигналы, поступающие с первичного измерительного преобразователя, и отображает информацию, связанную с режимами и результатами измерений.
Прибор позволяет осуществить математическую обработку результатов измерений в соответствии с ИСО 1101 следующими методами:
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны и прилегающих окружностей;
- расчет максимального отклонения профиля;
- обработка результатов измерений и вывод протоколов на печать.
Программное обеспечение позволяет измерить и оценить параметры и отклонения
формы сложных поверхностей (параболичность выпуклостей, радиус и т. д.)

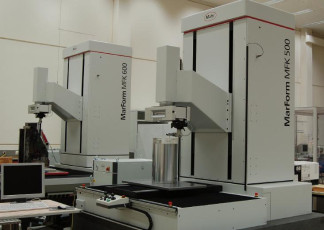

MarForm MFK 600 и место нанесения знака утверждения типа.
Системы для измерений отклонений формы MarForm MFK 500, MarForm MFK 600 имеют в своем составе программное обеспечение, разработанное для конкретной измерительной задачи и осуществляет также функции управления процессом измерений.
Идентификационные данные программного обеспечения приведены в таблице.
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MarWin | MarForm | 5.00-10x | a8e2f1388c0607b60 2a19251150e6d40 4b585ae8a3348228 be3b56e5070ac61d | MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Технические характеристики | ||
| MFK 500 | MFK 600 | |
| Блок измерений отклонений от круглости | ||
| Диапазоны измерений, мкм | ± 1000 ±200 ±25 | |
| Пределы допускаемой абсолютной погрешности измерений отклонений от круглости, мкм/мм | ±(0,1+0,001h), где h - высота измеряемого сечения от уровня стола | |
| Типы фильтров | Гаусса с полосами пропускания 1-15, 1-50, 1-150 и 1-500 неровностей на оборот | |
| Блок измерений прямолинейности по оси Z | ||
| Диапазон измерений по оси Z, мм | 1200 | 1000 |
| Пределы допускаемой абсолютной погрешности измерений отклонений от прямолинейности на длине 100 мм, мкм | ±0,3 | |
| Пределы допускаемой абсолютной погрешности измерений отклонений от прямолинейности на длине 900 мм, мкм | ±1,8 | ±0,5 (во всем диапазоне измерений) |
| Пределы допускаемой абсолютной погрешности измерений отклонений от прямолинейности на длине 970 мм, мкм | ±2,0 | |
| Блок измерений прямолинейности по оси X | ||
| Диапазон измерений по оси X, мм | 120 (от -10 до 110) | |
| Пределы допускаемой абсолютной погрешности измерений отклонений от прямолинейности, мкм | ±2,0 | |
| Максимальный размер диаметра детали, мм, не более | 700 | |
| Скорость измерений, мм/с | От 0,1 до 50 | |
| Г абаритные размеры, мм, не более длина ширина высота | 1900 2225 3225 | 1900 3000 3225 |
Знак утверждения типа наносится на заднюю панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5
| Наименование | Количество |
| Система для измерений отклонений формы MarForm MFK 500, MarForm MFK 600 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 55178-13 «Системы для измерений отклонений формы MarForm MFK 500, MarForm MFK 600. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 марта 2013 г.
Основные средства поверки:
- образцовые меры отклонений от круглости по МИ 1920-88.
Метод измерений приведен в разделах «Включение измерительной станции» и «Измерительная система датчика, блок рычага датчика, рычаг датчика» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам для измерений отклонений формы MarForm MFK 500, MarForm MFK 600
МИ 1920-88 ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения
ГОСТ 17353-89 «Приборы для измерений отклонений формы и расположения поверхностей вращения. Типы. Общие технические требования».
Техническая документация фирмы «Mahr GmbH», Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
