| Номер в госреестре | 55182-13 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-РМ1403 |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 10.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозиметры-радиометры МКС-РМ1403 (далее - дозиметры) предназначены для измерений
мощности амбиентного эквивалента дозы Н *(10) (далее - МЭД) рентгеновского и гамма-излучений (далее - фотонного излучения), нейтронного излучения, амбиентного эквивалента дозы
H *(10) (далее - ЭД) фотонного излучения, накопления и хранения сцинтилляционных спектров гамма- излучения, идентификации радионуклидного состава вещества, измерения плотности потока альфа- и бета- излучений, а также для поиска, обнаружения и локализации радиоактивных материалов.
Принцип действия дозиметра в режиме измерения основан на подсчете числа импульсов, поступающих с выходов детекторов, и вычислении МЭД или ЭД при измерении фотонного или нейтронного излучения, плотности потока при измерении альфа-, бета- излучений.
В режиме поиска дозиметр осуществляет сравнение числа импульсов, поступающих с выходов блоков детектирования, с пороговым значением, рассчитанным на основе измерения текущего радиационного фона (полученного при калибровке дозиметра) и установленных коэффициентов.
Дозиметр состоит из блока детектирования и обработки информации БДОИ-РМ1403 (далее по тексту - БДОИ) и внешних блоков детектирования:
- блока детектирования гамма- излучения БДГ1-РМ1403 (далее - БДГ1);
- блока детектирования гамма- излучения БДГ2-РМ1403 (далее - БДГ2);
- блока детектирования нейтронного излучения БДН-РМ1403 (далее - БДН);
- блока детектирования альфа-бета- излучений БДАБ-РМ1403 (далее - БДАБ).
Внешние блоки детектирования выполнены в виде отдельных, конструктивно законченных блоков, и подключаются к БДОИ или персональному компьютеру (ПК) с помощью кабеля.
Функции, выполняемые БДОИ и внешними блоками детектирования при подключении их к БДОИ или ПК, приведены в таблице 1.
Таблица 1
| Наименование выполняемой | БДОИ | Внешние блоки | детектирования | |||
| функции | БДГ1 | БДГ2 | БДН | БДАБ | ||
| Регистрация фотонного излучения: - измерение МЭД; | + | + | + | - | - | |
| - измерение ЭД; | - | - | + | - | - | |
| - поиск источников фотонного излучения; | + | + | + | - | - | |
| - накопление сцинтилляционных спектров гамма- излучения; | + | + | - | - | - | |
| - идентификация радионуклидного состава вещества. | + | + | - | - | - | |
| Наименование выполняемой | БДОИ | Внешние блоки | детектирования | ||
| функции | БДГ1 | БДГ2 | БДН | БДАБ | |
| Регистрация нейтронного излучения: - измерение МЭД; | + | ||||
| - поиск источников нейтронного излучения. | - | - | - | + | - |
| Регистрация альфа- бета- излучений: - измерение плотности потока | + | ||||
| альфа- бета излучений; - поиск источников альфа- бета- | - | - | - | - | + |
| излучений. | |||||
Внешние блоки детектирования, в зависимости от назначения, осуществляют измерение ЭД фотонного излучения, МЭД фотонного или нейтронного излучения, плотности потока альфа- или бета- излучений и пересылают измеренные значения в БДОИ или ПК.
БДОИ или ПК осуществляют программирование внешних блоков детектирования и вывод информации на дисплей. В состав БДОИ входит встроенный карманный персональный компьютер (КПК), сцинтилляционный блок гамма- детектора, блоки GPRS, GPS и Wi-Fi.
Питание КПК, блоков GPRS, GPS и Wi-Fi входящих в состав БДОИ, осуществляется от встроенной аккумуляторной батареи постоянного тока напряжением 3,6 (-0,1 +0,7) В. Питание блока детектирования, входящего в состав БДОИ, и внешних подключаемых блоков детектирования осуществляется от дополнительной встроенной аккумуляторной батареи постоянного тока напряжением 3,6 (-0,1 +0,7) В.

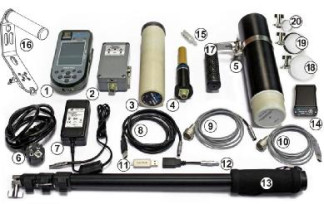

Внешний вид дозиметра и места пломбирования БДОИ и внешних блоков детектирования указаны на рисунках 1 и 2.
1 Блок детектирования и обработки информации БДОИ-РМ1403;
2 Блок детектирования альфа- бета- излучений БДАБ-РМ1403;
3 Блок детектирования нейтронного излучения БДН-РМ1403;
4 Блок детектирования гамма- излучения БДГ2-РМ1403;
5 Блок детектирования гамма- излучения БДГ1-РМ1403;
6 Кабель для подключения зарядного устройства (для БДОИ);
7 Зарядное устройство для заряда аккумуляторных батарей БДОИ;
8 Кабель № 1 - для подключения БДОИ к ПК;
9 Кабель № 2 (кабель № 2 - 1,5 м; кабель № 2-1 - 25 м; кабель № 2-2 - 0,45 м) - для подключения внешних блоков детектирования к БДОИ;
10 Кабель № 3 - для подключения внешних блоков детектирования к ПК;
11 USB Flash карта;
12 Переходник USB;
13 Удлинитель телескопический;
14 Модуль развязки;
15 Наконечник;
16 Кронштейн;
17 Рукоятка;
18 Хомут БДГ1;
19 Хомут БДН;
20 Хомут БДГ2.
ИЯ
Рисунок 2 - Места пломбирования БДОИ и внешних блоков детектирования
Метрологически значимым в дозиметре является программное обеспечение (ПО): ТИГР.00048.00.02.1-03, ТИГР. 00046.00.02.7-01, ТИГР. 00046.00.02.3-04, ТИГР.00046.00.02.6-04, ТИГР.00046.00.02.5-03. ПО является встроенным, метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микропроцессорная БДОИ-РМ1403 (детектор гамма 202) | ТИГР.00048.00.02.1-03 | v 2.20 | 0xc599 | CRC 16 (0x11021) |
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микропроцессорная БДГ1-РМ1403 | ТИГР. 00046.00.02.7-01 | v 1.0 | 0x7BF2 | CRC 16 (0x11021) |
| Программа микропроцессорная БДГ2-РМ1403 | ТИГР. 00046.00.02.3-04 | v 1.9 | 0xC7DE | CRC 16 (0x11021) |
| Программа микропроцессорная БДН-РМ1403 | ТИГР. 00046.00.02.6-04 | v 1.9 | 0xEED0 | CRC 16 (0x11021) |
| Программа микропроцессорная БДАБ-РМ1403 | ТИГР. 00046.00.02.5-03 | v 3.0 | 0xAD67 | CRC 16 (0x11021) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики дозиметра приведены в таблице 3. Таблица 3
| Наименование параметра | Значение |
| Диапазон измерений МЭД фотонного излучения: - БДОИ, мкЗв/ч - БДГ1, мкЗв/ч - БДГ2, Зв/ч | от 0,1 до 100,0 от 0,1 до 100,0 от 110-7 до 10,0 |
| Пределы допускаемой основной относительной погрешности измерений МЭД фотонного излучения, %: - БДОИ - БДГ1, БДГ2 | ± 30 1 ±(20+к / Н), • где Н - значение МЭД в мкЗв/ч; К - коэффициент, равный 2,0 мкЗв/ч |
| Диапазон установки и контроля порогового уровня МЭД фотонного излучения: - БДОИ, мкЗв/ч - блока детектирования БДГ1, мкЗв/ч - блока детектирования БДГ2, Зв/ч | от 0,1 до 100,0 от 0,1 до 100,0 от 110-7 до 10,0 |
| Дискретность установки порогового уровня МЭД фотонного излучения БДОИ, БДГ1, БДГ2 | единица младшего индицируемого разряда |
| Диапазон измерений ЭД фотонного излучения БДГ2, мЗв | от 0,01 до 9999 |
| Пределы допускаемой основной относительной погрешности измерений ЭД фотонного излучения БДГ2, % | ± 10 |
| Наименование параметра | Значение |
| Диапазон установки порогового уровня ЭД фотонного излучения БДГ2, мЗв | от 0,01 до 9999 |
| Дискретность установки порогового уровня фотонного излучения ЭД БДГ2 | единица младшего индицируемого разряда |
| Диапазон измерений плотности потока альфа-, бета- излучений (j) БДАБ, мин-1-см-2: - а- излучение; - Р- излучение | от 1,0 до 5-105 от 10 до 106 |
| Пределы допускаемой основной относительной погрешности измерений плотности потока БДАБ, %: - плотности потока а- излучения; - плотности потока Р- излучения | ±(20 + А/j), где j - плотность потока альфа-излучения, мин-1 -см-2, А - коэффициент, равный 10 мин-1 -см-2 ±(20 + А/j), где j - плотность потока бета-излучения, мин-1-см-2, А - коэффициент, равный 100 мин-1-см-2 |
| Диапазон измерений МЭД нейтронного излучения (Pu-a-Be в коллимированном излучении) БДН, мкЗв/ч | от 1,0 до 5000 |
| Пределы допускаемой основной относительной погрешности измерений МЭД нейтронного излучения (Pu-a-Be в коллимированном излучении) БДН, % | ±(30 + К / Н ), • где H - измеренная МЭД нейтронного излучения, мкЗв/ч; К - коэффициент, равный 10,0 мкЗв/ч |
| Диапазон энергий регистрируемого фотонного излучения, МэВ: - БДОИ; - БДГ1, БДГ2; | от 0,05 до 3,0 от 0,03 до 3,0 |
| Энергетическая зависимость в режиме измерения МЭД относительно энергии 0,662 МэВ (137Cs) регистрируемого фотонного излучения, %: - БДГ1; - БДГ2 в диапазоне энергий: от 30 до 48 кэВ; от 48 кэВ до 3,0 МэВ | ± 20 минус 40 ± 25 |
| Диапазон энергий регистрируемого нейтронного излучения блока детектирования БДН, МэВ | от 2,510-8 до 14 |
| Энергетическая зависимость и диапазон граничных энергий при регистрации Р- излучения БДАБ | не отличается от типовой зависимости более чем на ±30 % в диапазоне граничных энергий от 0,15 до 3,5 МэВ |
| Чувствительность к фотонному излучению по 137Cs, не менее: - БДОИ, (имп./с)/(мкЗв/ч); - БДГ1, (имп./с)/(мкЗв/ч) | 100 900 |
| Наименование параметра | Значение |
| Чувствительность блока детектирования БДН к нейтронному излучению, (имп./с)/(мкЗв/ч), не менее: - для Pu-a-Be; | 0,3 |
| - для тепловых нейтронов | 1,2 |
| Чувствительность блока детектирования БДАБ к альфа- и бета-излучению, мин-1-см-2, не менее: - к альфа- излучению по 239Pu; | 3,0 |
| - к бета- излучению по 90Sr-90Y | 2,0 |
| Относительное энергетическое разрешение при регистрации сцинтилляционных спектров для энергии гамма- излучения 0,662 МэВ радионуклида 137Cs, %, не более: - БДОИ; | 7,5 |
| - БДГ1 | 8,5 |
| Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) в диапазоне измеряемых энергий, %: - БДОИ; | 1,0 |
| - БДГ1 | 0,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений: | |
| - при изменении температуры окружающего воздуха от нормальной до минус 20 °С и от нормальной до плюс 50 °С | ± 10 % |
| - при относительной влажности окружающего воздуха 95 % при 35 °С | ± 10 % |
| - при изменении напряжения питания от номинального до крайних значений: - БДГ1, БДН | ± 10 % |
| - БДГ2, БДАБ | ± 5 % |
| - при воздействии магнитного поля напряженностью 400 А/м | ± 10 % |
| - при воздействии радиочастотных электромагнитных полей | ± 10 % |
| Номинальное напряжение питания, В: - БДОИ; | 3,6 |
| - БДГ1, БДГ2, БДН, БДАБ | 3,6 |
| Время непрерывной работы от заряженных аккумуляторных батарей (до появления информации на ЖКИ о разряде) в нормальных условиях эксплуатации без использования GPRS и WiFi^, не менее | 8 |
| Габаритные размеры, мм, не более: - БДОИ (длина х ширина х высота) | 82 x 180 x 61 |
| - БДГ1 (диаметр х длина) | 290 x 70 |
| - БДГ2 (диаметр х длина) | 162 x 40 |
| - БДН (диаметр х длина) | 230 x 60 |
| - БДАБ (длина х ширина х высота) | 71 x 45 x 130 |
| Масса составных частей дозиметра, кг, не более: - БДОИ; | 0,75 |
| - БДГ1; | 1,56 |
| - БДГ2; | 0,11 |
| - БДН; | 0,65 |
| - БДАБ | 0,48 |
| Наименование параметра | Значение |
| Масса дозиметра в полном комплекте поставки в упаковке, кг, не более | 8,5 |
| Средний срок службы, лет, не менее | 10 |
| Наработка на отказ, ч, не менее | 20000 |
| Среднее время восстановления, мин, не более | 60 |
| Рабочие условия эксплуатации дозиметра: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре воздуха 35 °С, %, не более - атмосферное давление, кПа | от минус 20 до 50 95 от 84 до 106,7 |
Знак утверждения типа наносится на титульный лист паспорта ТИГР.412118.046 ПС типографским способом.
В комплект поставки дозиметров входят изделия и документы, указанные в таблице 4. Таблица 4
| Наименование | Обозначение | Кол-во | Примечание |
| 1. Дозиметр-радиометр МКС-РМ1403 в составе: | ТИГР.412118.046 | 1 | Количество и тип блоков детектирования и принадлежностей, входящих в комплект поставки, указывается в карте заказа согласно приложению. |
| 1.1 Блок детектирования и обработки информации БДОИ-РМ1403 | ТИГР.412152.004 | 1 | По требованию потребителя поставляется отдельно или вместе с внешними блоками детектирования |
| 1.2 Блок детектирования гамма- излучения БДГ1-РМ1403 | ТИГР.418258.191 | 1 | По требованию потребителя поставляется отдельно или вместе с БДОИ-РМ1403 |
| 1.3 Блок детектирования гамма- излучения БДГ2-РМ1403 | ТИГР.418266.001 | 1 | По требованию потребителя поставляется отдельно или вместе с БДОИ-РМ1403 |
| 1.4 Блок детектирования нейтронного излучения БДН-РМ1403 | ТИГР.418267.001 | 1 | По требованию потребителя поставляется отдельно или вместе с БДОИ-РМ1403 |
| 1.5 Блок детектирования альфа- бета- излучений БДАБ-РМ1403 | ТИГР.418258.194 | 1 | По требованию потребителя поставляется отдельно или вместе с БДОИ-РМ1403 |
| 2. Паспорт дозиметра- радиометра МКС-РМ1403 | ТИГР.412118.046 ПС | 1 | Поставляется совместно с БДОИ-РМ1403 и блоками детектирования |
| 3. Комплект принадлежностей | ТИГР.305654.040 | 1 | Состав комплекта принадлежностей указывается в карте заказа. |
| 4. Упаковка | ТИГР.305641.046 | 1 | |
| 5. Методика поверки | МРБ МП.2243-2012 | 1 |
осуществляется по документу МРБ МП.2243-2012 «Дозиметр-радиометр МКС-РМ1403. Методика поверки», утвержденному директором БелГИМ 12 июня 2012 г.
Основные средства поверки:
- государственный первичный эталон ГЭТ 38-2011, диапазон от 6,010-3 до 1,0 Зв/мин, пределы допускаемой относительной погрешности ± 1,5 % (Р=0,99);
- установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рег. № 32425-06), диапазон МЭД от 510-7 до 510-2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 5 % (Р=0,95);
- установка поверочная нейтронного излучения УКПН-2М-Д (Рег. № 31390-06), диапазон МЭД от
20 до 800 мкЗв/ч пределы допускаемой относительной погрешности ± 5 %;
- вторичный эталон единиц мощности поглощенной и эквивалентной доз нейтронного излучения ВЭТ 117-1-82, диапазон значений мощности эквивалента дозы от 5-10-10 Зв/с до 1 • 10-5 Зв/с, пределы допускаемой относительной погрешности ± 6 %;
- источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН (Рег. № 44591-10), активность от 102 до 104 Бк, пределы допускаемой относительной погрешности ± 6 %;
- источники радионуклидные бета-излучения метрологического назначения закрытые типа ИМН, активность от 102 до 104 Бк, пределы допускаемой относительной погрешности ± 6 %;
- источники радионуклидные альфа-излучения метрологического назначения закрытые типа
2 4
ИМН, активность от 10 до 10 Бк, пределы допускаемой относительной погрешности ± 6 %.
Блок детектирования и обработки информации БДОИ-РМ1403. Руководство по эксплуатации ТИГР.412152.004РЭ.
Блок детектирования гамма- излучения БДГ1-РМ1403. Руководство по эксплуатации ТИГР.418258.191РЭ.
Блок детектирования гамма- излучения БДГ2-РМ1403 Руководство по эксплуатации ТИГР.418266.001РЭ.
Блок детектирования нейтронного излучения БДН-РМ1403. Руководство по эксплуатации ТИГР.418267.001РЭ.
Блок детектирования альфа-бета- излучений БДАБ-РМ1403. Руководство по эксплуатации ТИГР.418258.194РЭ.
Нормативные и технические документы, устанавливающие требования к дозиметрам-радиометрам МКС-РМ1403
ГОСТ 8.070-96. “Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучения”
ГОСТ 17225-85 “Радиометры загрязненности поверхностей альфа- и бета- активными веществами. Технические требования”.
ГОСТ 27451-87. “Средства измерений ионизирующих излучений. Общие технические условия”.
ГОСТ 26874-86 “Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров”.
Дозиметр-радиометр МКС-РМ1403 Технические условия. ТУ BY 100345122.060-2012.
- осуществление деятельности в области охраны окружающей среды;
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
