| Номер в госреестре | 55182-15 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-РМ1403 |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2015 |
| Срок свидетельства | 19.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозиметры-радиометры МКС-РМ1403 (далее по тексту - дозиметры), предназначены для измерений мощности амбиентного эквивалента дозы (далее по тексту - МАЭД) фотонного и нейтронного излучения, амбиентного эквивалента дозы (далее по тексту - АЭД) фотонного излучения, плотности потока альфа- и бета-излучения, накопления и хранения сцинтилляцион-ных спектров гамма-излучения, идентификации радионуклидного состава вещества.
Принцип действия дозиметров в режиме измерений основан на подсчете числа импульсов, поступающих с выходов детекторов, и вычислении МАЭД или АЭД при измерении фотонного или нейтронного излучения, плотности потока при измерении альфа-, бета- излучений.
В режиме поиска дозиметры осуществляют сравнение числа импульсов, поступающих с выходов блоков детектирования, с пороговым значением, рассчитанным на основе измерений текущего радиационного фона (полученного при калибровке дозиметров) и установленных коэффициентов преобразования.
Дозиметры состоят из блока детектирования (долее - БД) и блока обработки информации БДОИ-РМ1403 (далее - БДОИ) или блока отображения информации БОИ-РМ1403 (далее -БОИ) или блока отображения информации со встроенным модулем Bluetooth БОИ-РМ1403-01 (далее - БОИ-01) и внешних БД:
- БД фотонного излучения БДГ1-РМ1403 (далее - БДГ1);
- БД фотонного излучения БДГ2-РМ1403 (далее - БДГ2);
- БД фотонного излучения БДГ3-РМ1403 (далее - БДГ3);
- БД нейтронного излучения БДН-РМ1403 (далее - БДН);
- БД альфа-бета- излучения БДАБ-РМ1403 (далее - БДАБ).
Внешние БД выполнены в виде отдельных, конструктивно законченных блоков, и подключаются к БДОИ или персональному компьютеру (ПК) с помощью кабеля.
Функции, выполняемые БДОИ и внешними БД при подключении их к БДОИ или ПК, приведены в таблице 1.
Таблица 1
| Наименование выполняемой | БДОИ | БОИ | Внешние БД | ||||
| функции | (БОИ-01) | БДГ1 | БДГ2 | БДГ3 | БДН | БДАБ | |
| Программирование внешних БД и вывод информации на дисплей. | + | + | |||||
| Регистрация фотонного излучения: - измерение МАЭД; | + | - | + | + | + | - | - |
| - измерение АЭД; | - | - | - | + | - | - | - |
| - поиск источников фотонного излучения; | + | - | + | + | + | - | - |
| - накопление сцинтилляционных спектров фотонного излучения; | + | - | + | - | + | - | - |
| - идентификация радионуклидного состава вещества. | + | + | + | ||||
| Регистрация нейтронного излучения: - измерение МЭД; | + | ||||||
| - поиск источников нейтронного излучения. | - | - | - | - | - | + | - |
| Наименование выполняемой функции | БДОИ | БОИ (БОИ-01) | Внешние БД | ||||
| Регистрация альфа- бета излучения: - измерение плотности потока альфа- бета излучений; | + | ||||||
| - поиск источников альфа- бета излучений. | - | - | - | - | - | - | + |
Внешние БД, в зависимости от назначения, осуществляют измерение АЭД фотонного излучения, МАЭД фотонного или нейтронного излучения, плотности потока альфа- или бета-излучения и пересылают измеренные значения в БДОИ, БОИ (БОИ-01) или ПК.
БДОИ, БОИ (БОИ-01) или ПК осуществляют программирование внешних БД и вывод информации на дисплей. В состав БДОИ входит встроенный карманный персональный компьютер (КПК), сцинтилляционный БД, блоки GPRS, GPS и Wi-Fi.
Питание БДОИ, БОИ (БОИ-01) и внешних подключаемых БД должно осуществляться от двух встроенных аккумуляторных батарей постоянного тока напряжением 3,6 (-0,6 +0,7) В.

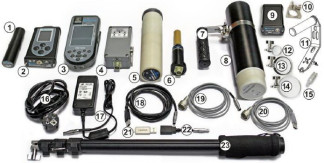

Внешний вид БДОИ и внешних БД с указанием мест приведены на рисунках 1 и 2.
1 Блок детектирования гамма- излучения БДГ3-РМ1403;
2 Блок отображения информации БОИ-РМ1403 (БОИ-РМ1403-01);
3 Блок детектирования и обработки информации БДОИ-РМ1403;
4 Блок детектирования альфа- бета- излучений БДАБ-РМ1403;
5 Блок детектирования нейтронного излучения БДН-РМ1403;
6 Блок детектирования гамма- излучения БДГ2-РМ1403;
7 Рукоятка;
8 Блок детектирования гамма- излучения БДГ1-РМ1403;
9 Модуль развязки;
10 Хомут БДГ3;
11 Кронштейн;
12 Хомут БДГ2;
13 Хомут БДН;
14 Хомут БДГ1;
15 Наконечник;
16 Кабель для подключения зарядного устройства;
17 Зарядное устройство для заряда аккумуляторных батарей;
18 Кабель № 1 - для подключения БДОИ, БОИ, БОИ-01 к ПК;
19 Кабель № 2 (кабель № 2 - 1,5 м; кабель № 2-1 - 25 м; кабель № 2-2 - 0,45 м) - для подключения внешних БД к БДОИ, БОИ, БОИ-01;
20 Кабель № 3 - для подключения внешних БД к ПК;
21 USB Flash карта;
22 Переходник USB;
23 Удлинитель телескопический.
Рисунок 2 - Места пломбирования БДОИ, БОИ и внешних блоков детектирования
Метрологически значимым в дозиметре является программное обеспечение (ПО): ТИГР.00048.00.02.1-03, ТИГР. 00046.00.02.7-01, ТИГР. 00046.00.02.3-04, ТИГР.00046.00.02.6-
04, ТИГР.00046.00.02.5-03, ТИГР.00046.00.02.8-01. ПО является встроенным, метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение | |||||
| Программа микропроцессорная | БДОИ- РМ1403 | БДГ1- РМ1403 | БДГ2- РМ1403 | БДГ3- РМ1403 | БДН- РМ1403 | БДАБ- РМ1403 |
| Идентификационное наименование ПО | ТИГР.000 48.00.02.1 -03 | ТИГР.000 46.00.02.7 -01 | ТИГР.000 46.00.02.3 -04 | ТИГР.000 46.00.02.8 -01 | ТИГР.000 46.00.02.6 -04 | ТИГР.000 46.00.02.5 -03 |
| Идентификационные данные (признаки) | Значение | |||||
| Номер версии (идентификационный номер) ПО | v 2.20 | v 1.0 | v 1.9 | v 1.30 | v 1.9 | v 3.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0xc599 | 0x7BF2 | 0xC7DE | 0x621а | 0xEED0 | 0xAD67 |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Метрологические и технические характеристики дозиметров приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение характеристики |
| Диапазон измерений МАЭД фотонного излучения: - БДОИ, мкЗв/ч - БДГ1, мкЗв/ч - БДГ2, Зв/ч - БДГ3, мкЗв/ч | от 0,1 до 100,0 от 0,1 до 100,0 от 110-7 до 10,0 от 0,1 до 40,0 |
| Пределы допускаемой основной относительной погрешности измерений МАЭД фотонного излучения, %: | |
| - БДОИ | ± 30 137 (по линии Cs в коллимированном излучении); |
| - БДГ1, БДГ2 | ± (20 + К / Н) где Н - значение МАЭД в мкЗв/ч; К - коэффициент, равный 2,0 мкЗв/ч; |
| - БДГ3 | ± 25 137 (по линии Cs в коллимированном излучении) |
| Диапазон установки и контроля порогового уровня МАЭД фотонного излучения: - БДОИ, мкЗв/ч - БДГ1, мкЗв/ч - БДГ2, Зв/ч - БДГ3, мкЗв/ч | от 0,1 до 100,0 от 0,1 до 100,0 от 1.10-7 до 10,0 от 0,1 до 40,0 |
| Дискретность установки порогового уровня МАЭД фотонного излучения БДОИ, БДГ1, БДГ2, БДГ3 | единица младшего индицируемого разряда |
| Диапазон измерений АЭД фотонного излучения БДГ2, мЗв | от 0,01 до 9999 |
| Пределы допускаемой основной относительной погрешности измерений АЭД фотонного излучения БДГ2, % | ± 10 |
| Диапазон установки порогового уровня ЭД фотонного излучения БДГ2, мЗв | от 0,01 до 9999 |
| Наименование характеристики | Значение характеристики |
| Дискретность установки порогового уровня фотонного излучения АЭД БДГ2 | единица младшего индицируемого разряда |
| Диапазон измерений МАЭД нейтронного излучения (Pu-a-Be в коллимированном излучении) БДН, мкЗв/ч | от 1,0 до 5000 |
| Пределы допускаемой основной относительной погрешности измерений МАЭД нейтронного излучения (Pu-a-Be в коллимированном излучении) БДН, % | ±(30 + К / Н) • где Н - измеренная МЭД нейтронного излучения, мкЗв/ч; К - коэффициент, равный 10,0 мкЗв/ч |
| Диапазон измерений плотности потока альфа-, бета- излучений БДАБ, мин-1-см-2 - альфа- излучение; - бета - излучение | от 1,0 до 5-105 от 10 до 106 |
| Пределы допускаемой основной относительной погрешности измерений плотности потока БДАБ, %: 239 - плотности потока альфа- излучения по Pu; - плотности потока бета- излучения | ±(20 + А/ф), где ф - плотность потока альфа-излучения, мин-1-см-2, А - коэффициент, равный 1 л -1 -2 10 мин -см ; ±(20 + А/ф), где ф - плотность потока бета-излучения, мин-1 - см-2, А - коэффициент, равный 100 мин-1-см-2 |
| Диапазон энергий регистрируемого фотонного излучения, МэВ: - БДОИ, БДГ3 - БДГ1, БДГ2 | от 0,05 до 3,0 от 0,03 до 3,0 |
| Энергетическая зависимость чувствительности МАЭД фотонного излучения относительно энергии 0,662 МэВ (137Cs), %: - БДГ1 - БДГ2 в диапазоне энергий: от 30 до 48 кэВ; от 48 кэВ до 3,0 МэВ | ± 20 минус 40 ± 25 |
| Диапазон энергий регистрируемого нейтронного излучения БДН, МэВ | от 2,510-8 до 14 |
| Диапазон энергий регистрируемого бета-излучения БДАБ, МэВ | от 0,15 до 3,5 |
| Энергетическая зависимость чувствительности плотности потока бета- частиц БДАБ относительно типовой, % | ± 30 |
| Наименование характеристики | Значение характеристики |
| Чувствительность к фотонному излучению по 137Cs, (имп./с)/(мкЗв/ч), не менее: - БДОИ - БДГ1 - БДГ3 | 100 800 200 |
| Чувствительность БДН к нейтронному излучению, имп.-см2, не менее: - для Pu-a-Be - для тепловых нейтронов | 0,65 4,5 |
| Чувствительность БДАБ к альфа и бета-излучению, имп.-см , не менее 239 - к альфа излучению по Pu; - к бета излучению по 90Sr-90Y | 3.0 2.0 |
| Относительное энергетическое разрешение при регистрации сцинтилляционных спектров для энергии гамма- излучения 137 0,662 МэВ радионуклида Cs, %, не более: - БДОИ - БДГ1 - БДГ3 | 7.5 8.5 8.5 |
| Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) в диапазоне измеряемых энергий, %: - БДОИ - БДГ1 - БДГ3 | 1,0 0,5 1,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений, %: | |
| - при изменении температуры окружающего воздуха от нормальной до минус 20 °С и от нормальной до 50 °С | ± 10 |
| - при относительной влажности окружающего воздуха 95 % при 35 °С | ± 10 |
| - при изменении напряжения питания от номинального 3, 6 В до крайних значений 3,6 (-0,6 +0,7) В: - БДГ1, БДН, БДГ3; | ± 10 |
| - БДГ2, БДАБ; | ± 5 |
| - при воздействии магнитного поля напряженностью 400 А/м | ± 10 |
| - при воздействии радиочастотных электромагнитных полей | ± 10 |
| Номинальное напряжение питания от источника постоянного тока: БДОИ, БОИ(БОИ-01), БДГ1, БДГ2, БДГ3, БДН, БДАБ | 3,6 В |
| Время непрерывной работы от заряженных аккумуляторных батарей (до появления информации на ЖКИ о разряде) без использования GPRS и Wi-Fi, ч, не менее: - при использовании БДОИ без внешних БД; - при использовании БДОИ с внешними БД; - при использовании БОИ или БОИ-1 с внешними БД | 12 8 12 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры, мм, не более: | |
| - БДОИ (длина х ширина х высота) | 82x180x61 |
| - БОИ (БОИ-01) (длина х ширина х высота) | 155x85x38 |
| - БДГ1 (длина х диаметр) | 290x70 |
| - БДГ2 (длина х диаметр) | 162x40 |
| - БДГ3 (длина х диаметр) | 133x40 |
| - БДН (длина х диаметр) | 230x63 |
| - БДАБ (длина х ширина х высота) | 71x45x130 |
| Масса составных частей дозиметра, кг, не более: | |
| - БДОИ | 0,75 |
| - БОИ (БОИ-01) | 0,45 |
| - БДГ1 | 1,2 |
| - БДГ2 | 0,11 |
| - БДГ3 | 0,2 |
| - БДН | 0,7 |
| - БДАБ | 0,45 |
| Масса дозиметра в полном комплекте поставки в упаковке, кг, | 8,5 |
| не более | |
| Рабочие условия эксплуатации дозиметра: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре воздуха 35 °С, %, не более - атмосферное давление, кПа | от минус 20 до 50 95 от 84 до 106,7 |
наносится на титульный лист паспорта ТИГР.412118.046 ПС типографским способом.
Комплект поставки дозиметров приведен в таблице 4.
Таблица 4 - Комплект поставки
| Обозначение | Наименование | Кол - во |
| ТИГР.412118.046 | 1. Дозиметр-радиометр МКС-РМ1403 в составе: | 1 |
| ТИГР.412152.004 | Блок детектирования и обработки информации БДОИ-РМ1403 | * |
| ТИГР.412152.501 | Блок отображения информации БОИ-РМ1403 или БОИ-РМ1403-01 | * |
| ТИГР.418258.191 | Блок детектирования гамма-излучения БДГ1-М1403 | * |
| ТИГР.418266.001 | Блок детектирования гамма-излучения БДГ2-РМ1403 | * |
| ТИГР.418258.503 | Блок детектирования гамма-излучения БДГ3-РМ1403 | * |
| ТИГР.418267.001 | Блок детектирования нейтронного излучения БДН-РМ1403 | * |
| ТИГР.418258.194 | Блок детектирования альфа- бета- излучения БДАБ-РМ1403 | * |
| Обозначение | Наименование | Кол - во |
| ТИГР.412118.046 ПС | 2. Паспорт дозиметра- радиометра МКС-РМ1403 | 1 |
| ТИГР.305654.040 | 3. Комплект принадлежностей | ** |
| ТИГР.305641.046 | 4. Упаковка | 1 |
| МРБ МП.2243-2012 | 5. Методика поверки | 1 |
| * - Определяется договором на поставку ** - Состав комплекта принадлежностей указывается в карте заказа. | ||
осуществляется в соответствии с документом МРБ МП.2243-2012 «Дозиметр-радиометр МКС-РМ1403. Методика поверки», утвержденным Директором БелГИМ 12 июня 2012 г. «Извещение ТИГР.129-14 об изменении № 1. Дозиметр-радиометр МКС-РМ1403. Методика поверки», утвержденным Директором БелГИМ 13 мая 2014 г.
Основные средства поверки:
- государственный первичный эталон ГЭТ 38-2011, диапазон от 6,010 до 1,0 Зв/мин, пределы допускаемой относительной погрешности ± 1,5 %;
- установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рег. № 32425-06),
7 2
диапазон МАЭД от 510 до 510 Зв/ч, пределы допускаемой относительной погрешности измерений ± 5 %;
- установка поверочная нейтронного излучения УКПН-2М-Д (Рег. № 31390-06), диапазон МЭД от 20 до 800 мкЗв/ч пределы допускаемой относительной погрешности ± 5 %;
- вторичный эталон единиц мощности поглощенной и эквивалентной доз нейтронного излучения ВЭТ 117-1-82, диапазон значений мощности эквивалента дозы от 5-10-10 Зв/с до 1 • 10-5 Зв/с, пределы допускаемой относительной погрешности ± 6 %;
- источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН (Рег. № 44591-10), активность от 102 до 104 Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 6 %;
- источники радионуклидные бета-излучения метрологического назначения закрытые типа СО, активность от 102 до 104 Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 6 %;
- источники радионуклидные альфа-излучения метрологического назначения закрытые типа
2 4
П9, активность от 10 до 10 Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 6 %.
Блок детектирования и обработки информации БДОИ-РМ1403. Руководство по эксплуатации ТИГР.412152.004РЭ.
Блок детектирования гамма- излучения БДГ1-РМ1403. Руководство по эксплуатации ТИГР.418258.191РЭ.
Блок детектирования гамма- излучения БДГ2-РМ1403 Руководство по эксплуатации ТИГР.418266.001РЭ.
Блок детектирования гамма- излучения БДГ3-РМ1403 Руководство по эксплуатации ТИГР.418258.503РЭ.
Блок детектирования нейтронного излучения БДН-РМ1403. Руководство по эксплуатации ТИГР.418267.001РЭ.
Блок детектирования альфа-бета- излучений БДАБ-РМ1403. Руководство по эксплуатации ТИГР.418258.194РЭ.
Нормативные и технические документы, устанавливающие требования к дозиметрам-радиометрам МКС-РМ1403
ГОСТ 8.070-96. “Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучения”.
ГОСТ 17225-85 “Радиометры загрязненности поверхностей альфа- и бета- активными веществами. Технические требования”.
ГОСТ 27451-87. “Средства измерений ионизирующих излучений. Общие технические условия”.
ГОСТ 26874-86 “Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров”.
Дозиметр-радиометр МКС-РМ1403 Технические условия. ТУ BY 100345122.060-2012. Извещение об изменении ТИГР.188-13 об изменении №1 ТУ BY 100345122.060-2012.
