Весы платформенные МР30, 55197-13

Назначение

Весы платформенные МР30 (далее - весы) предназначены для статических измерений

массы.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

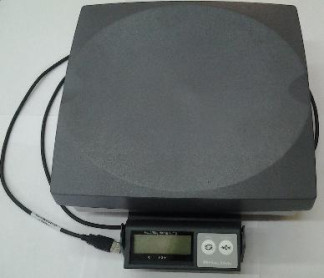

Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройства, весоизмерительный датчик.

Весы используются совместно с устройствами весоизмерительными автоматическими ДМ, изготовленными компанией «Pitney Bowes Inc», США.

Весы оснащены устройствами, приведенными в таблице 1.

Таблица 1

Весы снабжены защищенными интерфейсами RS-232,USB.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются пломбой поверителя. Схемы пломбирования от несанкционированного доступа приведены на рисунке 1.

Маркировка весов производится на фирменных наклейках, где указывается (Рис. 3):

-    торговая марка изготовителя;

-    класс точности;

-    обозначение типа весов;

-    обозначение модели весов;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочное деление (e);

-    число поверочных делений;

-    серийный номер весов;

-    параметры электропитания;

-    предельные значения температуры;

-    знак соответствия требованиям основных директив ЕС.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификация программного обеспечения осуществляется путем просмотра номера версии ПО во время прохождения теста после включения весов.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики, включая показатели точности:

1.    Класс точности весов по ГОСТ OIML R 76-1-2011.................................средний

2.    Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 3.

.........lmPel

от 0 до Мах

Таблица 3

3.    Предел допускаемого размаха....................

4.    Диапазон устройства выборки массы тары, кг

Лист № 4 Всего листов 5

5.    Диапазон устройства первоначальной установки нуля не превышает...........20 % Мах

6.    Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает........................................................................................4 % Мах

7.    Условия эксплуатации:

-    предельные значения температуры (Tm;n, Tmax), °С..................................+0, + 40

-    относительная влажность воздуха (без конденсации), %.....................от 5 до 85

8.    Условия хранения и транспортирования:

-    предельные значения температуры (Tmin, Tmax), °С................................-20, + 60

-    относительная влажность воздуха (без конденсации), %.....................от 5 до 95

9.    Параметры электропитания от сети переменного тока:

-    напряжением, В.............................................................................230 -10

-    частотой, Гц...........................................................................от 50 до 60

10.    Потребляемая мощность, В-А.......................................................................5

11.    Габаритные размеры (длина, ширина, высота), мм, не более.....................600,355,120

12.    Масса, кг, не более.................................................................................4,6

13.    Средняя наработка до отказа 2500 ч при средней загрузке средства измерений 8 часов в сутки.

14.    Средний срок службы весов, лет......................................................................5

Знак утверждения типа

Знак утверждения типа наносится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделом «Поверка» документа: «Весы платформенные МР30. Руководство по эксплуатации».

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005. Сведения о методиках (методах) измерений

приведены в документе «Весы платформенные МР30. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам платформенным МР30

1.    ГОСТ OIML R76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений

массы.

3.    Техническая документация изготовителя.

Рекомендации к применению

оказание услуг почтовой связи.
