Манометры сигнализирующие ДМ 8017Сг, 55202-13

Манометры сигнализирующие ДМ 8017Сг Назначение средства измерений

Манометры сигнализирующие ДМ 8017Сг (далее - приборы) предназначены для измерений избыточного давления различных неагрессивных сред и коммутации искробезопасных цепей.

Описание

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Под воздействием измеряемого давления свободный конец пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку прибора. Стрелка, перемещает контакты сигнализирующего устройства, которые коммутируют внешние электрические цепи на заданной уставке.

Сигнализирующее устройство прибора имеет один замыкающий и два размыкающих контакта.

Приборы изготавливаются в стальном корпусе диаметром 100 мм без фланца, с радиальным расположением штуцера. Кабельная коробка приборов имеет два отдельных кабельных ввода.

Приборы имеют две модификации изготовления:

-    со скользящими контактами сигнализирующего устройства;

-    с магнитным поджатием контактов сигнализирующего устройства.

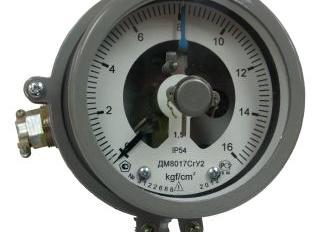

Общий вид прибора приведен на рисунке 1.

Схема обозначения мест для нанесения оттиска клейма поверителя и пломбировки приведена на рисунке 2.

/ /уУ .

' // ,

/ /

■\ \ Ч Л

-н'-Э

%hi-

ri'i—Hi-

'

- Heckd ианесЕИ-js 2ътис.ка клрйчп паПр.'-чтрля

Рисунок 2 - Схема обозначения мест для нанесения оттиска клейма и пломбировки от

несанкционированного доступа

Технические характеристики

Условное обозначение приборов и диапазон измерений приведены в таблице 1. Таблица 1

Пределы допускаемой основной приведенной погрешности измерений избыточного давления, %    ±1,5.

Вариация показаний не превышает абсолютного значения пределов допускаемой приведенной погрешности измерений избыточного давления и давления разреженной среды.

Параметры сигнализирующего устройства:

- Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений:

воздействия температуры окружающего воздуха, выраженное в процентах от верхнего предела показаний, не превышает значения, определяемого по формуле:

Д = ± К ■ Д,

где Kt - температурный коэффициент, равный 0,06 %/ °С - при определении изменения показаний прибора и не более 0,1 %/ °С - при определении изменения срабатываний сигнализирующего устройства;

At - абсолютное значение разности температур, определяемое по формуле

Д = |t2 -,

где t2 - предельное значение температуры, °С;

tj - температура окружающего воздуха 23 °С с допускаемым отклонением ± 5 °С.

По устойчивости к воздействию температуры и влажности окружающего воздуха приборы соответствуют группе исполнения С4 по ГОСТ Р 52931-2008 и имеют исполнение У категории 2 по ГОСТ 15150-69, но для работы при температуре от минус 40 до плюс 50 °С.

По устойчивости к механическим воздействиям прибор имеет исполнение L1 по ГОСТ Р 52931-2008.

Степень защиты приборов, обеспечиваемая оболочкой, по ГОСТ 14254-96    IP54.

Габаритные размеры прибора (высотахширинахдлина) мм, не более 168x151x165. Масса, кг, не более    1,4.

Средняя наработка на отказ, ч    66000.

Средний срок службы, лет    10.

Знак утверждения типа

Знак утверждения типа наносится на циферблат методом офсетной печати и на эксплуатационную документацию - типографским способом.

Комплектность

В комплект поставки входят:

Таблица 2

Поверка

осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Сведения о методах измерений

Метод измерений приведен в документе «Манометры сигнализирующие ДМ 8017Сг У2. Руководство по эксплуатации» ДМ0.283.001 РЭ.

Нормативные документы

1    ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

2    ТУ 4212-003-46316725-99 «Манометр сигнализирующий ДМ 8017Сг. Технические условия»

3    ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.

4    МИ 2124-90 Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.

5    ГОСТ Р 51330.0 «Электрооборудование взрывозащищенное. Общие требования».

6    ГОСТ Р 51330.10 «Электрооборудование взрывозащищенное. Искробезопасная электрическая цепь i».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
