| Номер в госреестре | 55206-13 |
| Наименование СИ | Анализаторы общего органического углерода в воде |
| Обозначение типа СИ | ASTRO TOC UV |
| Изготовитель | "HACH LANGE GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 17.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы общего органического углерода в воде ASTRO TOC UV (далее - анализаторы) предназначены для непрерывного измерения содержания в водных растворах общего органического углерода.
Принцип действия анализатора общего органического углерода в воде основан на дифференциальной кондуктометрии.
Анализатор выполнен в виде микропроцессорного блока с жидкокристаллическим дисплеем.
Конструктивно анализатор состоит из блока подготовки пробы и блока электроники. Основными элементами блока подготовки пробы являются:
- кислотный насос (насос пробы);
- камера удаления общего неорганического углерода;
- персульфатный насос (насос вторичного отбора пробы);
- трубка реакции;
- трубка реакции в УФ;
- блок насоса с возможностью регулировки расхода;
- холодильник;
- разделитель газа и жидкости.
Основными элементами блока электроники являются:
- ИК ячейка;
- контроллер дисплея \ клавиатуры;
- сетевой фильтр (подавление скачков тока и напряжения);
- вторичный источник питания (за защитной крышкой);
- переключатель напряжения питания;
- контроллер дисплея \ клавиатуры;
- сервисный выход RS232.

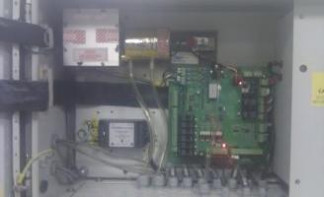

Внешний вид анализатора представлен на рис. 1-2.
ПО анализаторов состоит из встроенного программного обеспечения «ASTROTOCUV», специально разработанного для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и передачи результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ASTROTOCUV | fw0600.upd | 6.00 | C23670C80869D506 A3177F678334272A | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазон показаний массовой концентрации растворенного общего органического углерода в воде, мкг/л | от 16 до 50000 |
| Диапазон измерений массовой концентрации растворенного общего органического углерода в воде, мкг/л | от 200 до 50000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного общего органического углерода в воде, % | ±5 |
| Электропитание: - напряжение, В - частота, Г ц - потребляемая мощность, ВА, не более | от 85 до 265 (или постоянный ток 24 В) 47 - 63 20 |
| Г абаритные размеры, длинах ширинах высота, мм, не более | 983x675x220 |
| Масса, кг, не более | 54 |
| 1 | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до 50 от 30 до 95 (без конденсации) от 79 до 124 |
| Вероятность безотказной работы комплекта за 1000 ч, не менее | 0,99 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч | 8000 |
Знак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
В комплект входят:
1. Анализатор - 1 шт.
2. Канистра для реагентов - 4 шт.
3. Комплект ЗИП - 1 шт.
4. Руководство по эксплуатации - 1 экз.
5. Методика поверки «Анализаторы общего органического углерода в воде ASTRO TOC UV. Методика поверки. МП-242-1530-2013» - 1 экз.
осуществляется по документу МП-242-1530-2013 «Анализаторы общего органического углерода в воде ASTRO TOC UV. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в апреле 2013 г.
Средства поверки:
1. Сахароза чда ГОСТ 5833-75.
2. Вода дистиллированная ГОСТ 6709-72.
3. Термостат жидкостной ТС-01. Диапазон регулирования температуры не менее 10-95 °С; погрешность не более ±0,03 °С.
4. Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1.
Методика измерений изложена в руководстве по эксплуатации “Анализаторы общего органического углерода в воде ASTRO TOC UV. Руководство по эксплуатации”
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода в воде ASTRO TOC UV
Техническая документация фирмы «HACH LANGE GMBH», Германия
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 19 |
| Поверителей | 5 |
| Актуальность данных | 18.11.2024 |
