| Номер в госреестре | 55207-13 |
| Наименование СИ | Твердомеры портативные |
| Обозначение типа СИ | TIV |
| Изготовитель | "GE Sensing & Inspection Technologies GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 14.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Твердомеры портативные TIV (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.
Твердомеры представляют собой портативные приборы, состоящие из электронного блока и датчика.
Измерение твердости осуществляется с использованием алмазной пирамиды Виккерса в качестве индентора. Испытательная нагрузка прикладывается оператором вручную. Твердомер производит измерение длин диагоналей отпечатка и определяет значение твёрдости по среднему значению длин диагоналей.
Твердомеры могут комплектоваться датчиками TIV 105 с величиной прикладываемой нагрузки 49 Н и датчиками TIV 101 с величиной прикладываемой нагрузки 9,8 Н.

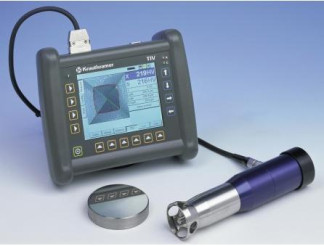

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Встроенное программное обеспечение (ПО) используется для управления работой твердомера, а также для визуального отображения, хранения и статистической обработки ре
зультатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение для твердомеров портативных TIV | TIV | v 01.00.10 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические характеристики твердомеров с датчиками TIV 105 приведены в таблице 2.
Таблица 2
| Диапазон измерений твёрдости по шкалам | Пределы допускаемых абсолютных погрешностей твердомеров | |
| Роквелла С | (22 - 68) HRC | ± 2,5 HRC |
| Роквелла В | (35 - 100) HRB | ± 5 HRb |
| Бринелля | (75 - 450) НВ (HBW) | ± 15 HB (HBW) |
| (450 - 650) НВ (HBW) | ± 25 HB (HBW) | |
| Виккерса | (75 - 1000) HV | ± 15 HV |
| Шора D | (23.- 100) HSD | ± 4 HSD |
Метрологические характеристики твердомеров с датчиками TIV 101 приведены в таблице 3.
Таблица 3
| Диапазон измерений твёрдости по шкалам | Пределы допускаемых абсолютных погрешностей твердомеров | |
| Роквелла С | (22 - 50) HRC | ± 2 HRC |
| Роквелла В | (35 - 100) HRB | ± 5 HRb |
| Бринелля | (75 - 250) НВ (HBW) | ± 15 HB (HBW) |
| Виккерса | (30 - 500) HV | ± 15 HV |
| Шора D | (23 - 67) HSD | ± 4 HSD |
Рабочие условия применения:
температура воздуха, °С........................................
от 0 до 50; от 10 до 75.
12;
7,2.
относительная влажность воздуха, при 25 оС, %
Напряжение питания, В:
внешнее через адаптер от сети переменного тока (100-240) B внутреннее от блока металл-гидридных аккумуляторов MIC 20-BAT
ширина , высота
220;
52.
2,03
диаметр
Масса с датчиком, кг, не более . ,
Знак утверждения типа наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
В комплект поставки входят:
| электронный блок | 1 | шт. |
| датчик ручной TIV 105 или TIV 101 (по заказу) | 1 шт.; | |
| сетевой адаптер | 1 | шт.; |
| вспомогательные принадлежности | 1 | шт. |
| руководство по эксплуатации | 1 | экз. |
| методика поверки | 1 | экз. |
осуществляется по документу TIV - 01 МП «Твердомеры портативные TIV. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.
Основные средства поверки: эталонные меры твёрдости 2 разряда типа МТР, МТБ, МТВ по ГОСТ 9031 - 75 и МТШ по ГОСТ 8.426-81.
Твердомеры портативные TIV. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к твердомерам портативным TIV
ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».
ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
