| Номер в госреестре | 55208-13 |
| Наименование СИ | Анемометры |
| Обозначение типа СИ | ДВЭС-2 |
| Изготовитель | Закрытое акционерное общество "Научно-производственное предприятие "Электронстандарт" (ЗАО "НПП "Электронстандарт"), г. Санкт-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 19.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анемометры ДВЭС-2 (далее - ДВЭС) предназначены для измерений скорости и направления воздушного потока (ветра) и передачи результатов измерений по цифровым каналам связи в стандарте RS-485 на внешние устройства отображения информации или системы сбора метеорологических данных.
Принцип измерений основан на преобразовании движения воздушного потока во вращение чашечного ветрочувствительного элемента (вертушки), частота вращения которого пропорциональна скорости воздушного потока (ветра). Частота вращения вертушки преобразуется в цифровой код.
Для измерений направления воздушного потока используется флюгер, угловое положение оси которого также преобразуется в цифровой код.
Цифровые коды с информацией о скорости и направлении воздушного потока (ветра) обрабатываются и преобразуется контроллером в последовательность ASCII - кодов, передаваемых по цифровым каналам связи в стандарте RS-485.
Для отображения данных (скорости и направления) используется компьютер, обеспечивающий прием цифровых сигналов в стандарте RS485, на котором установлена специализированная программа HyperTerminal из состава ОС Windows, или информация передается в системы сбора метеорологических данных.

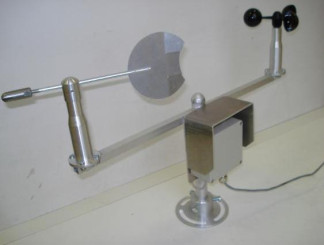

Внешний вид ДВЭС показан на рисунке 1.
место
“пломбирования
Встроенное программное обеспечение ДВЭС обеспечивает расчет скорости и направления воздушного потока (ветра), обработку и передачу данных раз в секунду на индикаторные устройства или системы сбора метеорологических данных.
Идентификационные данные ПО ДВЭС по МИ 3286-2010 приведены в таблице 1.
| Наименование программного обеспечения | Идентификационный номер программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа анемометра ДВЭС-2 | 643. ЕСКТ. 00001-14 | v. 14 | А82С5614 | CRC32 |
Уровень защиты программного обеспечения по МИ 3286-2010 - А.
Основные метрологические и технические характеристики ДВЭС представлены в таблице 2.
Таблица 2
| Наименование параметра | Значение параметра |
| Диапазон измерений скорости воздушного потока (ветра), м/с | 0,5 - 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока (ветра), м/с, где V - измеренное значение скорости воздушного потока (ветра), м/с, | ± (0,3+0,02-V) V< 10 ± 0,05-V V >10 |
| Диапазон измерений направлений воздушного потока (ветра), градус | 0-360 |
| Пределы допускаемой абсолютной погрешности, измерений направления воздушного потока (ветра), градус | ± 3 |
| Напряжение питания постоянного тока, В (внешний источник) | от 20 до 27 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры, мм | 400х280х520 |
| Масса, кг | 3,2 |
| Диапазон температуры окружающей среды, оС | от минус 50 до 50 |
| Относительная влажность окружающего воздуха, % | до 98 при 35 оС |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 20000 |
Знак утверждения типа наносят на корпус анемометра ДВЭС-2 и на титульный лист руководства по эксплуатации.
В комплект поставки анемометра ДВЭС-2 входят:
Т аблица 3
| 1. Анемометр ДВЭС-2 ЕСКТ.416136.002 | 1 шт. |
| 2. Руководство по эксплуатации ЕСКТ.416136.002РЭ | 1 шт. |
| 3. Методика поверки МП 2550-0135-2013 «Анемометр ДВЭС-2. Методика поверки» | 1 шт. |
| 4. Запасные части и принадлежности | 1 комплект |
осуществляется по документу МП 2550-0135-2013 «Анемометры ДВЭС-2. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” 29.07.2013 г. Основные средства измерений, применяемые при поверке:
- Аэродинамическая установка с диапазоном воспроизведения скоростей воздушного потока от 0,5 до 60 м/с и абсолютной погрешностью ± 0,015-V где V- скорость воздушного потока, м/с;
-поворотное устройство (круговой лимб, угломер) с погрешностью не более ±1°.
Сведения о методиках измерений скорости и направления воздушного потока (ветра) изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анемометрам ДВЭС-1
ГОСТ 8.542-86 ГСИ. «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
Технические условия ЕСКТ.416136.002 ТУ ««Анемометр ДВЭС-2».
-осуществление деятельности в области гидрометеорологии -осуществление деятельности в области охраны окружающей среды
| Зарегистрировано поверок | 385 |
| Поверителей | 15 |
| Актуальность данных | 18.11.2024 |
