Газоанализаторы AC32M/CNH3 мод. AC32M, AC32M/CNH3, 55213-13

Назначение

Газоанализаторы AC32M/CNH3 модификаций AC32M, AC32M/CNH3 (далее - газоанализаторы) предназначены для измерений массовой концентрации или объемной доли оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (КОх) и аммиака (NH3) в воздушных средах.

Описание

Принцип действия измерительного блока газоанализаторов - хемилюминесцентный (в газовой фазе). Метод основано на принципе измерения интенсивности излучения при хе-милюминесцентной реакции, возникающей между молекулами NO и озона. Газоанализатор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO путем обработки нескольких сигналов от ФЭУ. Затем переключением клапанов поток газовой пробы направляется в обогреваемый молибденовый конвертер, где NO2 превращается в NO. После этого газоанализатором измеряется общее содержание NOx в пробе. Встроенный микропроцессор вычисляет разность между NOx и NO и выдает содержание NO2. Все три значения запоминаются, в результате чего прибор может регистрировать как мгновенные, так и выдавать усредненные значения всех компонентов.

Газоанализаторы выпускаются в двух модификациях:

-    модификация АС32М без блока конвертера;

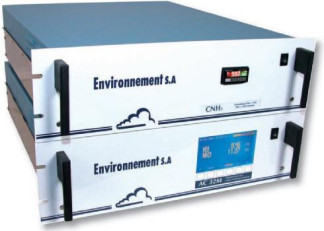

-    модификация АС32М/CNH3 с блоком конвертера CNH3.

Принцип действия конвертера CNH3 заключается в следующем: анализируемая газовая проба подается на вход конвертера и делится на два потока:

первый поток проходит через блок, где происходит восстановление NO2 до NO, далее эта газовая смесь попадает на вход газоанализатора АС32М и происходит измерение содержания NOx = NO + NO2;

второй поток проходит через блок, где при температуре 980 оС происходит окисление аммиака до NO, далее смесь попадает на вход газоанализатора АС32М и происходит измерение содержания суммы оксидов азота и аммиака Ny. Содержание аммиака рассчитывается как разность Ny - NOx.

Анализируемая газовая проба может поступать на вход газоанализаторов, минуя конвертер. В этом случае осуществляет измерение содержания оксида азота (NO) суммы оксидов (NOx) и разности между ними, соответствующей содержанию диоксида азота (NO2).

На дисплей газоанализаторов может выводиться следующая информация: содержание в пробе NO/NO2/NOx или содержание в пробе NOx/Ny/NH3.

Переключение диапазонов измерений газоанализаторов осуществляется при переходе от единиц измерений ppb к ppm (от мкг/м3 к мг/м3). Перевод газоанализаторов в тот или иной режим работы осуществляется с помощью служебных клавиш, расположенных на лицевой панели прибора.

Результаты измерений выводятся :

•    на буквенно-цифровой дисплей, расположенный на передней панели;

•    в виде аналоговых выходных сигналов - 0 - 1 В, 0 - 10 В, 0 - 20 мА, 4 - 20 мА;

•    в виде цифрового выходного сигнала через плату последовательного интерфейса RS 232/422 для связи с компьютером;

•    в виде цифрового выходного сигнала через интерфейс Ethernet для связи с компьютером.

На передней панели приборов расположены:

дисплей, который обеспечивает вывод результатов измерений в выбранных единицах измерений: млн-1 (ppm), млрд-1 (ppb) или мг/м3(мкг/м3), а также вывод информации, необходимой для программирования и для тестирования прибора;

клавиатура для управления работой прибора, программирования его функций и тестирования.

Отбор пробы воздуха осуществляется с помощью внешнего побудителя расхода.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение АС32М.

Программное обеспечение осуществляет функции:

•    расчет содержания определяемого компонента,

•    отображение результатов измерений на ЖКИ дисплее газоанализатора;

•    передачу результатов измерений по интерфейсу связи с ПК,

•    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

•    контроль общих неисправностей (связь, конфигурация);

•    контроль архивации измерений,

•    контроль внешней связи (RS 232/422/ Ethernet).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Метрологические и технически характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 2.

Т аблица 2.

2)    Номинальная цена единицы наименьшего разряда индикатора (для объемной доли):

(0,0 — 999,9) млрд-1 (ppb)    0,1 млрд-1 (ppb)

(1000 — 9999) млрд-1 (ppb)    1 млрд-1 (ppb)

(0,000 — 9,999) млн--11 (ppm)    0,001 млн-1- 1 (ppm)

(10,00 — 50,00) млн-1 (ppm)    0,01 млн-1 (ppm)

3)    Время установления показаний (время усреднения) Т0,9, с    40 - 300

4)    Предел допускаемой вариации показаний газоанализаторов: 0,5, в долях от пределов допускаемой основной погрешности.

5)    Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы: 0,3, в долях от пределов допускаемой основной погрешности.

6)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С:

± 0,5, в долях от пределов допускаемой основной погрешности.

7)    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, указанных в п.14: 1,0, в долях от пределов допускаемой основной погрешности.

8)    Время прогрева газоанализатора, мин, не более    60

9)    Напряжение питания переменным током частотой (50 ± 1) Гц, В    (230 ± 23)

10)    Габаритные размеры, мм, не более

-    блок конвертера - длина 591, ширина 483, высота 133;

-    измерительный блок газоанализатора - длина 591, ширина 483, высота 133.

11)    Масса, кг, не более

-    блок конвертера - 8;

-    измерительный блок газоанализатора - 25.

12)    Потребляемая электрическая мощность, В-А, не более    560

13)    Условия эксплуатации:

-    диапазон температур окружающей среды, оС    от 10 до 35

-    относительная влажность окружающего воздуха:    до 95 %

(при температуре 30 оС)

-    диапазон атмосферного давления, кПа    от 84 до 106,7

14)    Параметры и состав анализируемой газовой смеси:

-    температура газовой смеси на входе газоанализатора, оС    от 10 до 35

-    номинальное значение объемного расхода газовой смеси на входе газоанализатора, (обеспечивается внешним побудителем расхода) и допускаемое отклонение: (0,7±0,1) дм3/мин;

-    содержание неизмеряемых компонентов, не более: метан    1000 млн-1;

озон    1 млн-1;

оксид углерода    200 млн-1;

диоксид углерода    0,03 % (об);

диоксид серы    10 млн-1.

15)    Средняя наработка на отказ    24000 ч (при доверительной вероятности Р=0,95)

16)    Средний срок службы    10 лет

Знак утверждения типа

Знак утверждения типа наносится способом компьютерной графики на титульный лист руководства по эксплуатации и на табличку, расположенную на задней панели газоанализаторов.

Комплектность

Комплект поставки газоанализаторов приведен в таблице 3.

Таблица 3.

Поверка

осуществляется по документу МП-242-1599-2013 «Газоанализаторы АС32М/СNH3 модификаций AC32M, AC32M/CNH3. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14 июня 2013 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными образцами состава: газовые смеси NO2/N2, NO/N2, NH3/N2 в баллонах под давлением по ТУ 6-16-2956-92;

-    генератор нулевого воздуха ZAG мод. ZAG7001 фирмы Environnement s.a (№ 37681-08 в Госреестре СИ РФ).

-    поверочный нулевой газ (ПНГ) - воздух по ТУ 6-21-5-82.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы АС32М/СNH3. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам АС32М/С1ЧНз

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.

3    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

4    ГОСТ 12.1.005-88 система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

5    Техническая документация фирмы - изготовителя.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды, выполнение работ по обеспечению безопасных условий и охраны труда
