Анализаторы автоматические модульные Freedom EVOlyzer, 55216-13

Назначение

Анализаторы автоматические модульные исполнение Freedom EVOlyzer (далее по тексту - анализаторы) предназначены для измерения оптической плотности жидких проб в 96-луночном планшете при проведении иммуноферментных исследований.

Описание

Принцип действия анализаторов основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец.

Анализаторов состоят из рабочего стола, иммуноферментного блока, пипетирующего манипулятора, транспортирующего манипуляторов и вошера микропланшетного.

В зависимости от длины рабочего стола и типа пипетирующего манипулятора различают следующие модификации анализаторов:

•    Freedom EVOlyzer 100/4

•    Freedom EVOlyzer 150/4

•    Freedom EVOlyzer 150/8

•    Freedom EVOlyzer 200/8

Пипетирующий манипулятор используется для раскапывания жидкостей различного объема в микропланшеты.

Транспортирующий манипулятор служит для переноса микропланшет на различные позиции на рабочем столе или на полки для хранения.

Иммуноферментный блок обеспечивает горизонтальное перемещение планшета и предназначен для измерения оптической плотности жидких проб. Источником излучения служит галогеновая лампа, приемником излучения служит линейка кремниевых фотодиодов, перекрывающая спектральный диапазон от 340 до 750 нм. В иммуноферментном блоке может быть установлено 4, 6 интерференционных светофильтров или градиентный фильтр.

Программное обеспечение

В анализаторах используется внешнее ПО

Внешнее программное обеспечение (ПО) предустановленно на ПК, который соединен с исполнительной частью анализатора посредством RS232 кабеля. ПО осуществляет контроль и управление всеми этапами операции, начиная от позиционирования отдельных частей и заканчивая тестами самодиагностики. Также в задачу ПО входит получение информации от анализатора относительно измеренной оптической плотности, пересчёт её в требуемые диагностические величины (концентрацию веществ), ведение баз данных.

Метрологическая значимая часть ПО находится в файле setup.exe, входящего в состав комплекса файлов ПО «Freedom Evolution».

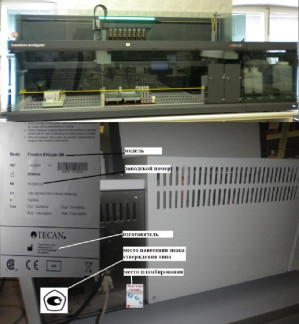

Для ограничения доступа внутрь корпуса анализатора производится его пломбирование. Для входа в ПО необходимо ввести пароль.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения для анализаторов указаны в таблице 1.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С»

Технические характеристики

В таблице 2 приведены технические и метрологические характеристики анализаторов.

Т аблица 2_

*- длины волн указаны для стандартной комплектации, по отдельному заказу могут быть установлены другие интерференционные светофильтры с длинами волн максимумов пропускания в спектральном диапазоне от 340 до 750 нм

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель анализатора методом наклеивания.

Комплектность

* - количество и состав в зависимости от заказа

Поверка

осуществляется по документу МП 43.Д4-13 «Анализаторы автоматические модульные исполнение Freedom EVOlyzer. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 13 июня 2013 г.

Основное средство поверки - комплект светофильтров поверочный КСП-01, № Госреестра 18091-03. Пределы допускаемой погрешности измерения зональной оптической плотности: ±0,006 Б в диапазоне 0,000-0,400 Б, ±1,5% в диапазоне

0,401-4,500 Б.

Сведения о методах измерений

Приведены в Руководстве по эксплуатации на Анализаторы автоматические модульные исполнение Freedom EVOlyzer.

Нормативные и технические документы, устанавливающие требования к Анализаторам автоматическим модульным исполнение Freedom EVOlyzer

1    ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие технические условия.

2    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление деятельности в области здравоохранения.
