| Номер в госреестре | 55221-13 |
| Наименование СИ | Приборы для измерения твердости резины по Шору А |
| Обозначение типа СИ | моделей 2033 ТИР-Р |
| Изготовитель | Общество с ограниченной ответственностью "Импульс" (ООО "Импульс"), г. Иваново |
| Год регистрации | 2013 |
| Срок свидетельства | 19.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033 ТИР-РА (далее - приборы) предназначены для определения твердости резины и резиновых изделий по методу Шора А в соответствии с ГОСТ 263-75. Применяются в производственных и лабораторных условиях на предприятиях резинотехнической промышленности, в научноисследовательских организациях и других отраслях народного хозяйства.
Принцип действия приборов основан на внедрении стального индентора в образец из резины при полном контакте измерительной площадки с образцом. Перемещение индентора отсчитывается по шкале прибора. Чем выше твердость исследуемого образца, тем больше сопротивление резины погружению в неё индентора.
Прибор 2033 ТИР-Р состоит из корпуса, в котором монтируется механизм измерения силы и деформации. Через нижнее отверстие в корпусе проходит индентор, который вворачивается в резьбовое отверстие рейки. В корпусе имеется головка, служащая для нажатия на прибор при измерении твердости.
При нажатии на испытуемую поверхность индентор через рейку передает усилие сопротивления материала на пружину, деформируя её. Перемещение индентора через рейку и зубчатую передачу передается на стрелку прибора, которая поворачивается на определенный угол, выраженный на шкале в единицах твердости. В комплектации к прибору 2033 ТИР-Р прилагается специальная насадка для измерения твердости образцов из резины, имеющих большую площадь.
Фотография общего вида прибора 2033 ТИР-Р представлена на рисунке 1.
Прибор модели 2033 ТИР-РА состоит непосредственно из прибора 2033 ТИР-Р и приспособления для работы с приложением постоянной нагрузки и выдержкой времени.
Приспособление состоит из основания, смонтированного на нем стола для установки образцов, колонки, несущей на себе кронштейн с грузом для прижима образца и панели управления. В панели управления находится реле времени, позволяющее устанавливать время выдержки образца под нагрузкой.

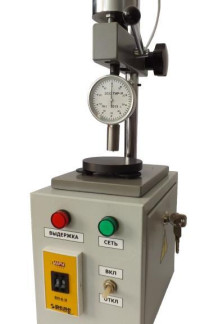

Фотография общего вида прибора модификации 2033 ТИР-РА представлена на рисунке 2.
Схема пломбировки приборов 2033 ТИР-Р и 2033 ТИР-РА от несанкционированного доступа представлена на рисунке 3.
| № п/п | Наименование характеристики | Значение характеристики | |
| 2033 ТИР-Р | 2033 ТИР-РА | ||
| 1 | 2 | 3 | 4 |
| 1. | Диапазон измерения твердости по Шору А, ед. твердости | От 0 до 100 | |
| 2. | Предварительная нагрузка, Н | 0,549 ± 0,080 | |
| 3. | Предельная нагрузка, Н | 8,064 ± 0,080 | |
| 4. | Цена деления отсчетного устройства, ед. твердости | 1 | |
| 5. | Вылет индентора от опорной поверхности при нулевом показании, мм | 2,50 ± 0,04 | |
| 6. | Пределы допускаемой абсолютной погрешности по нагрузке в любой точке шкалы прибора, Н | ±0,08 Н (± 1 деление шкалы) | |
| 7. | Пределы допускаемой абсолютной погрешности перемещения индентора в любой точке шкалы прибора, мм | ± 0,025 (± 1 деление шкалы) | |
| 8. | Усилие, создаваемое грузом, Н | - | 9,8 ± 0,1 |
| 9. | Время выдержки образца под нагрузкой, с | - | 3,0; 15,0 |
| 10. | Пределы допускаемой абсолютной погрешности времени выдержки образца под нагрузкой, с для времени выдержки 3 с для времени выдержки 15 с | - | +1 ±1 |
| 11. | Рабочее пространство, мм: -расстояние от стола до индентора -расстояние от оси индентора до колонки | - | от 0 до 80 не менее 65 |
| 12. | Габаритные размеры, мм, не более: длина х ширина х высота | 30 х 60 х 120 | 210 х 140 х 310 |
| 13. | Масса прибора, кг, не более: | 0,2 | 5,9 |
| 14. | Напряжение сетевого питания, В: | - | 220 ±10 % |
| 15. | Потребляемая мощность, Вт, не более: | - | 15 |
наносится на титульный лист паспорта в верхней левой части типографским способом, на фирменную табличку и на шкале прибора фотохимическим способом.
В стандартный комплект входят следующие компоненты:
| Наименование | Количество |
| 1 | 2 |
| Прибор | 1 |
| Футляр | 1 |
| Насадка для определения твердости на образцах большой площади | 1 |
| Приспособление для работы с приложением постоянной нагрузки и выдержкой времени (для мод. 2033 ТИР-РА) | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 55221-13 «Приборы для измерения твердости резины по Шору А моделей 2033 ТИР-Р, 2033-ТИР-РА. Методика поверки», разработанному и утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 14.08.2013 г.
При поверке используются следующие основные средства поверки.
| № п/п | Наименование средства измерений | Метрологические характеристики | |
| Диапазон измерений | Погрешность, класс точности | ||
| 1 | 2 | 3 | 4 |
| 1. | Микроскоп измерительный универсальный | от 0 до 200 мм | ±5 мкм |
| 2. | Микрометр МК-25 | от 0 до 25 мм | КТ1 |
| 3. | Штангенциркуль ШЦЦ-300-0,01 | от 0 до 300 мм | ±0,03 мм |
| 4. | Весы лабораторные | НПВ 2 кг d=е= 100 мг | КТ высокий |
| 5. | Меры длины концевые плоскопараллельные | от 0,5 до 100 мм | КТ3 |
| 6. | Набор щупов | от 0,02 до 0,5 мм | КТ2 |
| 7. | Секундомер СОПпр-2а-3-000 | от 0 до 30' | КТ3 |
| 8. | Динамометр электронный | от 0,01 до 0,1 кН | ±0,25 % |
7
В соответствии с документом: «Приборы для измерения твёрдости резины по Шору А моделей 2033 ТИР-Р и 2033 ТИР-РА. Паспорт»
Нормативные и технические документы, устанавливающие требования к приборам для измерения твердости резины по Шору А
ГОСТ 8.406-80 «Твердомеры для резины. Методы и средства поверки»;
ГОСТ 263-75 «Резина. Метод определения твердости по Шору А»;
«Приборы для измерения твёрдости резины по Шору А моделей 2033 ТИР-Р и 2033 ТИР-РА. Паспорт»;
ТУ4271-006-75911452-13 «Приборы для измерения твёрдости резины по Шору А моделей 2033 ТИР-Р и 2033 ТИР-РА.
