| Номер в госреестре | 55222-13 |
| Наименование СИ | Микроанализатор рентгеновский с детектором в составе электронного микроскопа |
| Обозначение типа СИ | Aztech Advanced Inca Energy 350 (микроанализатор) Х-max 80 (детектор) Mira 3 LMU (микроскоп) |
| Изготовитель | "Oxford", Великобритания |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Микроанализатор рентгеновский Aztech Advanced Inca Energy 350 с детектором Х-max 80, зав. № 59229 (далее - микроанализатор) предназначен для измерения массовой доли элементов от углерода до урана в микрообъеме различных твердых веществ и материалов.
Принцип действия микроанализатора основан на методе рентгеновского микроанализа, сущность которого заключается в возбуждении атомов анализируемого вещества электронным пучком (зондом) высокой энергии с одновременной регистрацией характеристического рентгеновского излучения атомов, входящих в состав этого вещества.
Микроанализатор работает по энергодисперсионному принципу, в соответствии с которым происходит одновременная регистрация всех участков рентгеновского спектра. Для осуществления указанного принципа микроанализатор снабжен сверхтонким входным окном SATW для регистрации легких элементов, начиная с углерода.
Микроанализатор конструктивно включает в себя основной блок с детектором Х-max 80 на базе энергодисперсионного спектрометра и блок управления.
В качестве детектора характеристического рентгеновского излучения микроанализатора используется кремниевый дрейфовый детектор (SDD).
Источником электронов высокой энергии является электронная пушка сканирующего электронного микроскопа Mira 3 LMU. Электроны, испускаемые катодом, ускоряются электронной пушкой и сводятся в пучок, который дополнительно фокусируется конденсор-ными линзами и проецируется на объект. Ускоряющее напряжение от 0,5 до 30 кВ. При проведении микроанализа используются увеличения микроскопа от х35 до х30000. Диаметр образца не более 125 мм. Область анализа составляет от мкм2 до 20 мм2.
Управление работой микроанализатора и обработка данных измерений осуществляется с помощью компьютера типа IBM PC и специализированной аналитической системы -программного обеспечения Aztec, при этом вывод информации о массовых долях анализируемых элементов осуществляется на монитор микроанализатора, а значения массовых долей элементов могут выводиться на USB-накопитель при задании в программном обеспечении микроанализатора соответствующей команды.
Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, корпус основного блока микроанализатора и системный блок управления микроанализатором снаружи опломбированы.

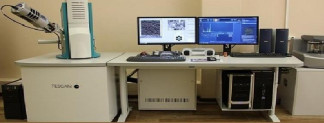

Фото общего вида микроанализатора Aztech Advanced Inca Energy 350 с детектором Х-max 80 в составе электронного микроскопа Mira 3 LMU приведено на рисунке 1. Отдельное фото микроанализатора представлено на рисунке 2.
1 - рентгеновский микроанализатор с детектором; 2 - колонна электронного микроскопа;
3 - монитор электронного микроскопа; 4 - монитор рентгеновского микроанализатора;
5 - аналитическая система Aztec; 6 - источник бесперебойного питания; 7 - электронный блок микроскопа; 8 - системный блок электронного микроскопа; 9 - системный блок управления рентгеновским микроанализатором; 10 - насос в звукопоглощающем коробе
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик микроанализатора.
Идентификационные данные программного обеспечения
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Aztec.exe | 2.0.20430.1 | 34fd8b1620f4085e 89223462083cf950 | MD5 Hasher |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазон измерений массовой доли элементов, % | от 0,2 до 100,0 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений массовой доли элементов, %, в поддиапазоне измерений: - от 0,2 до 1,5 % вкл. | 10 |
| - св. 1,5 до 10,0 % вкл. | 5,0 |
| - св. 10,0 до 20,0 % вкл. | 2,0 |
| - св. 20,0 до 100,0 % вкл. | 1,0 |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов, %, в поддиапазоне измерений: - от 0,2 до 1,5 % вкл. | ± 35 |
| - св. 1,5 до 10,0 % вкл. | ± 30 |
| - св. 10,0 до 20,0 % вкл. | ± 10 |
| - св. 20,0 до 100,0 % вкл. | ± 5,0 |
| Нестабильность показаний за 5 часов непрерывной работы, %, не более | 5,0 |
| Параметры электрического питания: - напряжение сетевого питания, В | 220 |
| - частота питающей сети, Гц | 50 |
| 1 | 2 |
| Габаритные размеры, мм, не более | |
| (длина, ширина, высота) | |
| - основной блок с детектором | 130x120x675 |
| - блок управления | 250x180x250 |
| Масса, кг, не более | |
| - основной блок с детектором | 10 |
| - блок управления | 20 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 17 до 24 |
| - относительная влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Знак утверждения типа наносится на титульный лист «Паспорта» и на корпус микроанализатора (на заднюю поверхность основного блока) в виде наклейки.
| Наименование изделия | Обозначение | Кол-во |
| Микроанализатор рентгеновский Aztech Advanced Inca Energy 350 с детектором X-max 80 в составе: - основной блок с детектором - блок управления микроанализатора | - | 1 шт. 1 шт. |
| Программное обеспечение с Руководством пользователя на русском | Aztec | 1 шт. |
| языке и в подлиннике | 1 шт. | |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 17-223-2013 | 1 экз. |
осуществляется по документу МП 17-223-2013 «ГСИ. Микроанализатор рентгеновский Aztech Advanced Inca Energy 350 с детектором Х-max 80 в составе электронного микроскопа Mira 3 LMU. Методика поверки», утвержденному ФГУП «УНИИМ» в августе 2013 г. Эталоны, используемые при поверке:
- стандартные образцы (СО) состава сталей легированных - ГСО 4506-92П-4510-92П (комплект ЛГ32д-ЛГ36д): образцы с индексами ЛГ32д, ЛГ 35д;
- СО состава сплава медно-цинкового - ГСО 2667-83-2671-83 (комплект): образцы с индексами 1363, 1365;
- СО состава бронзы оловянной - ГСО 7002-93 (комплект М184): образец с индексом
1841;
- другие СО состава утвержденного типа в соответствии с требованиями ГОСТ 8.315, соответствующие области применения микроанализатора.
Методика измерений представлена в «Руководстве пользователя».
Нормативные и технические документы, распространяющиеся на микроанализатор Aztech Advanced Inca Energy 350 с детектором Х-max 80
Техническая документация изготовителя «Oxford», Великобритания.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
