| Номер в госреестре | 55225-13 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | SERVOPRO CHROMA |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 03.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Хроматографы газовые SERVOPRO CHROMA Назначение средства измерений
Хроматографы газовые SERVOPRO CHROMA (далее - хроматографы) предназначены для измерения содержания примесей органических и неорганических веществ в газах: азоте, аргоне, гелии, кислороде, водороде и воздухе.
Принцип действия хроматографов основан на разделении примесных компонентов в газах на хроматографической колонке и последующем детектировании компонентов плазменно-эмиссионным или пламенно-ионизационным детекторами.
Хроматограф предназначен для измерения концентраций азота (N2), водорода (H2), аргона (Ar), оксида углерода (CO), диоксида углерода (CO2), кислорода (O2), метана (CH4), неона (Ne), суммы углеводородов СгС4 в пересчёте на пропан, ацетилена (С2Н2), этилена (С2Н4), этана (С2Н6), пропилена (С3Н6), пропана (С3Н8), бутадиена (С4Н6), бутана (С4Н10).
Встроенное программное обеспечение газовых хроматографов полностью автоматизирует выполнение хроматографического анализа: задание и контроль режимных параметров, формирование тревожных сигналов, касающихся состояния основных режимных параметров хроматографа, превышения установленных допусков на содержание примесных компонентов, обработку результатов измерений и их последующую передачу по протоколу Ethernet на внешний компьютер для просмотра хроматограмм в реальном времени и статистики состава газовых сред.

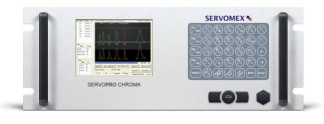

5ERVQMEX4
■' Jot
[ршбТзТвТво
яоя Ф
Идентификационные данные программного обеспечения. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| K4000 Software | 04400BL0_00. hex | 2.5.6.3 | 27cbf9d525606577 70d970321a668eb4 | MD5 |
Наименование и версия программного обеспечения (ПО) отображаются на экране хроматографов. Результаты измерений от преднамеренных изменений защищены с помощью системы паролей.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Диапазоны измерений объемной (молярной) доли примесных компонентов в газах приведены в таблице 2.
Таблица 2
| Определяемый компонент | Анализируемый газ | Диапазон измерений мин/макс., объемная (молярная) доля |
| Водород (H2), метан (CH4), оксид углерода (CO), диоксид углерода (CO2), сумма углеводородов С1-С4 в пересчёте на пропан, кислород (O2), этилен (С2Н4), бутан (С4Н10) | Азот | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
| Неон | от 0 до 1 % от 0 до 10 % | |
| Ацетилен (С2Н2) | от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % | |
| Этан (С2Н6), пропилен (С3Н6) | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 0 до 1 % | |
| Пропан (С3Н8) | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 | |
| Бутадиен (С4Н6) | от 0 до 10 млн-1 от 0 до 100 млн-1 |
| Определяемый компонент | Анализируемый газ | Диапазон измерений мин/макс., объемная (молярная) доля |
| Водород (H2), азот (N2), метан (CH4), оксид углерода (CO), пропан (СзН8), сумма углеводородов СгС4 в пересчёте на пропан | Аргон | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
| Диоксид углерода (CO2) | от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % | |
| Кислород (O2) | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 0 до 10 % | |
| Ацетилен (С2Н2), этилен (С2Н4) | от 0 до 100 млн-1 от 0 до 1000 млн-1 | |
| Азот (N2), метан (CH4), неон (Ne), кислород (O2), оксид углерода (CO), диоксид углерода (CO2) | Гелий | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
| Водород (H2) | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 | |
| Сумма углеводородов С1-С4 в пересчёте на пропан, аргон (Лг) | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % | |
| Водород (H2) | Кислород | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % |
| Оксид углерода (CO) | от 0 до 100 млн-1 | |
| Диоксид углерода (CO2) | от 0 до 10 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % | |
| Азот (N2) | от 0 до 100 млн-1 от 0 до 1000 млн-1 0 до 10 % | |
| Метан (CH4), аргон (Лг) | от 0 до 1 % | |
| Ацетилен (С2Н2) | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 | |
| Неон (Ne), этилен (С2Н4), этан (С2Н6), пропилен (СзНб), пропан (СзН8), сумма углеводородов С1-С4 в пересчёте на пропан | от 0 до 10 млн-1 |
| Определяемый компонент | Анализируемый газ | Диапазон измерений мин/макс., объемная (молярная) доля |
| Диоксид углерода (CO2), сумма углеводородов С1-С4 в пересчёте на пропан | Водород | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
| Оксид углерода (CO), кислород (O2) | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % | |
| Метан (CH4) | от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % | |
| Оксид углерода (CO), диоксид углерода (CO2), аргон (Ar) | Воздух | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % |
| Водород (H2), метан (CH4), ацетилен (С2Н2), этилен (С2Н4), этан (С2Щ), пропилен (С3Н6), пропан (С3Н8), бутан (С4Н1о), сумма углеводородов С1-С4 в пересчёте на пропан | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % | |
| Неон (Ne) | от 0 до 1 % от 0 до 10 % | |
| Бутадиен (С4Н6) | от 0 до 10 млн-1 от 0 до 100 млн-1 |
Диапазоны измерений объемной (молярной) доли компонентов в газах приведены в таблице 3.
Таблица 3
| Определяемый компонент | Анализируемый газ | Диапазон измерений мин/макс., объемная (молярная) доля |
| Метан (CH4), аргон (Ar) | Кислород | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 |
| Сумма углеводородов С1-С4 в пересчёте на пропан | от 0 до 10 млн-1 | |
| Аргон (Ar) | Водород | от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 |
Среднее квадратическое отклонение результата измерений, %, не более:
- приведенное к верхнему пределу диапазона измерений (в диапазоне от 0 до 10 млн-1)
5
5
250
- относительное (в диапазоне св. 10 млн-1)
Потребляемая мощность, Вт, не более
Масса, кг, не более Габаритные размеры, мм, не более
Условия эксплуатации:
27
482x600x177
о/~ч
от 5 до 40 от 10 до 90
от минус 20 до плюс 65
- температура окружающей среды, С
- относительная влажность, %
- температура хранения, °С
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- хроматограф газовый;
- фильтр-газопоглотитель;
- эксплуатационная документация;
- инструкция по поверке;
- программное обеспечение.
осуществляется по документу МП 55225-13 «Инструкция. Хроматографы газовые SERVOPRO CHROMA», разработанному и утвержденному ФГУП «ВНИИМС» 27 августа 2013 года и входящему в состав эксплуатационной документации.
Основные средства поверки:
- государственные стандартные образцы ГСО-ПГС №№ 10091-2012, 3769-87, 3717-87, 3724-87, 3777-87, 3791-87, 3795-87, 3797-87, 3810-87, 3847-87, 3854-87, 3865-87, 3885-87, 3921-87, 3944-87, 3955-87, 3970-87, 3972-87, 4002-87, 4006-87, 4272-88, 4291-88, 5007-89, 5010-89, 5011-89, 5844-91, 5846-91, 5868-91, 6400-92, 6404-92, 8379-2003, 8795-2006, 89592008, 8960-2008, 8964-2008, 8965-2008, 8966-2008, 8969-2008, 8971-2008, 8972-2008, 89732008, 8975-2008, 8978-2008, 8987-2008, 9068-2008, 9069-2008, 9122-2008, 9124-2008, 91252008, 9126-2008, 9133-2008, 9136-2008, 9141-2008, 9142-2008, 9168-2008, 9183-2008, 92082008, 9211-2008, 9213-2008, 9216-2008, 9218-2008, 9220-2008, 9224-2008, 9302-2009, 95382010, 9586-2010, 9591-2010, 9599-2010, 9600-2010, 9690-2010, 9710-2010, 9721-2010, 97372011, 9741-2011, 9749-2011, 9755-2011, 9757-2011, 9758-2011, 9785-2011, 9794-2011, 97972011, 9799-2011, 9801-2011, 9803-2011, 9804-2011, 9864-2011, ТУ 6-02-07-101-86;
- генератор газовых смесей ГГС-03-03, ТУ ШДЕК.418313.001 (рабочий эталон 1-го разряда);
- гелий газообразный высокой чистоты, ТУ 0271-001-45905715-02;
- аргон газообразный высокой чистоты марки 5.5, ТУ 2114-006-45905715-2010;
- азот газообразный высокой чистоты (первый сорт), ГОСТ 9293-74;
- кислород газообразный особой чистоты, ТУ 2114-001-05798345-2007;
- водород газообразный чистый, первый сорт, ГОСТ Р 51673-00.
нет.
Нормативные документы, устанавливающие требования к хроматографам газовым SERVOPRO CHROMA
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Техническая документация фирмы-изготовителя «Servomex Group Limited», Великобритания.
- осуществление деятельности в области охраны окружающей среды;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
