| Номер в госреестре | 55226-13 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | HC0137G07 |
| Изготовитель | "Environment One Corporation", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы HC0137G07 (далее - газоанализаторы) предназначены для измерения содержания водорода, азота и углекислого газа в газовых смесях.

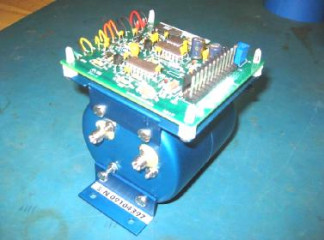

Газоанализатор состоит из первичного преобразователя, аналого-цифрового преобразователя, микропроцессорного блока, осуществляющего управление работой анализатора, блока питания.
Принцип измерения газоанализатора основан на использовании зависимости теплопроводности анализируемой газовой смеси от содержания в ней измеряемого компонента. Корпус газоанализатора имеет щитовое исполнение с пультом управления клапанами.
Таблица 1 - Идентификационные данные по программному обеспечению
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифи катора программного обеспечения |
| ПО для газоанализатора HC0137G07 | Микропрограмма | Не ниже 0.14 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Таблица 2 - Метрологические характеристики газоанализаторов HC0137G07
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % | Предел допускаемого приведенного к верхнему пределу измерений СКО случайной составляющей погрешности, % |
| H2 в CO2 | от 0 до 100 | 1 |
| H2 в N2 | от 80 до 100 | 1 |
| N2 в CO2 | от 0 до 100 | 1 |
Габаритные размеры, мм, не более 280х305х235
Выходной сигнал, мА от 4 до 20 Напряжение питания переменного тока, В 115±10% или 200±10%
Частота сети, Гц 50/60 Условия эксплуатации:
Температура окружающей среды, о С от 0 до 65
Относительная влажность окружающего воздуха, % от 0 до 95
Знак утверждения типа наносится на корпус газоанализатора методом наклейки и (или) на титульный лист паспорта типографским способом.
Газоанализаторы HC0137G07 Паспорт
2 шт. 2 шт. 1 экз.
Методика поверки Поверка
осуществляется по документу МП 55226-13 «Инструкция. Газоанализатор HC0137G07. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «РОСИСПЫТАНИЯ» в августе 2012 г.
Основные средства поверки:
- ГСО-ПГС в баллонах под давлением, выпускаемых по ТУ 6-16-2956-92:
- ГСО-ПГС Н2ЛЧ2 №№ 3938-87, 3940-87, 3941-87, 3933-87, 3924-87;
- ГСО-ПГС CO2/N2 №№ 3785-87, ГСО 3831-87, ГСО 3840-87;
- азот газообразный особой чистоты сорт 1-й по ГОСТ 9293-74;
- двуокись углерода газообразная высокой чистоты по ТУ 2144-011-45905715-2012.
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам HC0137G07
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация «Environment One Corporation», США.
Вне сферы государственного регулирования обеспечения единства измерений.
