| Номер в госреестре | 55230-13 |
| Наименование СИ | Приборы-имитаторы навигационных сигналов |
| Обозначение типа СИ | ЭИНС РТ2.890.005 (приборы) МРК40-МС (имитаторы) |
| Изготовитель | ФГАОУ ВПО "Сибирский федеральный университет", г.Красноярск |
| Год регистрации | 2013 |
| Срок свидетельства | 21.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы ЭИНС РТ2.890.005 - имитаторы навигационных сигналов МРК40-МС (далее
- приборы) предназначены для формирования радиочастотных спутниковых навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS.
Конструктивно приборы состоят из блочного каркаса и входящих в него плат и узлов. На передней панели приборов расположены следующие разъемы:
- разъем "Выход" - для подключения к радионавигационному приёмнику;
- разъем "Выход К" - для калибровки прибора;
- разъем "Вход АТТ" - для соединения с «Выход К»;
- разъемы "(— 1С" и (® 1С" - для подачи и получения сигнала метки времени;
- разъемы "(® 5МГц" и "(® 10МГц" - для подключения внешних устройств к выходам высокостабильной частоты 5 и 10 МГц, формируемых прибором;
- разъем "(— 5/10МГц" - для подачи на вход прибора внешнего ОГ с номинальным значением частоты 5 или 10 МГц.
На задней панели приборов размещены разъемы:
- разъем "~220 В" - для подключения к питающей сети 220 В;
- разъемы "СОМ1", "СОМ2", "USB" и "Ethernet" - для подключения внешней управляющей ПЭВМ.
На задней панели приборов расположены органы индикации, информирующие потребителя о состоянии прибора:
- включение питания (индикатор "ПИТАНИЕ" тумблера).
На задней панели приборов также расположены органы управления, позволяющие потребителю осуществлять включение/отключение питающего напряжения (тумблер).
Принцип действия приборов основан на формировании следующих радиотехнических навигационных сигналов по имитационным каналам:
- модулированных кодом стандартной точности (СТ) ГНСС ГЛОНАСС в частотных диапазонах L1 и L2 для литеров рабочих частот от минус 7 до 12;
- модулированных кодом СТ ГНСС ГЛОНАСС в частотном диапазоне L3;
- модулированных кодом C/A КНС GPS в частотном диапазоне L1.

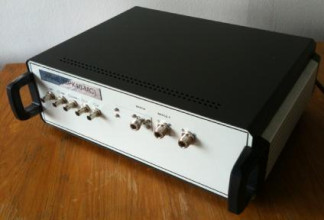

Внешний вид приборов, место нанесения наклейки «Знак утверждения типа» и пломбировки от несанкционированного доступа указаны на рисунке 1.
Программное обеспечение (ПО) «СПО МРК-40МС», предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа управления формирования навигационного сигнала | «СПО МРК-40МС» | 12 | c5e2cc1d23c42b22 35f4d2b9e3bcb1e0 | MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Метрологические и технические характеристики приборов приведены в таблице 1. Таблица 1_
| Наименование параметра или характеристики | Значение характеристики |
| Предел случайной составляющей инструментальной погрешности (по уровню вероятности 0,67) воспроизведения псевдодальности по фазе дальномерного кода в диапазонах частот L1, L2 (СТ-код) и L3 ГЛОНАСС, в диапазоне частот L1 GPS, м | 0,05 |
| Предел случайной составляющей инструментальной погрешности (по уровню вероятности 0,67) воспроизведения псевдодальности по фазе несущих частот в диапазонах частот L1, L2, L3 ГЛОНАСС и L1 GPS, м | 0,001 |
| Предел случайной составляющей инструментальной погрешности (по уровню вероятности 0,67) воспроизведения радиальной псевдоскорости, м/с | 0,005 |
| Пределы изменения систематической составляющей инструментальной погрешности воспроизведения псевдодальности по фазе дальномерного кода в диапазонах частот L1, L2 (СТ-код) и L3 Г ЛОНАСС за сутки, м | ± 0,1 |
| Максимальный уровень мощности выходного сигнала на калибровочном выходе, дБ относительно 1 Вт, не менее | минус 60 |
| Динамический диапазон изменения уровня мощности выходного сигнала, дБ относительно 1 Вт | от минус 170 до минус 100 |
| Пределы допускаемой погрешности установки уровня мощности выходного сигнала, дБ | ±0,5 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 428х351х142 |
| Масса, кг, не более | 7,5 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность, Вт, не более | 40 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 30 °С, % - пониженное атмосферное давление, кПа (мм рт.ст) | от 15 до 25 до 90 до 60 (450) |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпусе приборов в виде наклейки.
Комплект поставки включает:
- прибор ЭИНС РТ2.890.005 - имитатор навигационных сигналов МРК40-МС - 1шт.;
- руководство по эксплуатации РТ2.890.005 РЭ - 1шт.;
- паспорт РТ2.890.005 ПС - 1шт.;
- методика поверки - 1 шт.
осуществляется по документу МП 651-13-33 «Инструкция. Прибор ЭИНС РТ2.890.005 - имитатор навигационных сигналов МРК40-МС. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в мае 2013 г.
Основные средства поверки:
- прибор МРК-33М УЭ2.029.049 (рег. № 48733-11) (пределы изменения аппаратурной систематической погрешности измерений псевдодальности до навигационных космических аппаратов в частотных диапазонах L1, L2, L3 ГНС ГЛОНАСС ±0,1 м, предел случайной составляющей аппаратурной погрешности (при доверительной вероятности 0,95) измерений псевдодальности до НКА по фазе несущих частот в диапазонах частот L1, L2, L3 ГНС ГЛО-НАСС и L1, L2 КНС GPS не более 0,002 м);
- стандарт частоты и времени водородный Ч1-1006 (рег. № 28070-04) (номинальное значение частоты 10 МГц; пределы допускаемой относительной погрешности по частоте на межповерочном интервале ± 1,5 10-12);
- измеритель мощности с блоком измерительным E4419B и первичным измерительным преобразователем E4412A (рег. № 38915-08) (диапазон измерений мощности от минус 70 до 10 дБм, пределы допускаемой погрешности измерений мощности ± 0,25 дБ).
РТ2.890.005 РЭ. «Прибор ЭИНС РТ2.890.005 - имитатор навигационных сигналов МРК40-МС. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к приборам ЭИНС РТ2.890.005 - имитаторам навигационных сигналов МРК40-МС
РТ2.890.005 ТУ. «Прибор ЭИНС РТ2.890.005 - имитатор навигационных сигналов МРК40-МС. Технические условия».
Обеспечение единства измерений, выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
