| Номер в госреестре | 55235-13 |
| Наименование СИ | Счетчики электронные |
| Обозначение типа СИ | BINOM334 |
| Изготовитель | ЗАО "ТИМ-Р", г. Санкт-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 21.10.2018 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электронные «BINOM334» (далее счетчики) предназначены для измерения тока, напряжения по каждому присоединению (каждой фазе), измерения активной энергии по ГОСТ Р 52323-2005 по классу точности 0,2S и реактивной энергии по классу точности 0,5, как в прямом, так и в обратном направлениях суммарно и по четырем тарифам с учетом выходных и праздничных дней и по двум независимым интервалам учета.
Принцип действия счетчика основан на измерении мгновенных значений сигналов тока и напряжения и их дальнейшей математической обработке.
Счетчики позволяют осуществлять:
- расчет симметричных составляющих тока, напряжения;
- расчет полной, активной и реактивной мощности по каждому присоединению, в том числе и по каждой фазе;
- измерение нарастающим итогом активной энергии по ГОСТ Р 52323-2005 для класса 0,2S и реактивной энергии по классу точности 0,5, как в прямом, так и в обратном направлениях суммарно, и по четырем тарифным зонам с учетом выходных и праздничных дней, и по двум независимым интервалам учета;
- измерение нарастающим итогом активной энергии и реактивной энергии потерь в линии и трансформаторе, как в прямом, так и в обратном направлениях суммарно, и по четырем тарифным зонам с учетом выходных и праздничных дней, и по двум независимым интервалам учета;
- измерение частоты сети;
- измерение, вычисление показателей качества электрической энергии по ГОСТ Р 51317.4.30 2008 и ГОСТ Р 54149-2008;
- хранение, агрегирование и передачу всех данных по каналам связи в верхние иерархические уровни автоматизированных информационно-измерительных систем коммерческого учета электрической энергии (АИИС КУЭ) и автоматизированных систем диспетчерского и технологического управления (АСДТУ).
Счетчик состоит из трансформаторов тока, делителей напряжения, аналого-цифрового преобразователя (АЦП), микропроцессоров, электрически программируемых записывающих устройств (ЗУ), встроенного жидкокристаллического индикатора (ЖКИ), клавиатуры и системы питания.
Для хранения собранных данных при отсутствии питания в счетчике предусмотрена энергонезависимая память. Для предотвращения несанкционированного доступа все места внешних подключений счетчика защищены опломбированными кожухом и крышками. Предусмотрен электронный датчик вскрытия крышки зажимов (клеммной крышки).
Питание счетчика осуществляется от сети переменного (постоянного оперативного) тока, напряжения 220 В (± 10 %).
Кнопки клавиатуры позволяют изменить режимы отображения на дисплее измеряемых величин. Измеряемые параметры и данные архивов могут индицироваться непосредственно на ЖКИ счетчика.
Связь с ЭВМ осуществляется с помощью цифрового интерфейса RS-485 и интерфейса оптической связи (оптопорт).
Функциональные возможности счетчика, определяемые программным обеспечением встроенного микропроцессора, модификациями электронных плат, составом внешних модулей отражены в условном обозначении на щитке и в паспорте счетчика конкретного исполнения в виде буквенно-цифрового кода, приведенного ниже и определяемого при заказе счетчика.
Схема условного обозначения счетчика «BINOM334»
Счетчик электронный «BINOM334 ui Ii W»
1 2 3 4
где:
1 - наименование;
2 - номинальное напряжение (фазное):
- 3.57 - для счетчиков 57,7/100 В;
- 3.220 - для счетчиков 220/380 В;
3 - номинальный ток:
- 3.5 - 5 А;
- 3.1 - 1 А;
4 - электропитание от сети переменного тока или от сети питания постоянного оперативного тока - W (по - умолчанию, не указывается).
Пример записи при заказе:
Счетчик электронный «BINOM334U3.57I3.1» - трехэлементный счетчик на номинальный ток
5 А и фазное напряжение 57,735 В с электропитанием от сети переменного тока или от сети питания постоянного оперативного тока.
Типы выпускаемых счетчиков имеют одинаковые метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики. Базовые варианты исполнения счетчиков по номинальным значениям входных сигналов приведены в таблице 1. Таблица 1
| Номер варианта исполнения | Наименование | Номинальное значение входных сигналов | Вариант схемы подключения | |
| Ток ОномХ А | Напряжение (Uном), В | |||
| 1 | BINOM334U3.57I3.5 | 3 x 5 | 3 x 57,7 1)/100 | Четырехпроводная или трехпроводная линия напряжения; Три или две линии тока. |
| 2 | BINOM334U3.57I3.1 | 3 x 1 | 3 x 57,7 1)/100 | |
| 3 | BINOM334U3.220I3.5 | 3 x 5 | 3 x 220/380 1) | |
| 4 | BINOM334U3.220I3.1 | 3 x 1 | 3 x 220/380 1) | |
| 1) - Точные значения входных сигналов ином (В) - 57,735 и 381,051. | ||||

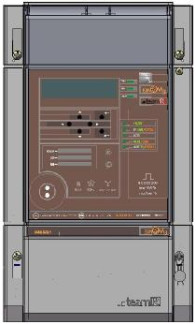

Внешний вид счетчика «BINOM334» и место опломбирования после поверки представлен на рисунке 1. Пломбирование осуществляется в виде оттиска на специальной мастике на винте крепления кожуха счетчика.
Программное обеспечение счетчика «BINOM334» является встроенным и выполняет функции управления режимами работы счетчиков. Результаты измерений и расчетов индицируются на цифровом индикаторе и компьютере.
Счетчики оснащены выходом RS-485 и оптопортом для подключения внешних устройств, обмен с которыми осуществляется по протоколу МЭК 870-5-101.
Идентификационные данные программного обеспечения счетчика «BINOM334» представлены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Счетчик электронный | BINOM334 | 0.1.18 | 0xDD15 | CRC16 |
Уровень защиты программного обеспечения счетчика «BINOM334» от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических характеристик счетчика «BINOM334».
Основные метрологические и технические характеристики счетчиков «BINOM334» приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение | Примечание |
| Класс точности - по активной энергии - по реактивной энергии | 0,2S 0,5 | ГОСТ Р 52323-2005 ТУ 4228-004-80508103 |
| Дополнительные погрешности, вызываемые изменением влияющих величин, измерения: - активной энергии - реактивной энергии | Не превосходят пределов, установленных ГОСТ Р 52323-2005 ТУ 4228-004-80508103- | |
| Номинальные напряжения, В | 57,7/100; 220/380; | Фазное/линейное |
| Рабочий диапазон напряжения в % от номинального | ± 20 | Для измерений энергии |
| Время усреднения при измерении приращения энергии (интервал учета), мин | 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 | |
| Частота сети, Г ц | 42,5 - 57,5 | Номинальная частота 50 Гц |
| Номинальные (максимальные) токи, А | 5 (6), 1 (1,2) | |
| Стартовый ток (чувствительность), % | 0,001 1ном | По отношению к номинальному току |
| Мощность, потребляемая по цепям напряжения, Вт, не более | 0,35 | |
| Мощность, потребляемая по цепям тока, В А, не более | 0,1 | |
| Мощность, потребляемая по цепи питания, В А, не более | 5 | |
| Пределы допускаемой абсолютной погрешности хода внутренних часов включенного счетчика, с/сутки, не более | ± 0,5 | |
| Погрешность установки времени при приеме метки синхронизации, мкс, не более | 5 | По протоколам обмена: -ГОСТ Р МЭК 60870-5-101; -TSIP. |
| Пределы допускаемой абсолютной погрешности хода часов без питания, с/сутки, не более | ± 5 | Продолжительность хода часов зависит от встроенного источника питания часов |
| Суммарное количество каналов и групп учета энергии, не более, шт. | 210 | |
| Суммарное количество сохраняемых временных срезов профиля нагрузки и данных о потреблении энергии за месяц, не более, шт. | 7168 |
| Число записей в «Журнале событий», шт., не более в «Журнале АТС», шт., не более | 65535 16384 | |
| Время хранения данных об учтенной энергии при отключенном питании, лет | 10 | |
| Скорость обмена данными по интерфейсу RS-485, кбит/с | 460,8 | |
| Поддерживаемый протокол обмена | ГОСТ Р МЭК 608705-101-2006 | |
| Скорость обмена данными через оптопорт, | 115200 | |
| Количество импульсных выходов | 2 | |
| Количество импульсных входов | 1 | |
| Количество тарифов | 4 | |
| Постоянная счетчика по импульсному поверочному выходу, имп/кВтч (кварч) | от 1800000 до 36000000 | В зависимости от варианта исполнения |
| Защита от несанкционированного доступа: - Пароли счетчика - для доступа к WEB-серверу счетчика - Пломбирование - Электронные датчики вскрытия крышки зажимов (клеммной крышки) | Есть Есть Есть | |
| Степень защиты корпуса | IP 51 | Счетчик предназначен для внутренней установки |
| Масса, кг, не более | 2,0 | |
| Габариты (высота х ширина х толщина), мм, не более | 278х166х90 | |
| Средняя наработка до отказа, ч, не менее | 150 000 | |
| Срок службы, лет | 30 |
Основные технические характеристики счетчиков в режиме измерений параметров электрической сети приведены в таблице 4.
Таблица 4
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности |
| 1 Действующее значение фазного напряжения (дц) | м о н £ - ,2 (0 | ± (0,2+0,04-Щном/Ш!) |
| 2 Действующее значение между-фазного напряжения (U м.ф.) | •4 м м о н £ Я - ,2 (0, | ± (0,2+0,04•|Uном м.ф./U м.ф.-1|) |
| 3 Напряжение прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие) | 2) м но £ - ,2 (0 | ± (0,2+0,04•|Uном/Ul-1|) 3) ± 0,2(у) |
| 4 Потери энергии пропорциональные квадрату напряжения (U2) | ом н )U ,2) - 8 ,0 (0, | 25u |
| 5 Среднее напряжение (Up) 4) | м но £ - ,2 (0 | ± (0,2+0,04•|Uном/U-1|) |
| 6 Действующее значение фазного тока (di) | (0,01 - 1,2) иЛ | ± (0,2+0,025^|IHOM/I-1|) |
| 7 Ток прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие) | (0,01 - 1,2) 10) | ± 0,2 (у) 6) ± (0,2+0,025•|Iном/Il-1|) 7) |
| 8 Потери энергии пропорциональные квадрату тока (I2) | (0,2 - 1,2) ^ом | 25i |
| 9 Средний ток (1ср) 4) | (0,01 - 1,2) ^ом 5) | ± (0,2+0,025^|1ном/1ср-1|) |
| 10 Активная мощность фазы | (0,008 - 1,44) Рном8) | 1(0,4+ 0,025/1 cos up | ■ |1|Ном/1 1| + •5Ч", '1, |
| 11 Активная мощность присоединения | 0, 0 О 00 - 4 ) P я 8) | |
| 12 Реактивная мощность фазы | (0,008 - 1,44) рном8) | ±:'0,5-Ь 0,025/ sin^) | ■ |1]НОм/1- 1| +°.°<-НГ il) |
| 13 Реактивная мощность присоединения | 0, 0 О 00 - 4 ) Q я 8) | |
| 14 Полная мощность фазы | (0,008 - 1,44) Sном 8) | ±(0,5 + 0,04 ■ |IjHOM/I - 11 + ‘1, |
| 15 Полная мощность фаз (присоединения) | (0,008 - 1,44) Sн 8) | |
| 16 Коэффициент мощности фазы9) | ± (0,25инд - 1 - 0,25емк) | ± 0,01 (А) |
| 17 Коэффициент мощности присоединения 9) (интервалы усреднения ~ 0,2 с и ~ 60 с, 10 и 300 периодов сети соответственно) | ± (0,25инд - 1 - 0,25 емк) | ± (0,01+0,0002•|Sн/S-1|) |
| 18 Частота10) | 42,5 - 57,5 | ± (0,01+0,005- |U ном/U-^) |
| - U^M М.ф. _ л/зи ном ; 2) - Указан диапазон измерений для входных напряжений; 3) - Для напряжения прямой последовательности; 4) - Расчет средних напряжений и токов производится как среднее действующих значений по формуле Icp = 1/3 (Ia+ Ib+ Ic), Ucp = 1/3 ( Ua+ Ub+ Uc); 5) - Указан диапазон измерений для входных токов; 6) - Для тока нулевой и обратной последовательности; 7) - Для тока первой последовательности (I1) в диапазоне от 0,0Пном до 1,2Хном и коэффициентов несимметрии KI2= I2/I1, KIo=Io/I1 0.. .1; 8) - Диапазон тока (0,01 - 1,2) !ном, диапазон напряжения (0,6 - 1,2) U^; коэффициент мощности - 0,25инд - 1 - 0,25емк для активной мощности, коэффициент sin9 - 0,25инд - 1 - 0,25емк для реактивной мощности; 9) - Диапазон тока (0,02 - 1,2) !ном, диапазон напряжения (0,8 - 1,2) U^; 10) - Диапазон напряжения (0,6 - 1,2) ^ом. | ||
Пределы допускаемой основной погрешности измерения показателей качества электроэнергии приведены в таблице 5.
Таблица 5
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности | Интервал усреднения | ||
| с | мин | ч | |||
| 1 Установившееся значение отклонения напряжения, % | - 20 - + 20 | ± 0,2 (у) | 60 | - | - |
| 2 Коэффициент несимметрии напряжения по обратной последовательности К2И, % | 0 - 20 1) | ± 0,15 (А) | 3 | 10 | 2 |
| 3 Коэффициент несимметрии напряжения по нулевой последовательности Ки, % | 0 - 20 1) | ± 0,15 (А) | 3 | 10 | 2 |
| 4 Длительность провала напряжения, с | 0,01 - 60 | ± 0,01 (А) | - | - | - |
| 5 Глубина провала напряжения, % | 10 - 100 2) | ± 1,0 (А) | - | - | - |
| 6 Длительность временного перенапряжения, с | 0,01 - 60 | ± 0,01 (А) | - | - | - |
| 7 Коэффициент временного перенапряжения, отн.ед | 1,1 - 1,2 | ± 0.01 (А) | - | - | - |
| 8 Длительность прерывания напряжения, с | 0,01 - 60 | 0,01(Л) | - | - | - |
| 9 Частота, Гц 3) | 42,5 - 57,5 | ± 0,01 (А) | 10 | - | - |
| 10 Отклонение частоты, Гц 3) | -7,5 - +7,5 | ± 0,01 (А) | 10 | - | - |
| 11 Г армонические подгруппы напряжения 5), % | 0,05 до 50 | ±0,05%Ином (А) для Um <1% Ином ±5% (5) для ^ >1% ИНом | 3 | 10 | 2 |
| 12 Гармонические подгруппы тока 6), % | 0,05 до 50 | ±0,05%1ном (А) для Im <1% 1ном ±5% Im4) (5) для Im >1% 1ном | 3 | 10 | 2 |
| 13 Суммарный коэффициент гармонических подгрупп напряжения THDSU 5), %. | 0,1 -50 | ±0,15 % (А) для THDSИ < 3% ±5 % (5) для THDSИ > 3% | 3 | 10 | 2 |
| 14 Суммарный коэффициент гармонических подгрупп тока THDSI 6), % | 0,1 - 50 | ±0,15 % (А) для THDSI < 3% ±5 % (5) для THDSI > 3% | 3 | 10 | 2 |
| 15 Интергармонические центрированные подгруппы напряжения, % | 0,05 до 50 | ±0,05%Ином (А) для Иm <1% Ином ±5% Иm7) (5) для Иm >1% Ином | 3 | 10 | 2 |
| 16 Интергармонические центрированные подгруппы тока, % | 0,05 до 50 | ±0,05%!ном (А) для Im <1% Ыом ±5% Im7) (5) для Im >1% !ном | 3 | 10 | 2 |
| 1) - Диапазон напряжения (0,8 - 1,2) Ином; 2) - При длительности провала более 0,02 с; 3) - Диапазон напряжения (0,6 - 1,2) Ином. 4) - Um, Im - измеряемой величины, m - порядок гармоник 1 - 50 5) - Диапазон первой гармоники напряжения (0,7 - 1,2) Ином 6) - Диапазон первой гармоники тока (0,1 - 1,2) 1ном 7) - Um, Im - измеряемой величины, m - порядок гармоник 1 - 49 | |||||
Реактивная мощность вычисляется по формуле: Q = U • I • Sin^
Полная фазная мощность вычисляется по формуле: S = yjP2 + Q2 .
S^ = S + S + S , Ps= Pa + Pb + Pc , Qs= Qa + Qb + Qc ,
где S^ - полная мощность присоединения,
Sa, ь, c - мощность фазы (a, b, c), Pz - полная активная мощность присоединения,
Ра ь, с - активная мощность фазы (a, b, с),
Qz - полная реактивная мощность присоединения, Q^ ь, с - реактивная мощность фазы (a, b, с). Коэффициент мощности рассчитывается по формуле: Kp = P/S
Рабочие условия применения счетчика:
- температура окружающего воздуха от минус 10 до 45 °С;
- относительная влажность до 95 % при температуре 30 °С;
- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).
По устойчивости к воздействию температуры и влажности окружающего воздуха в процессе эксплуатации счетчики соответствуют классу 3К5 по ГОСТ Р 52320-2005.
Условия транспортирования и хранения счетчиков соответствуют группе 4 по ГОСТ 22261-94.
Знак утверждения типа наносится на щиток счетчика при изготовлении шильда и на титульный лист паспорта типографским способом.
Таблица 6
| Наименование | Обозначение | Количество |
| Счетчик электронный «BINOM334» | документа ТУ 4228-004-80508103-2011 | 1 шт. |
| Коробка | ТЛАС.735321.005 | 1 шт. |
| Винт ВМ5x20.36.019 | ГОСТ 1491-90 | 3 шт. |
| Паспорт | Документация ТЛАС.411152.005 ПС | 1 шт. |
| Руководство по эксплуатации 1) | ТЛАС.411152.005 РЭ | 1 шт. |
| Методика поверки 2) | ТЛАС.411152.005 ПМ | 1 шт. |
| 1) - При поставке партии счетчиков в комплект поставки входят 1 экземпляр руководства по | ||
| эксплуатации на 10 счетчиков. 2) - Высылается по требованию организаций производящих поверку счетчиков | ||
осуществляется по документу «ТЛАС.411152.005 ПМ Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д. И. Менделеева» в июне 2013 г.
Основные средства поверки:
Установка для поверки счетчиков электрической энергии МТЕ, Р - кл. 0,05, Q - кл. 01; Калибратор Ресурс К2, погрешность ± 0,05 %;
Персональный IBM - совместимый компьютер, Pentium 128 MB и выше, порт USB; Частотомер Ч3-54. Погрешность измерения частоты ± 10-4 %.
изложены в Руководстве по эксплуатации ТЛАС.411152.005 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам электронным «BINOM334»
ГОСТ Р 52320-2005 Общие требования. Испытания и условия испытаний. Счетчики электрической энергии;
ГОСТ Р 52323-2005 Статические счетчики активной энергии классов точности 0,2S и 0,5S; ГОСТ Р 52425-2005 Аппаратура для измерений электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1 • 106 Гц;
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений перемен-
2 9
ного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц;
ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц;
ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30.2008) Национальный стандарт РФ. Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
ТУ 4228-004-80508103-2011. Счетчик электронный «BINOM334». Технические условия.
выполнение государственных учетных операций.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 19.09.2024 |
