| Номер в госреестре | 55236-13 |
| Наименование СИ | Спектроколориметры |
| Обозначение типа СИ | Lovibond серии PFXi мод. 880, 950 и 995 |
| Изготовитель | "The Tintometer Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 21.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектроколориметры Lovibond серии PFXi моделей 880, 950 и 995 (далее по тексту -спектроколориметры) предназначены для измерения цвета нефтепродуктов, жиров, растительных масел и других окрашенных жидкостей в лабораторных условиях.
Принцип действия спектроколориметров основан на измерении координат цвета и координат цветности образцов продукции спектрофотометрическим методом.
Спектроколориметры представляют собой компактные колориметры со стальным корпусом и включают следующие модификации: 880/L, 880/AT, 880/P, 880/IP17, 950/S, 950/P, 995/S, 995/P.
Спектроколориметры работают в качестве самостоятельных колориметров, и состоят из стандартизированного источника света, камеры света, камеры для образцов, детектора света, мнохроматора и процессора.
Источник света соответствует источнику освещения типа С (в соответствии с рекомендациями МКО 15.2 или ГОСТ 7721-89). Прошедший через образец свет далее проходит через 16 интерференционных светофильтров и попадает на фотоприемники. Далее по значениям спектрального коэффициента пропускания рассчитываются координаты цвета и координаты цветности. После этого путем расчета определяется цвет в соответствии с шкалами: Обработка кислотой; ADMI (фильтр широкодиапазонных трехцветных сигналов); Тинтометр -AOCS, Цвет по шкале Американского общества биохимиков ASBC; шкала ASTM; Бета-каротин; Китайская фармокопея (CP); Хлорофилл А и B; Цвет по шкале EBC, Европейская фармокопея (EP); Цветность по шкале FAC; Шкала Гарднера; Единицы цвета по Hess-Ives; Медовые цвета (Эквиваленты Пфунда); Цвета по ICUMSA, 420 нм, 560 нм, 710 нм; Иодная шкала; Единицы IP; Значение по Крейсу; Значение по Lovibond RYBN; AF960 Lovibond; Платина-кобальт/Хазен/APHA; Канифольная шкала; Шкала Сейболта; Ряд 52 (коричневый); Американская фармокопея; Спектральные данные (коэффициент пропускания и оптическая плотность); Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; шкала цвета по модели CIE LQi, цветовое различие AE, шкала цвета по Hunter Lab, индекс желтизны).
Прибор выполняет автокалибровку, исключающую ошибки оператора.
В модели 880/L в базовой комплектации активированы функции: Значение по Lovibond RYBN, Спектральные данные (коэффициент пропускания и оптическая плотность), Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; цветовое различие AE).
В модели 880/AT в базовой комплектации активированы функции: Тинтометр - AOCS, Спектральные данные (коэффициент пропускания и оптическая плотность), Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; цветовое различие AE).
В модели 880/P в базовой комплектации активированы функции: Шкала ASTM, Шкала Сейболта, Спектральные данные (коэффициент пропускания и оптическая плотность), Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; цветовое различие AE).
В модели 880/IP17 в базовой комплектации активированы функции: Единицы IP, Значение по Lovibond RYBN, Спектральные данные (коэффициент пропускания и оптическая плотность), Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; цветовое различие AE).
В модели 950/S в базовой комплектации активированы функции: Тинтометр - AOCS, Шкала Гарднера, Значение по Lovibond RYBN, Спектральные данные (коэффициент пропускания и оптическая плотность), Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; цветовое различие AE).
В модели 950/Р в базовой комплектации активированы функции: Шкала ASTM, Платина-кобальт/Хазен/APHA, Шкала Сейболта, Спектральные данные (коэффициент пропускания и оптическая плотность), Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; цветовое различие AE).
В модели 995/S в базовой комплектации активированы функции: Тинтометр - AOCS, Бета-каротин, Хлорофилл A и B, Цветность по шкале FAC, Шкала Гарднера, Единицы цвета по Hess-Ives, Йодная шкала, Значение по Крейсу; Значение по Lovibond RYBN; AF960 Lovibond; Платина-кобальт/Хазен/APHA, Спектральные данные (коэффициент пропускания и оптическая плотность), Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; шкала цвета по модели CIE L^, цветовое различие AE).
В модели 995/P в базовой комплектации активированы функции: Шкала ASTM, Шкала Гарднера, Единицы IP, Значение по Lovibond RYBN, Платина-кобальт/Хазен/APHA, Шкала Сейболта, Хазена (Pt-Co) APHA, Сейболта, Спектральные данные (коэффициент пропускания и оптическая плотность), Значения CIE (координаты цвета XYZ; координаты цветности xyY; цветовое пространство L*a*b*; шкала цвета по модели CIE L^, цветовое различие AE).

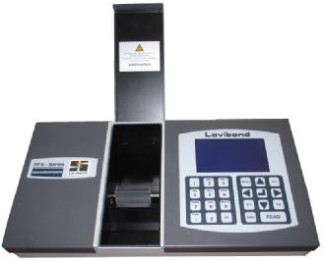

Место маркировки спектроколориметров Lovibond PFXi 880/950/995
Управление работой спектороколориметров, обработка результатов измерений осуществляется с помощью встроенного программного обеспечения PFXi Firmware. Программное обеспечение позволяет:
- осуществлять настройку и контроль работы прибора в процессе эксплуатации;
- проводить калибровку прибора;
- анализировать и отображать в режиме реального времени данные спектрального распределения измеряемого образца;
- рассчитывать цветовые характеристики для различных источников света и стандартных колориметрических наблюдателей (МКО 1931 г. и МКО 1964 г.).
Подробное описание интерфейса программы, меню и диалогов описано в Руководстве по эксплуатации.
Программное обеспечение позволяет создавать программы измерения с индивидуальными настройками. Программное обеспечение производит (сбор) захват и сохранение информации, обработку результатов измерений требуемых параметров и выводит эти результаты на дисплей. Программа осуществляет передачу данных посредством порта RS 232 или USB на персональный компьютер для обработки в другой программе.
Доступ к метролочески значимой части прибора исключен. Таблица 1
| Наименование ПО | Идентификационно е наименование ПО | Номер версии (идентификацион ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| PFXi Firmware | PFXi Firmware | 2.X.X | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «A».
Таблица 2
| Наименование характеристики | Номинальное значение |
| Г еометрия освещения/наблюдения | 0°/180° |
| Спектральный диапазон, нм | 420 -710 |
| Ширина полосы пропускания, нм | 10 |
| Диапазон измерений координат цвета: X | 2,5 - 109,0 |
| Y | 1,4 - 98,0 |
| Z | 1,7 - 118,1 |
| Диапазон измерений координат цветности: x | 0,004 - 0,734 |
| y | 0,005 - 0,834 |
| Пределы допускаемой абсолютной погрешности | |
| измерения координат цвета: AX=AY=AZ | ±2,0 |
| Пределы допускаемой абсолютной погрешности | |
| измерения координат цветности: Ax=Ay | ±0,01 |
| Воспроизводимость на измерениях деонизированной | |
| воды: | |
| Цветность | ±0,0002 |
| Цветовое различие AE | 0,02 |
| Время измерения, с, не более | 20 |
| Источники света: | Галогеновая лампа |
| - напряжение, В | 5 |
| - мощность, Вт | 10 |
| Габаритные размеры (ШхГхВ), мм, не более | 515 x 195 x 170 |
| Масса, кг, не более | 7,7 |
| Питание от сети переменного тока: | |
| - напряжение, В | 220 |
| - частота, Гц | 50 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | 20±5 |
| - относительная влажность воздуха (без выпадения конденсата), %, не более | 10 - 90 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность спектроколориметров, используя технологию трафаретной печати.
Таблица 3
| Наименование | Количество, шт. |
| Спектроколориметр Lovibond серии PFXi моделей 880, 950 и 995 | 1 |
| Внешний источник питания | 1 |
| Кювета (в зависимости от версии) | 2-4 |
| Запасная лампа | 1 |
Программное обеспечение | 1 |
| Контрольный образец | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 54. Д4-13 | 1 |
осуществляется по документу МП 54.Д4-13 «Спектроколориметры Lovibond серии PFXi моделей 880, 950 и 995. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 15 мая 2013 года.
Основные средства поверки:
Набор мер прозрачных координат цвета и цветности НМП-01.
Основные метрологические характеристики:
Диапазон измерений по шкале координат цвета (для источников освещения типа А, С и D65) по ГОСТ 8.205-90 Х = 2,5 - 109,0 Y= 1,4 - 98,0 Z= 1,7 - 118,1
Абсолютные погрешности измерений по шкале координат цвета SX=SY=0,2 SZ=0,25
Диапазон измерений по шкале координат цветности х=0,004 - 0,734 у=0,005 - 0,8340
Абсолютные погрешности измерений по шкале координат цветности Sх=0,0007; Sу=0,0006.
«Спектроколориметры Lovibond серии PFXi моделей 880, 950 и 995. Руководство по эксплуатации» разделы 13 и 14.
Нормативные документы, устанавливающие требования к спектроколриметрам Lovibond серии PFXi моделей 880, 950 и 995
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 559 |
| Поверителей | 21 |
| Актуальность данных | 19.11.2024 |
