| Номер в госреестре | 55238-13 |
| Наименование СИ | Мультиметр |
| Обозначение типа СИ | E1411B |
| Изготовитель | "Hewlett Packard Company Loveland Manufactring Center, Agilent", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Мультиметр E1411B предназначен для измерений напряжения постоянного тока, сопротивления постоянному току, напряжения переменного тока в диапазоне частот от
3 Гц до 10 кГц.
Принцип действия мультиметра E1411B основан на преобразовании измеряемых величин в эквивалентные значения напряжения постоянного тока с последующим аналого-цифровым преобразованием.
Конструктивно мультиметр E1411B выполнен в виде программно-управляемого модуля типоразмера С стандарта VXI, установленного в шасси (майнфрейм) с блоком питания и командным модулем E1406, посредством которого осуществляется обмен командами и данными с персональным компьютером с помощью коммуникационной программы. Модуль мультиметра E1411B содержит один канал, который по командам программы может устанавливаться в соответствующий режим измерений - напряжения и постоянного тока, переменного тока и т. д. Для передачи команд и данных используется шина GPIB (IEEE-488) командного модуля.
Мультиметр E1411B применяется в составе модульных систем и комплексов, построенных на основе магистрали VXI по ГОСТ Р 51884-2002 и используется при проектировании, производстве и эксплуатации радиоэлектронной аппаратуры.
Мультиметр используется в качестве высокоточного регистратора изменяющихся во времени электрических величин - напряжения постоянного и переменного тока, сопротивления постоянному току.
Мультиметр обеспечивает измерения с программируемым интервалом дискретизации и временем интегрирования, имеет высокоскоростной автоматический переключатель диапазонов, обладает внутренней памятью для временного хранения результатов измерений.
Мультиметр имеет встроенные математические функции устранения смещения нуля входного сигнала, усреднения результатов измерений, масштабирования, сравнения и др., а также дополнительные возможности для запоминания результатов измерений.

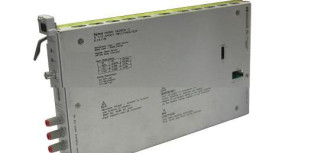

Фото общего вида мультиметра E1411B приведено на рисунке 1.
мультиметра E1411B делится на две группы - внутреннее программное обеспечение (ВПО) и внешнее, устанавливаемое в командный модуль шасси VXI.
ВПО, являющееся метрологически значимым, устанавливается в энергонезависимую память мультиметра в производственном цикле на заводе-изготовителе и в процессе эксплуатации недоступоно и не изменяется, оно предусматривает возможность выполнения подстройки метрологических характеристик мультиметра (калибровки) и запись откорректированных коэффициентов функции преобразования мультиметра в его память. Доступ к функции калибровки мультиметра E1411B защищен паролем.
Метрологические характеристики мультиметра E1411B, указанные в таблицах 23, нормированы с учетом ВПО.
Программное обеспечение, загружаемое в командный модуль E1406, не влияющее на метрологические характеристики, содержит инструментальные средства для управления режимом работы мультиметра E1411B, режимов индикации и регистрации показаний.
Идентификационные данные используемого программного обеспечения мультиметра E1411B приведены в таблице 1.
Т аблица 1. Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| Драйвер прибора (ROM командного модуля) | VOLTMTR | A.05.01 | Номер версии | Не используется |
| Драйвер системы (ROM командного модуля) | SYSTEM | A.09.00 |
Уровень защиты от непреднамеренных и преднамеренных изменений ВПО и
ПО - «В» по МИ 3286-2011.
Метрологические характеристики мультиметра приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики мультиметра в режиме измерений напряжения и сопротивления постоянному току
| Выполняемая функция | Верхняя граница диапазона измерений | Пределы допускаемой основн п | юй погрешности измерений: ±(% величины + В/Ом) при Т= 23°С ± 5°С ри времени интегрирования: | Температурный коэфф.**, ±(% величины)/ °С | Входное сопротивление, МОм | |||
| 267/320 мс | 16,7/20 мс | 2,5 мс | 100 мкс | 10 мкс | ||||
| Измерение напряжения постоянного тока* | 125 мВ | 0,033% +5,0 мкВ | 0,033%+10 мкВ | 0,075%+30 мкВ | 0,125%+60 мкВ | 0,003 | более 100 | |
| 1 В | 0,023%+10 мкВ | 0,023%+15 мкВ | 0,065%+100 мкВ | 0,110%+200 мкВ | 0,001 | более 100 | ||
| 8 В | 0,020%+50 мкВ | 0,020%+80 мкВ | 0,065%+750 мкВ | 0,110%+1,5 мВ | 0,001 | более 100 | ||
| 64 В | 0,025%+1,0 мВ | 0,065%+5,0 мВ | 0,110%+20 мВ | 0,001 | 10 | |||
| 300 В | 0,025%+5,0 мВ | 0,065%+30 мВ | 0,110%+80 мВ | 0,001 | 10 | |||
| Измерение сопротивления постоянному току (4-проводная схема) | 256 Ом | 0,05%+10 мОм | 0,085%+50 мОм | 0,135%+50 мОм | 0,004 | |||
| 2000 Ом | 0,04%+20 мОм | 0,075%+150 мОм | 0,115% +200 мОм | 0,002 | ||||
| 16 кОм | 0,04%+200 мОм | 0,075% +1 Ом | 0,115% +2 Ом | 0,002 | ||||
| 131 кОм | 0,04%+1 Ом | 0,075% +8 Ом | 0,115% +16 Ом | 0,002 | ||||
| 1000 кОм | 0,04%+10 Ом | 0,075% +60 Ом | 0,115% +120 Ом | 0,002 | ||||
*) Диапазон измерений напряжения постоянного тока двухполярный.
**) Температурный коэффициент установлен для температурных диапазонов применения мультиметра от 5 до 18 °С и от 28 до 55 °С.
Таблица 3 - Метрологические характеристики при измерении среднеквадратических значений напряжения переменного тока_
| Верхняя граница диапазона измерений | Частотный диапазон | Пределы допускаемой основной погрешности измерений 1,2 ±(% величины + В) при Т= от 23°С ± 5°С | Температурный коэффициент, ±(% величины)/°С | Входное сопротивление, МОм |
| 87,5 мВ | 20 Гц -50 Гц | 2,195 % +200 мкВ | 0,035 | более 100 |
| 50 Гц -1 кГц | 0,695 % +200 мкВ | 0,035 | ||
| 1 кГц -5 кГц | 0,695 % +200 мкВ | 0,035 | ||
| 5 кГц - 10 кГц | 3,195 % +200 мкВ | 0,035 | ||
| 700 мВ | 20 Гц -50 Гц | 2,145 % +1,5 мВ | 0,025 | более 100 |
| 50 Гц -1 кГц | 0,645 % +1,5 мВ | 0,025 | ||
| 1 кГц -5 кГц | 0,645 % +1,5 мВ | 0,025 | ||
| 5 кГц - 10 кГц | 3,145 % +1,5 мВ | 0,025 | ||
| 5,6 В | 20 Гц -50 Гц | 2,145 % +15 мВ | 0,025 | более 100 |
| 50 Гц -1 кГц | 0,645 % +15 мВ | 0,025 | ||
| 1 кГц -5 кГц | 0,645 % +15 мВ | 0,025 | ||
| 5 кГц - 10 кГц | 3,145 % +15 мВ | 0,025 | ||
| 44,8 В | 20 Гц -50 Гц | 2,145 % +100 мВ | 0,025 | 10 |
| 50 Гц -1 кГц | 0,645 % +100 мВ | 0,025 | ||
| 1 кГц -5 кГц | 1,145 % +100 мВ | 0,025 | ||
| 5 кГц - 10 кГц | 10,140 % +100 мВ | 0,025 | ||
| 300 В | 20 Гц -50 Гц | 2,145 % +500 мВ | 0,025 | 10 |
| 50 Гц -1 кГц | 0,645 % +500 мВ | 0,025 | ||
| 1 кГц -5 кГц | 1,145 % +500 мВ | 0,025 | ||
| 5 кГц - 10 кГц | 10,140 % +500 мВ | 0,025 |
Примечания
1 - Пределы допускаемой основной погрешности измерений приведены для времени интегрирования 267/320 мс
2 - Пределы допускаемой основной погрешности измерений приведены для синусоидального сигнала в диапазоне измерений от 10 до 100% верхней границы диапазона.
Рабочие условия применения:
от 0 до 55 °С;
23°С ± 5°С до 65 %;
от 86 до 106,7 кПа;
плюс 5В (динамический ток до 0,01A, пиковый до 0,2А); плюс 12В (динамический ток до 0,01A, пиковый до 0,55 А)
30x235x350 мм (± 3 мм)
- температура окружающей среды (температура нормальных условий
- относительная влажность
- атмосферное давление Напряжения питания
модуля
Габаритные размеры
наносится на корпус мультиметра и на эксплуатационную документацию типографским способом.
В комплект поставки входят:
- мультиметр;
- ПО на CD;
- методика поверки;
- техническая документация.
осуществляется по документу МП 55238-13 «Мультиметр E1411B. Методика поверки», утвержденному ФГУП «ВНИИМС» 31 мая 2013 г.
Перечень основного оборудования для поверки:
калибратор многофункциональный 5720A, обеспечивающий воспроизведение напряжения постоянного тока в диапазоне от 0 до 300 В с относительной погрешностью ±0,00035 %; напряжения переменного тока ±0,0045 %; сопротивления постоянному току до 10 МОм с относительной погрешностью 0,0085%.
приведены в документе «Мультиметр E1411B. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к мультиметру E1411B
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
