ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Мультиметр Е1412А Назначение средства измерений
Мультиметр Е1412А предназначен для измерений напряжения и силы постоянного тока, сопротивления постоянному току, напряжения и силы переменного тока в диапазоне частот от 3 Гц до 300 кГц, а также частоты переменного тока.
Описание
Принцип действия мультиметра Е1412А основан на преобразовании измеряемых величин в эквивалентные значения напряжения постоянного тока с последующим аналого-цифровым преобразованием.
Конструктивно мультиметр Е1412А выполнен в виде программноуправляемого модуля типоразмера С стандарта VXI, установленного в шасси (майнфрейм) с блоком питания и командным модулем Е1406, посредством которого осуществляется обмен командами и данными с персональным компьютером с помощью коммуникационной программы. Модуль мультиметра Е1412А содержит один канал, который по командам программы может устанавливаться в соответствующий режим измерений. Для передачи команд и данных используется шина GPIB (IEEE-488) командного модуля.
Мультиметр Е1412А применяется в составе модульных систем и комплексов, построенных на основе магистрали VXI по ГОСТ Р 51884-2002 и используется при проектировании, производстве и эксплуатации радиоэлектронной аппаратуры.
Мультиметр используется в качестве высокоточного регистратора изменяющихся во времени электрических величин - напряжения постоянного и переменного тока, силы постоянного и переменного тока.
Мультиметр обеспечивает измерения с программируемым интервалом дискретизации и временем интегрирования, имеет высокоскоростной автоматический переключатель диапазонов, внутреннюю память данных.
Мультиметр имеет встроенные математические функции устранения смещения нуля входного сигнала, усреднения результатов измерений, масштабирования, сравнения и др., а также дополнительные возможности для запоминания результатов измерений,

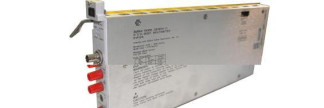

Фото общего вида мультиметра Е1412А приведено на рисунке 1.
Программное обеспечение
мультиметра делится на две группы - внутреннее программное обеспечение (ВПО) и внешнее, устанавливаемое в командный модуль шасси VXI.
ВПО, являющееся метрологически значимым, устанавливается в энергонезависимую память мультиметра в производственном цикле на заводе-изготовителе и в процессе эксплуатации недоступоно и не изменяется, оно предусматривает возможность выполнения подстройки метрологических характеристик мультиметра (калибровки) и запись откорректированных коэффициентов функции преобразования мультиметра в его память. Доступ к функции калибровки мультиметра защищен паролем.
Метрологические характеристики мультиметра, указанные в таблицах 2-4, нормированы с учетом ВПО.
Программное обеспечение, загружаемое в командный модуль Е1406, не влияющее на метрологические характеристики, содержит инструментальные средства для управления режимом работы мультиметра, режимов индикации и регистрации показаний.
Идентификационные данные используемого внешнего программного обеспечения мультиметра приведены в таблице 1.
Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
Драйвер прибора (в ROM командного модуля) | VOLTMTR | A.05.01 | По номеру версии | Не используется |
Драйвер системы (в ROM командного модуля) | SYSTEM | A.09.00 |
Уровень защиты от непреднамеренных и преднамеренных изменений ВПО и
ПО - «В» по МИ 3286-2011.
Технические характеристики
Метрологические характеристики мультиметров приведены в таблицах 2, 3, 4.
Таблица 2 - Основные метрологические характеристики в режиме измерений напряжения и силы постоянного тока, сопротивления постоянному току
Выполняемая функция | Диапазон измерений* | Пределы допускаемой основной погрешности измерений: ±(% величины + % диапазона) | Температурный коэфф., ±(% величины + % диапазона)/ °С |
Измерение напряжения постоянного тока | 100 мВ | 0,0050+0,0035 | 0,0005+0,0005 |
1 В | 0,0040+0,0007 | 0,0005+0,0001 |
10 В | 0,0035+0,0005 | 0,0005+0,0001 |
100 В | 0,0045+0,0006 | 0,0005+0,0001 |
300 В | 0,0045+0,0030 | 0,0005+0,0003 |
Измерение сопротивления постоянному току | 100 Ом | 0,0100+0,0040 | 0,0006+0,0005 |
1 000 Ом | 0,0100+0,0010 | 0,0006+0,0001 |
10 кОм | 0,0100+0,0010 | 0,0006+0,0001 |
100 кОм | 0,0100+0,0010 | 0,0006+0,0001 |
1 000 кОм | 0,0100+0,0010 | 0,0010+0,0002 |
10 МОм | 0,0540+0,0010 | 0,0030+0,0004 |
100 МОм | 0,8000+0,0100 | 0,0015+0,0002 |
Измерение силы постоянного тока | 10 мА | 0,0700+0,0200 | 0,0050+0,0020 |
100 мА | 0,0700+0,0050 | 0,0060+0,0005 |
1 А | 0,1500+0,0100 | 0,0060+0,0010 |
3 А | 0,7200+0,0200 | 0,0060+0,0020 |
*) Диапазон измерений напряжения и силы постоянного тока двухполярный. **)Температурный коэффициент установлен для диапазонов температурных условий применения мультиметра от 5 до 18 °С и от 28 до 55 °С
Таблица 3 - Основные метрологические характеристики в режиме измерений среднеквадратичных значений напряжения и силы переменного тока
Выполняемая функция | Диапазон измерений | Пределы допускаемой основной погрешности измерений: ±(% величины + % от диапазона) | Температурный коэфф., ±(% величины + % от предела) |
Измерение напряжения переменного тока | 100 мВ | 3 Гц -5 Гц | 1,00 + 0,04 | 0,1000+0,0040 |
5 Гц -10 Гц | 0,35 + 0,04 | 0,0350+0,0040 |
10 Гц -20 кГц | 0,06 + 0,04 | 0,0050+0,0040 |
20 кГц - 50 кГц | 0,12 + 0,05 | 0,0110+0,0050 |
50 кГц - 100 кГц | 0,60 + 0,08 | 0,0600+0,0080 |
100 кГц - 300 кГц | 5,00 + 0,50 | 0,2000+0,0200 |
1 В -100 В | 3 Гц -5 Гц | 1,00 + 0,03 | 0,1000+0,0030 |
5 Гц -10 Гц | 0,35 + 0,03 | 0,0350+0,0030 |
10 Гц -20 кГц | 0,06 + 0,03 | 0,0050+0,0030 |
20 кГц - 50 кГц | 0,12 + 0,05 | 0,0110+0,0050 |
50 кГц - 100 кГц | 0,60 + 0,08 | 0,0600+0,0080 |
100 кГц - 300 кГц | 5,00 + 0,50 | 0,2000+0,0200 |
300 В | 3 Гц -5 Гц | 1,00 + 0,09 | 0,1000+0,0090 |
5 Гц -10 Гц | 0,35 + 0,09 | 0,0350+0,0090 |
10 Гц -20 кГц | 0,06 + 0,09 | 0,0050+0,0090 |
20 кГц - 50 кГц | 0,12 + 0,15 | 0,0110+0,0150 |
50 кГц - 100 кГц | 0,60 + 0,24 | 0,0600+0,0240 |
100 кГц - 300 кГц | 5,00 + 1,50 | 0,2000+0,0600 |
Измерение силы переменного тока | 1 А | 3 Гц -5 Гц | 1,05+0,04 | 0,100+0,006 |
5 Гц -10 Гц | 0,35+0,04 | 0,035+0,006 |
10 Гц -1 кГц | 0,15+0,04 | 0,015+0,006 |
1 кГц - 5 кГц | 0,40+0,04 | 0,015+0,006 |
3 А | 3 Гц -5 Гц | 1,70+0,06 | 0,100+0,006 |
5 Гц -10 Гц | 0,95+0,06 | 0,035+0,006 |
10 Гц -1 кГц | 0,75+0,06 | 0,015+0,006 |
1 кГц - 5 кГц | 1,00+0,06 | 0,015+0,006 |
Примечание - Пределы допускаемой основной погрешности измерений приведены для синусоидального сигнала в диапазоне измерений от 5 до 100% верхней границы диапазона до 100 В, и от 15% до 100 % верхней границы диапазона 300 В.
Таблица 4 - Метрологические характеристики п | эи измерении частоты |
Диапазон измерений | Пределы допускаемой основной погрешности измерения: ±(% величины) за 1 год при Т= 23°С ± 5°С | Температурный коэфф., ±(% величины) |
100 мВ -300 В | 3 Гц -5 Гц | 0,10 | 0,005 |
5 Гц -10 Гц | 0,05 | 0,005 |
10 Гц -40 кГц | 0,03 | 0,001 |
40 кГц - 300 кГц | 0,01 | 0,001 |
Рабочие условия применения:
- температура окружающей среды от 0 до 55 °С;
- относительная влажность до 65 %;
- атмосферное давление от 86 до 106,7 кПа;
Напряжения питания +5В (динамический ток до 0,1A, пиковый до 0,2А); модуля +12В (динамический ток до 0,06A, пиковый до 0,7А)
Габаритные размеры 30x235x350 мм (± 3 мм)
Знак утверждения типа
наносится на корпус мультиметра E1412А и на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- мультиметр ;
- ПО на CD;
- методика поверки;
- техническая документация
Поверка
осуществляется по документу МП 55239-13 «Мультиметр E1412А. Методика поверки», утвержденной ФГУП «ВНИИМС» 31 мая 2013 г.
Перечень основного оборудования для поверки:
- калибратор многофункциональный 5720A - воспроизведение напряжения постоянного тока в диапазоне от 0 до 300 В и силы постоянного тока в диапазоне от 0 до 2,2 А с относительной погрешностью ±0,00035 %; напряжения переменного тока с относительной погрешностью ±0,0045 %; силы переменного тока с относительной погрешностью 0,12%, сопротивления постоянному току до 10 МОм с относительной погрешностью 0,0085%.
- генератор сигналов произвольной формы 33220А, погрешность задания частоты менее 1E-7%.
Сведения о методах измерений
приведены в документе «Мультиметр E1412А. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к мультиметру Е1412А
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
