| Номер в госреестре | 55241-13 |
| Наименование СИ | Камеры |
| Обозначение типа СИ | LMK |
| Изготовитель | "TechnoTeam Bildverarbeitung GmbH", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 55241-13 |
| Наименование СИ | Камеры |
| Обозначение типа СИ | LMK |
| Изготовитель | "TechnoTeam Bildverarbeitung GmbH", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

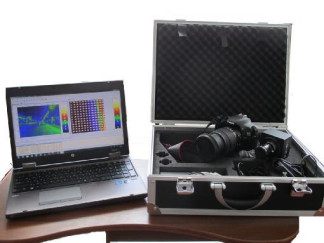

Камеры LMK (далее по тексту - камеры) предназначены для измерения яркости источников света и отражающих поверхностей.
Принцип действия камер заключается в определении яркости методом пространственного разрешения.
В камере исполнения LMK 5 в качестве приемника излучения используется ПЗС-матрица корригированная под функцию чувствительности человеческого глаза V(X). При измерении яркости камерой в исполнении LMK 5 используются линзы с фиксированной апертурой. При постоянном фокусном расстоянии применяются телецентрические макролинзы 8, 16, 25, 50 и 75 мм. Изменяемое фокусное расстояние реализуется для линз диаметром 25 мм, 50 мм.
В камере исполнения LMK mobile advanced используется тип матрицы CMOS Canon APS-C корригированный под функцию чувствительности человеческого глаза V(X). Камера в исполнении LMK mobile advanced откалибрована для измерения яркости при значениях диафрагменного числа в пределах от F4 до F11. Фокусное расстояние изменяется от 18 до 50 мм. Доступное значение светочувствительности ИСО находится в пределах от 100 до 1600.
Управление работой камеры, обработка результатов измерений осуществляется с помощью программного обеспечения LMK LabSoft, установленного на внешний компьютер.
Управление работой камер, обработка результатов измерений осуществляется с помощью программного обеспечения LMK LabSoft (далее ПО), установленного на внешний компьютер.
Программное обеспечение позволяет:
- осуществлять настройку и контроль работы прибора в процессе эксплуатации;
- анализировать и отображать в режиме реального времени значения яркости измеряемой поверхности;
- сохранять на жесткий диск компьютера информацию, передаваемую камерой в процессе эксплуатации, для дальнейшей обработки и получения данных о яркости исследуемой поверхности;
- загружать сохраненную информацию с жесткого диска компьютера или сменного носителя информации для дальнейшей обработки и получения данных о яркости исследуемой поверхности.
Подробное описание интерфейса программы, меню и диалогов описано в Инструкции по эксплуатации.
Управление программным обеспечением осуществляется с персонального компьютера, на жесткий диск которого оно установлено. Программное обеспечение производит (сбор) захват и сохранение информации, обработку результатов измерений требуемых параметров и выводит эти результаты на дисплей. Программа позволяет сохранить данные о яркости после ручной обработки снимка камеры, распечатать отчет или осуществить импорт данных в другой формат для дальнейшей работы с ними в сторонних программах. Вход на компьютер защищен паролем.
| Наименование ПО | Идентификационн ое наименование ПО | Номер версии (идентификационн ый номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| LMK LabSoft | lmk4 | 12.7.23.1541 | B6G589A1 | СRС 32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Таблица 2
| Наименование характеристики | Значение ха | эактеристики |
| LMK 5 | LMK mobile advanced | |
| Разрешение (эффективные пиксели) | 1380 х 1030 | 2136 х 1424 |
| Измерение яркости в динамическом | ||
| режиме: - режим одного снимка SinglPic; | 1:1100 | 1:4000 |
| - режим нескольких снимков MultiPic; | 1:3600 | |
| - режим HighDyn | 1:10000000 | 1:32000 |
| Диапазон измерений яркости, кд/м2 | 100 - | 10000 |
| Диапазон показаний яркости, кд/м2 | 0,1 - | 10000 |
| Пределы допускаемой относительной погрешности измерения яркости, % | ±5 | |
| Габаритные размеры (ВхШхГ), мм, не более | 110 х 70 х 70 | 160 х 130 х 110 |
| Масса, кг, не более | 0,685 | 1,165 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | 0 - 40 | 0 - 40 |
| - относительная влажность воздуха (без | ||
| выпадения конденсата), %, не более | 10 - 90 | 10 - 90 |
наносится на титульный лист Инструкции по эксплуатации типографским способом, а также на поверхность камеры, используя технологию трафаретной печати.
Таблица 3
| Наименование | Количество, шт. |
| Камера LMK 5 | 1 |
| Камера LMK mobile advanced | 1 |
| Блок питания | 1 |
| Объективы для камеры LMK 5 | 2 |
| Коммуникационные кабели | 2 |
| Ноутбук с установленным ПО LMK LabSoft | 1 |
| Кейс для хранения прибора | 1 |
| Инструкция по эксплуатации | 1 |
| Методика поверки МП 37. Д4-13 | 1 |
осуществляется по документу МП 37.Д4-13 «Камеры LMK. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 15 мая 2013 года.
Основные средства поверки:
1 Источник яркости (эталонный образец) из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики:
Диапазон измерения яркости 100 — 10000 кд/м2; пределы допускаемой относительной погрешности измерений яркости ± 0,5-10" .
«Камеры LMK. Инструкция по эксплуатации» разделы 2.4 и 6.
Нормативные документы, устанавливающие требования к камерам LMK
ГОСТ 8.023-2003 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
