Термометр биметаллический TBI-SRF101003R, 55248-13

Назначение

Термометр биметаллический модели TBI-SRF101003R (далее по тексту -термометр) предназначен для измерений температуры в баке гидравлической жидкости на ОАО «Мосэнерго» филиал ТЭЦ-16.

Описание

Принцип действия термометра основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометр относится к показывающему стрелочному прибору погружного типа и состоит из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке - термобаллона. Корпус и термобаллон термометра изготавливаются из нержавеющей стали.

Монтаж термометра на объекте измерений осуществляется с использованием дополнительной защитной гильзы, изготовленной из коррозионно-стойкой стали и предохраняющей термобаллон термометра от воздействия агрессивных сред.

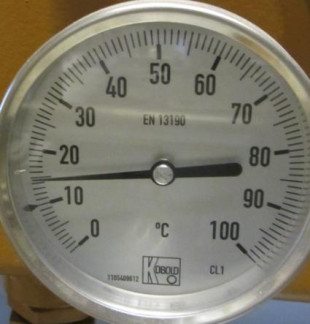

Фото общего вида термометра представлено на рисунке 1.

Диапазон измеряемых температур, °С:

Диапазон показаний (шкалы), °С:......

от плюс 10 до плюс 90

........от 0 до плюс 100

............................1

Класс точности: ............................

Пределы допускаемой приведенной погрешности, % (от шкалы): Габаритные размеры термометров, мм:

±1

100

...8

150

8

от минус 20 до плюс 60

до 95

-    диаметр корпуса:...................................

-    диаметр термобаллона:............................

-    длина монтажной части термобаллона:........

Срок службы, лет, не менее:.........................

Рабочие условия эксплуатации:

-    диапазон температур окружающей среды, °С:

-    относительная влажность, %: .....................

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки входят:

-    термометр биметаллический модели TBI-SRF101003R    - 1 шт.;

-    защитная гильза    - 1 шт.;

-    паспорт    - 1 экз.;

-    методика поверки    - 1 экз.

Поверка

осуществляется по документу МП 55248-13 «Термометр биметаллический модели TBI-SRF101003R. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» в июне 2013 г.

Основные средства поверки:

-    термометр цифровой DTI-1000, диапазон измерений -50...+650 °С, пределы допускаемой абсолютной погрешности: ±(0,031.0,061) °С;

-    термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004.0,01) °С.

Сведения о методиках (методах) измерений приведены в паспорте на термометр биметаллический модели TBI-SRF101003R.

Нормативные документы, устанавливающие требования к термометру биметаллическому модели TBI-SRF101003R

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 13190:2001. Термометры со шкалой.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Лист № 3 Всего листов 3

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории ТЭЦ-16 ОАО «Мосэнерго» (г. Москва).
