| Номер в госреестре | 55255-13 |
| Наименование СИ | Цилиндры классов точности А и В |
| Изготовитель | Компания "Scilabware Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 21.10.2018 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Цилиндры класса точности A и B (далее - цилиндры) предназначены для отмеривания точных объемов жидкостей.
Принцип работы цилиндра основан на заполнении его измеряемой жидкостью до отметки по шкале, соответствующей вместимости и сливе измеренного объема жидкости.

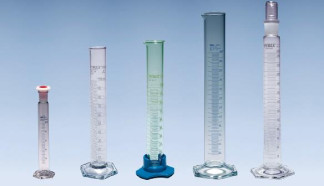

Цилиндр представляет собой стеклянный сосуд цилиндрической формы, по всей длине которого нанесена шкала с оцифрованными отметкам, с носиком или конусной горловиной под пробку и шестигранным стеклянным или пластмассовым съёмным основанием. Цилиндры с пластмассовым основанием - вместимостью от 5 мл до 2000 мл. Цилиндры могут комплектоваться стеклянными и пластиковыми пробками. Цилиндры имеют маркировку класс точности А и В, что соответствует 1 и 2 классу точности по ГОСТ 1770-74. Цилиндры вымеряют на наливной объем при температуре 20 °С.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Каталожный номер | Номинальная вместимость цилиндра, мл | Цена наимень шего деления, мл | Пределы допускаемой абсолютной погрешности при 20 °С, мл | Высота цилиндров не более, мм | Обозначение конуса |
| 1 | 2 | 3 | 5 | 6 | 7 |
| Цилиндры класса точности А | |||||
| 3201/02WC | 5 | 0,1 | ±0,05 | 115 | - |
| 3201/04WC | 10 | 0,2 | ±0,10 | 140 | - |
| 3201/06WC | 25 | 0,5 | ±0,25 | 170 | - |
| 1 | 2 | 3 | 5 | 6 | 7 |
| 3201/08WC | 50 | 1,0 | ±0,50 | 200 | - |
| 3201/10WC | 100 | 1,0 | ±0,50 | 260 | - |
| 3201/12WC | 250 | 2,0 | ±1,00 | 335 | - |
| 3201/14WC | 500 | 5,0 | ±2,50 | 390 | - |
| 3201/16WC | 1000 | 10,0 | ±5,00 | 470 | - |
| 3201/18WC | 2000 | 20,0 | ±10,00 | 570 | - |
| 3201/02 | 5 | 0,1 | ±0,05 | 115 | - |
| 3201/04 | 10 | 0,2 | ±0,10 | 140 | - |
| 3201/06 | 25 | 0,5 | ±0,25 | 170 | - |
| 3201/08 | 50 | 1,0 | ±0,50 | 200 | - |
| 3201/10 | 100 | 1,0 | ±0,50 | 260 | - |
| 3201/12 | 250 | 2,0 | ±1,00 | 335 | - |
| 3201/14 | 500 | 5,0 | ±2,50 | 390 | - |
| 3201/16 | 1000 | 10,0 | ±5,00 | 470 | - |
| 3201/18 | 2000 | 20,0 | ±10,00 | 570 | - |
| Цилиндры класса точности В | |||||
| CRC201 | 5 | 0,1 | ±0,10 | 115 | - |
| CRC202 | 10 | 0,2 | ±0,20 | 140 | - |
| CRC204 | 25 | 0,5 | ±0,50 | 170 | - |
| CRC206 | 50 | 1,0 | ±1,00 | 200 | - |
| CRC209 | 100 | 1,0 | ±1,00 | 260 | - |
| CRC211 | 250 | 2,0 | ±2,00 | 335 | - |
| CRC213 | 500 | 5,0 | ±5,00 | 390 | - |
| CRC214 | 1000 | 10,0 | ±10,00 | 470 | - |
| CRC216 | 2000 | 20,0 | ±20,00 | 570 | - |
| 3200/02МР | 5 | 0,1 | ±0,10 | 115 | - |
| 3200/04МР | 10 | 0,2 | ±0,20 | 140 | - |
| 3200/06МР | 25 | 0,5 | ±0,50 | 170 | - |
| 3200/08МР | 50 | 1,0 | ±1,00 | 200 | - |
| 3200/10МР | 100 | 1,0 | ±1,00 | 260 | - |
| 3200/12МР | 250 | 2,0 | ±2,00 | 335 | - |
| 3200/14МР | 500 | 5,0 | ±5,00 | 390 | - |
| 3200/16МР | 1000 | 10,0 | ±10,00 | 470 | - |
| 3200/18МР | 2000 | 20,0 | ±20,00 | 570 | - |
| 3280-50 | 50 | 1,0 | ±1,00 | 200 | - |
| 3280-100 | 100 | 1,0 | ±1,00 | 260 | - |
| 3280-250 | 250 | 2,0 | ±2,00 | 335 | - |
| 3280-500 | 500 | 5,0 | ±5,00 | 390 | - |
| 3280-1L | 1000 | 10,0 | ±10,0 | 470 | - |
| 3280-2L | 2000 | 20,0 | ±20,0 | 570 | - |
| 3285-10 | 10 | 1,0 | ±0,30 | 75 | - |
| 3285-25 | 25 | 1,0 | ±0,50 | 107 | - |
| 3285-50 | 50 | 1,0 | ±1,00 | 140 | - |
| 3285-100 | 100 | 2,0 | ±1,00 | 147 | - |
| 3285-250 | 250 | 5,0 | ±2,00 | 212 | - |
| 3285-500 | 500 | 10,0 | ±5,00 | 236 | - |
| 3285-1L | 1000 | 20,0 | ±10,0 | 293 | - |
| 3205/04МР | 10 | 0,2 | ±0,20 | 150 | - |
| 3205/06МР | 25 | 0,5 | ±0,50 | 175 | - |
| 3205/08Р | 50 | 1,0 | ±1,00 | 195 | - |
| 3205/10Р | 100 | 1,0 | ±1,00 | 270 | - |
| 1 | 2 | 3 | 5 | 6 | 7 |
| 3205/12Р | 250 | 2,0 | ±2,0 | 320 | - |
| 3215/06МР | 25 | 0,5 | ±0,50 | 165 | 14/23 |
| 3215/08Р | 50 | 1,0 | ±1,00 | 190 | 19/26 |
| 3215/10Р | 100 | 1,0 | ±1,00 | 289 | 24/29 |
| 3215/12Р | 250 | 2,0 | ±2,00 | 310 | 29/32 |
| CRC302 | 10 | 0,2 | ±0,20 | 159 | 10/19 |
| CRC304 | 25 | 0,5 | ±0,50 | 193 | 14/23 |
| CRC306 | 50 | 1,0 | ±1,00 | 226 | 19/26 |
| CRC308 | 100 | 1,0 | ±1,00 | 289 | 24/29 |
| CRC310 | 250 | 2,0 | ±2,00 | 367 | 29/32 |
| CRC312 | 500 | 5,0 | ±5,00 | 425 | 34/35 |
| CRC314 | 1000 | 10,0 | ±10,00 | 510 | 45/40 |
| CRC316 | 2000 | 20,0 | ±20,00 | 610 | 45/40 |
| 3211/04МР | 10 | 0,2 | ±0,20 | 159 | 10/19 |
| 3211/06МР | 25 | 0,5 | ±0,50 | 193 | 14/23 |
| 3211/08МР | 50 | 1,0 | ±1,00 | 226 | 19/26 |
| 3211/10МР | 100 | 1,0 | ±1,00 | 289 | 24/29 |
| 3211/12МР | 250 | 2,0 | ±2,00 | 367 | 29/32 |
| 3211/14МР | 500 | 5,0 | ±5,00 | 425 | 34/35 |
| 3211/16МР | 1000 | 10,0 | ±10,00 | 510 | 45/40 |
| 3211/18МР | 2000 | 20,0 | ±20,00 | 610 | 45/40 |
Знак утверждения типа наносится на этикетку в левом углу типографским способом.
1. Цилиндры - в количестве по требованию заказчика
2. Этикетка - 1 шт.
3. Коробка - 1 шт.
осуществляется по документу ГОСТ 8.234-77 «Меры вместимости стеклянные. Методы и средства поверки». При поверке применяются весы по ГОСТ Р 53228-2008, класс точности специальный (I), высокий (II).
При использовании цилиндров класса точности А и В применяется метод прямых измерений (изменение объема жидкости), который приведен в этикетке.
Нормативные и технические документы, устанавливающие требования к цилиндрам класса точности А и В
1. ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия»
2. ГОСТ 8.234- 77 «Меры вместимости стеклянные. Методы и средства поверки»
3. ГОСТ 8.470-82 «Государственная поверочная схема для средств измерений объема жидкости»
4. Техническая документация фирмы - изготовителя.
- выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также других объектов установленным законодательством Российской Федерации обязательным требованиям (измерение объема жидкости).
