Приборы измерительные АСТ, 55262-13

Назначение

Приборы измерительные «ACT» (далее по тексту - приборы) предназначены для воспроизведения напряжения постоянного тока, а также для измерения напряжения и силы постоянного тока при проведении диагностирования изоляции кабельных линий с бумажномасляной изоляцией и изоляцией из сшитого полиэтилена, статоров высоковольтных двигателей, генераторов и силовых трансформаторов.

Описание

Принцип действия приборов в режиме воспроизведения напряжения постоянного тока основан на преобразовании постоянного напряжения 12 В с внутреннего аккумулятора при помощи преобразователя в постоянное напряжение 1 кВ либо 2 кВ.

Принцип действия приборов в режиме измерения силы постоянного тока основан на измерении силы тока, протекающего через встроенный резистор сопротивлением 20 кОм в контролируемой цепи, включающей блок входов, блок фильтров, с последующим преобразованием с помощью аналого-цифрового преобразователя (АЦП).

Принцип действия приборов режиме измерения постоянного напряжения основан на делении входного напряжения прибора с помощью резистивного делителя с коэффициентом деления 1:19607,84 с последующей обработкой сигнала АЦП.

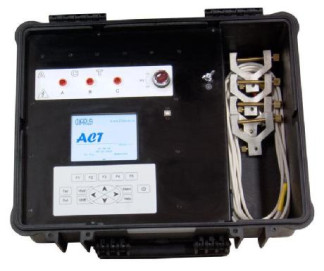

Прибор заключен в алюминиевый корпус и помещен в пластмассовый чемодан, предназначенный для защиты электронных плат от механических повреждений и предохранения от воздействия пыли и водяных струй.

Управление прибором осуществляется с помощью пленочной герметизированной клавиатуры.

Питание прибора осуществляется от встроенного аккумулятора.

На лицевой панели прибора расположены: жидкокристаллический дисплей для отображения информации, клавиатура управления, разъемы для подключения контролируемой цепи, разъем для подключения стандартного кабеля USB и сетевой кабель -для подзарядки аккумулятора.

При регистрации в памяти прибора сохраняется дата, время и результаты измерений.

Считывание журнала сигналов, а также измерения производятся по команде от оператора.

В приборе реализовано две функции энергосбережения: выключение экрана и отключение прибора по истечении заданных интервалов времени, в течение которых не была нажата ни одна клавиша на клавиатуре прибора.

Приборы предназначены для работы в условиях научных центров, лабораторий, производственных цехов и в полевых условиях.

Программное обеспечение

Встроенное программное обеспечение (ПО) (act.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.

Внешнее ПО «СКИ» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для сбора информации с прибора, хранения и представления пользователю в удобном виде.

Внешнее ПО не является метрологически значимым.

Таблица 1 - Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А».

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель прибора - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.

В комплект прибора входят составные части, принадлежности и документация, приведенные в таблице 3.

Таблица 3 - Комплектность_

Поверка

осуществляется по документу 4226-075-60715320-2013 МП «Приборы измерительные «ACT». Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2013 г.

Средства поверки: электрометр-измеритель больших сопротивлений Keithley 6517В (г.р. №49647-12); магазин сопротивления высокоомный RCB-1, ПГ±1 %; вольтметр универсальный Щ-31, пределы измерений напряжения постоянного тока: (10; 100) мВ; (1; 10;100; 1000) В, кл.т. 0,005/0,001 на пределе 10 В; калибратор многофункциональный Transmille 3010 (г.р. №34284-07); делитель напряжения постоянного тока ДН-400, диапазон преобразования напряжения: (0,1.100) кВ, кл.т. 0,1; источник постоянного тока Б5-24А, диапазон воспроизведения напряжения постоянного тока: (200.4000) В, ПГ ±(0,0075-Ux+10) В.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации 4226-075-60715320-2009 РЭ.

Нормативные документы, устанавливающие требования к приборам измерительным «ACT»

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования».

3    ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».

4    ТУ 4226-075-60715320-2009 «Приборы измерительные «ACT». Технические условия».

5    ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
