| Номер в госреестре | 55268-13 |
| Наименование СИ | Комплекты мер моделей дефектов |
| Обозначение типа СИ | СО8 |
| Изготовитель | Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК"), г. Новокузнецк |
| Год регистрации | 2013 |
| Срок свидетельства | 08.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер моделей дефектов СО8 (далее по тексту - комплекты) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности для проведения поверки, калибровки, настройки проверки чувствительности (уровня фиксации) ультразвукового контроля (УЗК), вихретокового контроля (ВТК) и систем контроля прямолинейности, определения статических и динамических характеристик аппаратуры неразрушающего контроля (НК) по ГОСТ 23667-85, ГОСТ 8.283-78.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на железнодорожный рельс, для контроля которого предназначены средства УЗК, ВТК и контроля прямолинейности, для поверки (калибровки) которых применяется данная мера.

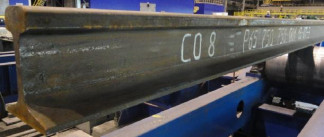

Комплекты представляют собой набор металлических рельс с нанесенными на них моделями дефектов (далее - МД).
В обозначении мер a-b-c-d-e-f-g-h принято:
| №п.п. | Обозначение | Описание |
| 1 | a | Тип рельса*: Р43; Р50; Р65; Р65К; UIC54; UIC60; S43; 136RE |
| 2 | b | Длина переднего неконтролируемого конца, мм |
| 3 | c | Длина заднего неконтролируемого конца, мм |
| 4 | d | Трехзначный порядковый номер меры |
| 5 | e | Последние две цифры года выпуска |
| 6 | f | Категория рельса*: ОТ - объемно термоупрочненный ДТ - дифференцированно термоупрочненный НТ - нетермоупрочненный |
| 7 | Способ производства рельса: | |
| h | К - кислородно-конверторный | |
| Э - электросталеплавильный. |
* В соответствиями с требованиями заказчика
Основные метрологические и технические характеристики комплектов приведены в таблице 1.
Таблица 1.
| Наименование параметра | Значение параметра |
| Длина меры, мм | 18000+100000 |
| Косина реза торцов, мм, не более | 0,6 |
| Номинальное значение ширины МД и его отклонение, мм | 0,5±0,1 |
| Номинальное значение глубины МД и его отклонение, мм: для МД EHL1, EHL2, EHA1, EHA2, EHL3,EHL4,EHL5,EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA3, EHA4, EHA5, EHA11, EHA13, EHA15, EHA16, EHA18, EHA20, EBA2, EBA3, EBA1, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, EBL10, EBL11, EBL12, EBL1, EBL2, EBL3, EBL7, EBL8, EBL9 для МД EHL6, EHL7, EHL8, EHL9, EHL10, EHA6, EHA7, EHA8, EHA9, EHA10, EHA12, EHA14, EHA17, EHA19, EBA4, EBA5, EBA6, EBL4, EBL5, EBL6, VH1, VH2, VH3, VH4, VH5, VH6, VB1, VB2, VB3, VB4, VB5, VB6, VW1, VW2, VW3, VW4, VW5, VW6 для МД UHS1, UHS2, UHF1, UHF2, для МД UHES, UHESм, UHE, UHEм, UHEF, UHEFм, UB1S, UB^, UW1S, UW6S, MW1, MW1 м, UB1, ЦБ1м, MW2, MW2м, UW1, UW1F, UW6F, UB1F, UB1Fм, MW3, MW3м для МД UHC, UHA, UHD, UHB для МД UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F для группы сверлений MH1, MH2, MH3, MH1 м, MH2м, MH3м | 1,0±0,1 1,5±0,1 40±5 сквозное 15±1 (e/2) ±1, где е - толщина шейки рельса 25±3 |
| Номинальное значение длины МД и его отклонение, мм: для МД EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3 для МД EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6 | 20,0±0,5 10,0±0,5 |
| Номинальное значение длины группы сверлений и его отклонение, мм: для МД MH1, MH2, MH3, МН1м, МН2м, МНЗм, MW1, MW2, MW3, MW1 м, MW2 м, MW3м | 50,0±2 |
| Номинальное значение диаметра МД и его отклонение, мм для МД UHS1, UHS2, UHF1, UHF2 для группы сверлений MH1, MH2, MH3, MH1 м, MH2м, MH3м для группы сверлений MW1, MW2, MW3, MW1 м, MW2м, MW3м, UHES, UHESм, UHE, ЦЖм, UHC, UHА, UHD, UHВ, UHEF, UHEFм, UB1S, UB1Sм, UW1S, UW6S, UW6, UB1, UB1 м, UW1, UW1F, UW6F, UB1F, UB1Fм, UW2S, UW3S, UW4S, UW5S, UW5, UW2, UW3, UW4, UW2F, UW3F, UW4F, UW5F | 3±0,5 |
| 2±0,1 | |
| Смещение оси симметрии МД относительно оси симметрии головки рельса, мм: для МД EHL3, EHL8, EHL13, EHL18, EHA3, EHA8, EHA13, EHA18 | ±2,0 |
| Смещение оси симметрии МД относительно оси симметрии подошвы рельса, мм: для МД EBL2, EBL5, EBL8, EBL11, EBA2, EBA5, EBA8, EBA11 | ±2,0 |
| Номинальное значение расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефекта и его отклонение, мм: для МД EHA2, EHA4, EHA7, EHA9, EHA12, EHA14, EHA17, EHA19 | 24,0±1,0 |
| Номинальное значение расстояния от оси симметрии головки рельса до оси МД и его отклонение, мм: для МД UHS1, UHS2, UHF1, UHF2 | 2±1,0 |
| Номинальное значение расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта, мм, не более: для МД EBA1, EBA3, EBA4, EBA6, EBA7, EBA9, EBA10, EBA12 | 7,0 |
| Номинальное значение расстояния от оси симметрии головки рельса до продольной оси моделей дефекта и его отклонение, мм: для МД EHL2, EHL4, EHL7, EHL9, EHL12, EHL14, EHL17, EHL19 | 24,0±1,0 |
| Номинальное значение расстояния от края подошвы рельса до продольной оси моделей дефекта, мм, не более: для МД EBL1, EBL3, EBL4, EBL6, EBL7, EBL9, EBL10, EBL12 | 7,0 |
| Номинальное значение расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: для МД EHA1, EHA5, EHA6, EHA10, EHA11, EHA15, EHA16, EHA20 | 23,0±1,0 |
| Номинальное значение расстояния от продольной оси МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: для МД EHL1, EHL5, EHL6, EHL10, EHL11, EHL15, EHL16, EHL20 | 23,0±1,0 |
| Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм для МД UHA, UHC для МД UHB, UHD для МД UHE | 14,0±1,0 |
| 30,0±1,0 | |
| 20,0±1,0 | |
| Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы рельса и его отклонение, мм |
| для МД UB1, иВ1м, UB1S, UB1F для МД UW1, UW1S, UW1F для МД UW2, UW2S, UW2F для МД UW3, UW3S, UW3F для МД UW4, UW4S, UW4F для МД UW5, UW5S, UW5F для МД UW6, UW6S, UW6F для группы сверлений MW1, MW2, MW3 (42 отверстия) | S±1,0 (*) (C-25) ±1 (**) (C-15) ±1 (**) (C-5) ±1 (**) (C+5) ±1 (**) (C+15) ±1 (**) (C+25) ±1 (**) (C+40) +-5о (**) |
| Номинальное значение расстояния между МД и его отклонение, мм: для МД UW5-UW4, UW3-UW2 для МД UW4-UW3 для МД UW6-UW1 для МД UHE-UB1 для МД UHA-UHB, UHD-UHC для МД EHA8-EHA7, EHA8-EHA9, для МД EBA1-EBA2, EBA2-EBA3 для МД EHA2-EHA3, EHA3-EHA4 для МД EHL5-EHL10 **** для МД EHL5U-EHL10U *** для МД EHL10-EHA5 **** для МД EHL10U-EHA5U, EHL10U-EHA5D *** для МД EHL1-EHL6, EHL6-EHA1 **** для МД EHL1U-EHL6U *** для МД EHL6U-EHA1U, EHL6U-EHA1D *** для МД EBL3-EBL2, EBL2-EBL1 для МД EBL1-EBL6 для МД EBL6-EBL5, EBL5-EBL4 для МД EHL2-EHL3, EHL3-EHL4, EHL4-EHL7, EHL7-EHL8, EHL8-EHL9 для МД EHL3-EHL1D, EHL4-EHL10D, EHL8-EHL6D *** | 64 ± 2 315 ± 2 380 ± 2 150 ± 5 100 ± 2 50 ± 2 300 ± 2 250 ± 2 125 ± 2 125 ± 2 70 ± 2 70 ± 2 125 ± 2 125 ± 2 70 ± 2 125 ± 2 250 ± 2 125 ± 2 200 ± 2 200 ± 2 |
| Номинальное значение угла наклона оси МД относительно плоскости противоположной грани головки рельса и его отклонение, ...° для МД UHA, UHC для МД UHB, UHD | 82 ± 1 90 ± 1 |
| Номинальное значение угла наклона оси МД относительно вертикальной оси симметрии рельса и его отклонение, .° для МД UHS1, UHS2, UHF1, UHF2 для МД MH1, MH2, MH3, MH1 м, МИ2м, МЮм | 4 ± 1 40 ± 5 |
| Номинальное значение угла наклона оси МД относительно основания подошвы рельса и его отклонение, .° для МД UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F | 0 ± 10 |
Номинальное значение расстояния от симметрии МД и его отклонение, мм для МД UHS1 для МД UHS2 для МД UHES
переднего торца рельса до оси
720 ± 2 730 ± 2 740 ± 3
для МД MH1, МШм, MW1, MW^, UB1S,
UW1S, UW2S, UW3S, UW4S, UW5S, UW6S,
750-
МД EHA12, EHA13, EHA14, EBA7, EBA8, EBA9, VH3, VH4, VW3, VW4, VB3, VB4,
EHL12, EHL13, EHL14, EBL7, EBL8, EBL9
750-3
jjsjjsjjsjjs
750-3
3000 ± 5 3870 ± 5 4480 ± 5 4830 ± 5 5030 ± 5 5260 ± 5 5310 ± 5
6000 ± 5
6000 ± 5 6000 ± 5 8130 ± 5 8305 ± 5 8660 ± 5 8660 ± 5 8910 ± 5 8910 ± 5 9685 ± 5 10210 ±5 10210 ±5
****
jjsjjsjjs
****
****
****
jjsjjsjjs
jjsjjsjjs
для МД EHA11, EHA15 EHL11, EHL15
для МД EHA11U, EHA15U, EHL11U, EHL15U, EHA11D, EHA15D, EHL11D, EHL15D,
для МД UW5
для МД UW6
для МД UHE
для МД MH2, МШм
для МД MW2, MW2м
для МД UHA
для МД UHC
для МД VB1, VB2, VW1, VW2, VH1,VH2, EHA8, EBA4, EBA5, EBA6
для МД EHA6, EHA10 для МД EHA6D, EHA10D для МД EBA1 для МД EHA2 для МД EHL5 для МД EHL5U для МД EHL1 для МД EHL1U для МД EBL3 для МД EHL2 для МД EHL5D
Номинальное значение расстояния от заднего торца рельса до оси симметрии
МД и его отклонение, мм
для МД UHF2
720 ± 2 730 ± 2 740 ± 3
для МД UHF1
для МД UHEF
для МД MH3, МЮм, MW3, MW3м, UB1F,
UW1F UW2F, UW3F, UW4F, UW5F, UW6F,
EHA17, EHA18, EHA19,
| для МД EHL17, EHL18, EHL19, EBA10, EBA11, EBA12, EBL10, EBL11, EBL12 VH5, VH6, VW5, VW6, VB5, VB6 для МД EHA16, EHA20, EHL16, EHL20 **** для МД EHA16U, EHA20U, EHL16U, EHL20U, *** EHA16D, EHA20D, EHL16D, EHL20D | 750-3 750-3 750-3 |
| Неравномерность амплитуды второго донного сигнала на бездефектном участке, дБ, не более | 2 |
| Разница амплитуд первого и второго донных сигналов на бездефектном участке, дБ, не более: - для термоупрочненных рельсов - для нетермоупрочненных рельсов | 3 4 |
| Длина участка без искусственных дефектов, мм, не менее | 200 |
| Пределы допускаемой абсолютной погрешности измерения, мм: - смещения оси симметрии МД относительно оси симметрии головки рельса; - смещения оси симметрии МД относительно оси симметрии подошвы рельс; - расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефект; - расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта; - расстояния от оси симметрии головки рельса до продольной оси моделей дефекта; - расстояния от края подошвы рельса до продольной оси моделей дефекта; - расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса; - расстояния от заднего торца рельса до МД; | ±0,05 |
| Пределы допускаемой абсолютной погрешности измерения, мм: - расстояния между МД; - расстояния от переднего торца меры до МД. | ±5 |
| Пределы допускаемой абсолютной погрешности измерения длины МД, мм | ±0,084 |
| Пределы допускаемой абсолютной погрешности измерения ширины МД, мм | ±0,06 |
| Пределы допускаемой абсолютной погрешности измерения глубины, мм: для МД EHL1, EHL2, EHL3, EHL4, EHL5, EHA1, EHA2, EHA3, EHA4, EHA5, EBL1, EBL2, EBL3, EBA1, EBA2, EBA3, EHL6, EHL7, EHL8, EHL9, EHL10, EHL11, EHL12, EHL13, EHL14, EHL15, EHL16, EHL17, EHL18, EHL19, EHL20, EHA6, EHA7, EHA8, EHA9, EHA10, EHA11, EHA12, EHA13, EHA14, EHA15, EHA16, EHA17, EHA18, EHA19, EHA20, EBL4, EBL5, EBL6, EBL7, EBL8, EBL9, EBL10, EBL11, EBL12, EBA4, EBA5, EBA6, EBA7, EBA8, EBA9, EBA10, EBA11, EBA12, VH1, VH2, VH3, VH4, VH5, VH6, VW1, VW2, VW3, VW4, VW5, VW6, VB1, VB2, VB3, VB4, VB5, VB6 для МД UHS1, UHS2, UHF1, UHF2, UHA, UHB, UHC, UHD,UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F для группы сверлений MH1, MH2, MH3, MH1 м, MH2м, MH3м | ±0,062 |
| ±0,05 | |
| ±0,05 | |
| Пределы допускаемой абсолютной погрешности измерения косины реза торцов, мм | ±0,05 |
| Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно плоскости противоположной грани головки рельса, .' для МД UHA, UHC, UHB, UHD | ± 10 |
| Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно вертикальной оси симметрии рельса, .' для МД UHS1, UHS2, UHF1, UHF2 | ±10 |
| Пределы допускаемой абсолютной погрешности измерения угла наклона оси МД относительно основания подошвы рельса, .' для МД UW1, UW2, UW3, UW4, UW5, UW6, UW1S, UW2S, UW3S, UW4S, UW5S, UW6S, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F | ± 10 |
где S - высота до точки пересечения образующих поверхностей перьев подошвы в
шейке рельса по ГОСТ Р 51685-2000, мм;
** где C - расстояние от поверхности подошвы рельса до линии центров радиусов шейки рельса по ГОСТ Р 51685-2000, мм;
*** - приведенные МД применяются только для рельса типа Р65К
**** - приведенные МД применяются для всех типов рельсов, кроме типа Р65К
Знак утверждения типа наносится на титульный лист паспорта в правом верхнем углу типографским способом и на торец меры в виде наклейки.
| Наименование и условное обозначение | Кол-во, шт. |
| Комплект мер моделей дефектов СО8 | Количество и тип мер выбирается заказчиком |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 57.Д4-13 «Комплекты мер моделей дефектов СО8. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в июле 2013 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные по ГОСТ 9038-90, к.т. 1;
- рулетка измерительная по ГОСТ 7502-98, к.т. 1;
- штангенциркуль типа ШЦ-II по ГОСТ 166-89, предел погрешности измерения ±0,05;
- линейка измерительная по ГОСТ 427-75, предел погрешности измерения ±0,15;
- глубиномер индикаторный по ГОСТ 7661-67, наибольшая разность погрешностей индикатора на всем диапазоне измерения 15 мкм;
- угольник УП-160, к.т. 2;
- угломер типа 2-2, диапазон измерения (0-360),цена деления нониуса 2 '
- линейка поверочная ШД-1000, к.т. 2;
- линейка поверочная ШД-1600, к.т. 2;
- линейка поверочная ШД-3000, к.т. 2.
- Ультразвуковой тестер МХ01-УЗТ-1 ГОСТ 23667
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации на соответствующую систему контроля.
Нормативные и технические документы, устанавливающие требования к комплектам мер моделей дефектов СО8
ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров
ГОСТ 8.283-78 Государственная система обеспечения единства измерений. Дефектоскопы электромагнитные. Методы и средства поверки
ТУ 4381-286-05757676-2013 Комплект мер моделей дефектов СО8 для настройки, поверки средств измерений и аттестации испытательного оборудования линии автоматического неразрушающего контроля качества рельсов. Технические условия.
Комплекты мер моделей дефектов СО8 применяются при выполнении работ и оказании услуг по обеспечению единства измерений.
