Пирометр TRT II, 55279-13

Документы

Карточка СИ

Номер в госреестре	55279-13
Наименование СИ	Пирометр
Обозначение типа СИ	TRT II
Изготовитель	Компания "Heitronics Infrarot Messtechnik GmbH", Германия
Год регистрации	2013
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Пирометр TRT II Назначение средства измерений

Пирометр TRT II предназначен для бесконтактного измерения температуры.

Описание

Принцип действия пирометра TRT II основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшей через оптическую систему и поглощенной его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Значения температуры отображаются на жидкокристаллическом дисплее в цифровой форме. Спектральный интервал в диапазоне измерений температуры от минус 50 ° С до 300 °С составляет (8-14) мкм; в диапазоне измерений температуры от 150 °С до 1000 °С - 3,9 мкм.

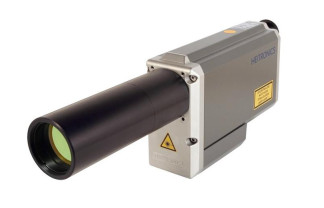

Конструкция пирометра представляет собой моноблок, который включает объектив, измерительный блок и визирное устройство.

Программное обеспечение

Пирометр TRT II функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.

Всего листов 4

Кроме того, пирометр TRT II имеет возможность настройки для конкретных процессов, сбора и дальнейшей обработки измеренных данных, посредством специального программного обеспечения TRT Measurement (метрологически значимой частью которого является исполняемый файл Easy TRT), установленного на ПК.

Идентификационные данные ПО приведены в таблице 1 Таблица 1.

Идентификационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) ПО

Цифровой

идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

встроенное ПО пирометра TRT II

3.93

не доступен

TRT Measurement

3.4.2.1

A36FA99BB1F108032 2EDAE9F7C4F7861 (для файла Easy TRT)

MD5

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик

Технические характеристики

Основные метрологические и технические характеристики пирометра приведены в таблице 2: Таблица 2.

№ п/п	Наименование характеристики	Значение
1	2	3
1	Диапазон измерений температуры, °С	от минус 50 до 1000
2	Доверительная погрешность при доверительной вероятности 0,95, °С, не более - в диапазоне температуры от минус 50 до 0 °С - в диапазоне температуры выше 0 °С	±0,5 ± (0,0028Тизм + 0,5)
3	Показатель визирования Диапазон измерений температуры от минус 50 °С до 300 °С Диапазон измерений температуры от 150 °С до 1000 °С	1:56 1:70
4	Напряжение питания (постоянный ток), В	21,6 - 26,4
5	Г абаритные размеры, мм, не более длина ширина высота	410 65 142
6	Масса, кг, не более	2,78
7	Условия эксплуатации: Диапазон температуры окружающего воздуха, ° С Относительная влажность окружающего воздуха, %, не более	от 15 до 25 80
8	Условия хранения и транспортировки: Диапазон температуры окружающего воздуха, ° С Относительная влажность окружающего воздуха, %, не более	от минус 20 до 70 80
9	Средний срок службы, лет	8

Знак утверждения типа

Знак утверждения типа наносится на техническую документацию типографическим способом и на прибор в виде наклейки.

Комплектность

Наименование	Обозначение	Кол-во
Пирометр	TRT II	1 шт.
Соединительный кабель		2 шт.
Руководство по эксплуатации	РЭ	1 экз.
Методика поверки	МП 2412-0043-2013	1 экз.

Поверка

осуществляется по документу МП 2412-0043-2013 «Пирометр TRT II. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2013 г.

Основное поверочное оборудование:

- рабочий эталон единицы температуры 0-го разряда, диапазон воспроизводимых значений температуры от минус 50 до 1000 °С, среднее квадратическое отклонение суммарной погрешности сличения с ГПЭ единицы температуры 0,3 - 1,3 °С.
