Магнитометры МХ-10, 55280-13

Назначение

Магнитометры МХ-10 (далее магнитометр) предназначены для измерений магнитной индукции постоянного магнитного поля.

Описание

Принцип действия магнитометра основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла, преобразующий измеряемое значение магнитной индукции в электрический сигнал, пропорциональный значению магнитной индукции.

Магнитометр состоит из электронного блока и измерительного преобразователя, соединенных гибким кабелем.

Электронный блок предназначен для формирования тока питания первичного измерительного преобразователя Холла, обработки электрического сигнала с первичного измерительного преобразователя Холла и представления результатов измерений в цифровом виде на жидкокристаллическом индикаторе.

Измерительный преобразователь предназначен для размещения первичного измерительного преобразователя Холла.

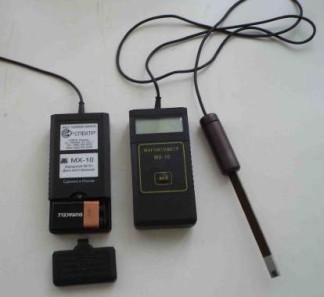

Общий вид магнитометра приведен на рисунке 1.

Корпус электронного блока опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу магнитометра, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелкой на рисунке 1. Корпус измерительного преобразователя имеет неразборную конструкцию.

Технические характеристики

Диапазон измерений, мТл    от 0,1 до 100.

Пределы допускаемой основной

абсолютной погрешности измерения, мТл    ± (0,02ВИ +0,05);

где ВИ — показания магнитометра в мТл.

Пределы допускаемой дополнительной абсолютной погрешности измерения, вызванной изменением температуры окружающего воздуха в пределах рабочего диапазона температур, мТл Напряжение питания от встроенного источника питания (батареи или аккумулятора типа РР3), В Ток потребления, мА, не более Продолжительность непрерывной работы (от полностью заряженных аккумуляторов), ч, не менее Время одного измерения, с, не более Г абаритные размеры электронного блока (длинахширинахтолщина), мм Габаритные размеры измерительного преобразователя (диаметр хдлина), мм Размеры рабочей части измерительного преобразователя (ширина х толщина х длина), мм, не более Длина соединительного кабеля, мм Масса , г, не более Нормальные условия применения:

± (0,01ВИ +0,02).

от 6,5 до 9,5.

15.

20.

3.

120х60х25.

18x173.

10 х 3,5 х 110.

1500±200.

160.

от 15 до 25; до 80;

от 84 до 106,7.

от минус 10 до плюс 40; до 98;

от 84 до 106,7.

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 25 °С, %

-    атмосферное давление, кПа Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 25 °С, %

-    атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится на шильдик, расположенный на корпусе электронного блока магнитометра (по технологии предприятия-изготовителя) и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность магнитометра приведена в таблице 2. Таблица 2

Поверка

осуществляется по документу Иа2.778.009 МП «Магнитометры МХ-10. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 23.09.2013 г.

Основные средства поверки:

-    измеритель магнитной индукции Ш1-9 (рег. № 9335-83), диапазон измерений магнитной индукции от 20 до 2000 мТл; пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля ± 0,02 %;

-    мера напряженности постоянного и переменного магнитного поля М-303.1 (рег. № 40449-09), диапазон воспроизводимых значений магнитной индукции от 0 до 35 мТл; пределы допускаемой относительной погрешности передачи размера единицы магнитной индукции ± 0,3 %.

Сведения о методах измерений

«Магнитометры МХ-10. Руководство по эксплуатации» Иа2.778.009 РЭ.

Нормативные и технические документы, устанавливающие требования к магнитометрам МХ-10

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия.»

ГОСТ 8.144-97 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции постоянного магнитного поля в диапазоне от 0,05 до 2 Тл.»

ГОСТ 8.030-91 «Государственная система обеспечения единства измерений.

Государственный первичный эталон и государственная поверочная схема для средств измерений

12 2

магнитной индукции постоянного поля в диапазоне 1-10" г 5-10" Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 г 20000 Г ц».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
