Осциллографы цифровые запоминающие ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202, 55302-13

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	55302-13
Наименование СИ	Осциллографы цифровые запоминающие
Обозначение типа СИ	ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202
Изготовитель	"Siglent Technologies Co., Ltd.", Китай.
Год регистрации	2013
Срок свидетельства	19.07.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Осциллографы цифровые запоминающие ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202 (далее осциллографы) предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее и измерения их амплитудных и временных параметров.

Описание

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.

Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания. На лицевой панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора, разъем интерфейса связи USB-host. На верхней стороне осциллографа находятся выключатель осциллографа и откидная ручка для переноски. На задней стороне находятся разъемы Pass/Fail Out и интерфейсов связи RS-232 и USB-device, на левой стороне расположен разъем для подключения сетевого шнура питания, на нижней панели расположены опорные ножки и откидные упоры.

Осциллографы имеют 7 модификаций (моделей): ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202 под торговой маркой АКТАКОМ, различающиеся полосой пропускания, максимальной частотой дискретизации и объемом памяти.

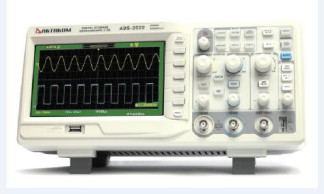

Фотография общего вида осциллографов представлены на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.

Программное обеспечение (ПО) осциллографов предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи.

Контроль целостности программы выполняется автоматически при каждом запуске.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Идентификационные данные программного обеспечения

Идентификационное наименование (наименование модификации)	Номер версии (идентификационный номер)	Цифровой идентификатор (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора
ADS-2022	3.01.01.х*	—	—
ADS-2072	5.01.02.х*
ADS-2072M
ADS-2102
ADS-2102M
ADS-2152M
ADS-2202	2.06.02.х*
* - номер версии ПО осциллографов определяют первые три цис			ры, разделенные

точками. Вместо х могут быть любые символы.

Технические характеристики

Параметры каналов вертикального отклонения

Количество каналов	2
Пределы допускаемой относительной погрешности коэффициентов отклонения, %, за исключением коэффициента отклонения 2 мВ/дел (не нормируется)	±3
Диапазон установки коэффициентов отклонения каждого
из каналов (ступенями соответственно ряду 1-2-5) для
моделей: - ADS-2022, ADS-2072, ADS-2072M, ADS-2102,	от 2 мВ/дел до 10 В/дел
ADS-2102M, ADS-2152M;
- ADS-2202	от 2 мВ/дел до 5 В/дел
Полоса пропускания (-3 дБ) для моделей, МГц*: - ADS-2022;	0-25
- ADS-2072, ADS-2072M;	0-70
- ADS-2102, ADS-2102M;	0-100
- ADS-2152M;	0-150
- ADS-2202	0-200
* для всех моделей при коэффициенте отклонения 2 мВ/дел полоса пропускания (0-20) МГц
Время нарастания переходной характеристики каждого из
каналов для моделей, нс, не более:
- ADS-2022;	14
- ADS-2072, ADS-2072M;	5,0
- ADS-2102, ADS-2102M;	3,5
- ADS-2152M;	2,6
- ADS-2202	1,8
Число разрядов АЦП	8

Максимальный объем памяти для моделей, точек: - ADS-2022; - ADS-2072, ADS-2102; - ADS-2072M, ADS-2102M,ADS-2152M; - ADS-2202	32Т03 40103 2106 10103
Входной импеданс каждого из каналов	Явх=1 МОм ±2 %, Свх не более 19 пФ
Допускаемое суммарное значение постоянного и переменного (пикового) напряжений, В	400
Связь по входу	открытый вход (DC),
	закрытый вход (AC), замыкание на землю (GND)

Параметры канала горизонтального отклонения

Пределы допускаемой относительной погрешности коэффициента развертки,%	±0,5
Диапазон установки коэффициента развертки для моделей (с шагом 1-2,5-5): - ADS-2022; - ADS-2072, ADS-2072M; - ADS-2102, ADS-2102M, ADS-2152M, ADS-2202	от 25 нс/дел до 50 с/дел от 5 нс/дел до 50 с/дел от 2,5 нс/дел до 50 с/дел
Максимальная частота дискретизации для моделей, ГГц: - ADS-2022; - ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202	0,5 1
Режимы работы	основной, растяжка, Х-Y, самописец

Параметры канала синхронизации

Режимы запуска развёртки	автоколебательный Auto, ждущий Normal, однократный Single
Типы синхронизации	по фронту/спаду; по видеосигналу; по длительности импульса (20 нс - 10 с); по скорости нарастания (20 нс - 10 с); поочередный
Диапазон задержки сигнала запуска	от 100 нс до 1,5 с
Условие запуска	по нарастающему фронту, по спадающему фронту
Источник сигнала запуска	внутренний (каналы СН1, СН2); внешний (ЕХТ, ЕХТ/5); от сети
Тип входа для синхронизации	открытый, закрытый, ФНЧ, ФВЧ
Диапазон установки уровня запуска для внутренней синхронизации: - внутренней; - внешней ЕХТ; - внешней ЕХТ/5	±6 делений ± 1,2 В ± 6 В
Допускаемое суммарное значение постоянного и переменного (пикового) напряжений для входа внешней синхронизации, В	40
Запуск по видеосигналу
Стандарты видеосигналов	NTSC, PAL и SECAM

Измеряемые параметры

напряжение, время

Пределы допускаемой абсолютной погрешности курсорных измерений:

- по оси Y (мВ, В);

- по оси Х (нс, мкс, мс, с)

AU=±(0,02-Ux+0,04 • Коткл); А1=±(0,02-1х+0,03-Кразв), где Ux (tx) - измеренное значение напряжения (времени),

Коткл (Кразв) - установленное значение коэффициента отклонения (развёртки)

Диапазон установки курсоров, делений от центральной линии

±4 по оси Y ±9 по оси Х

Технические параметры

Режим усреднения, выборки	4, 16, 32, 64, 128, 256
Интерполяция	Sin (х)/х, линейная
Автоматические измерения	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FFT
Математические операции	сложение, вычитание, умножение, деление, инверсия
Функция БПФ	4 окна: прямоугольник, Hamming, Hanning или Blackman
Интерфейсы связи	USB-device, USB-host, RS-232
Дисплей	ЖК, TFT, 178 мм (7"), разрешение 480х234
Режим энергосохранения экрана	откл, 1, 2, 5, 10, 15, 30 мин, 1, 2, 5 ч
Время установления рабочего режима	30 минут
Питание: от сети переменного тока 50 Гц	(100-240)В
Потребляемая мощность, ВА, не более	50
Нормальные условия эксплуатации: - температура, °С - влажность, %	от 15 до 25 от 30 до 80
Рабочие условия эксплуатации: - температура, °С - влажность, %	от 10 до 40 до 90 при 25 °С
Условия хранения: - температура, °С - влажность, %	от минус 20 до 60 до 80 при 35 °С
Г абаритные размеры, мм (длина, ширина, высота)	324x136x157
Масса, кг	2,5

Знак утверждения типа

Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус осциллографов в виде наклейки.

Комплектность

1. Осциллограф .........................

2. Сетевой шнур........................

3. Пробник с комплектом для настройки................................................................2 шт.

4. USB-кабель...........................................................................................................1 шт.

5. Руководство по эксплуатации..............................................................................1 экз.

6. Методика поверки МП 06/006-13........................................................................1 экз.

7. Упаковочная тара................................................................................................. 1 шт.

Поверка

Осуществляется по документу МП 06/006-13 «Осциллографы цифровые запоминающие ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 10 сентября 2013 г.

Основные средства поверки:

Установка измерительная К2С-62А, диапазон ик от 20 мкВ до 200 В, погрешность ±(0,0015 ик + 1,5 мкВ), девиация в диапазоне ±10 % от значения напряжения; диапазон периода следования Тк от 0,5 нс до 5 с, погрешность ± 1 • 10-6 Тк, девиация в диапазоне ±10 % от значения периода следования; диапазон частот от 0,1 Гц до 2000 МГц, погрешность ±Г10-6 f; длительность фронта - менее 0,7 нс, длительность импульсов 0,1; 1; 10 мкс.

Сведения о методах измерений

Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов.

Нормативные и технические документы, распространяющиеся на осциллографы цифровые запоминающие ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202

1. Техническая документация фирмы изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
