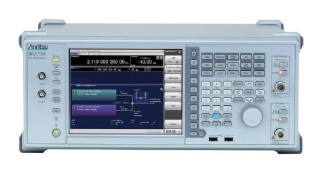

Генераторы сигналов MG3710A, MG3740A, 55303-13

номер опции

наименование

при заказе

в эксплуатации

АППАРАТНЫЕ ОПЦИИ генерации сигналов

001

101

высокостабильный рубидиевый опорный генератор

002

102

опорный генератор повышенной стабильности

011

111

дополнительный жесткий диск HDD

017

117

универсальный вход/выход

018

118

аналоговый вход/выход I/Q, один канал генерации, MG3710A

020

120

цифровая (векторная) модуляция, MG3740A

021

121

функция измерения коэффициента битовых ошибок BER

029

-

операционная система Windows 7

032

-

один канал генерации с диапазоном частот от 9 кГц до 2,7 ГГц

034

-

один канал генерации с диапазоном частот от 9 кГц до 4 ГГц

036

-

один канал генерации с диапазоном частот от 9 кГц до 6 ГГц

041

141

расширение верхнего уровня мощности (один канал генерации)

042

142

расширение нижнего уровня мощности (один канал генерации)

043

143

защита от отраженного сигнала (один канал генерации)

045

145

увеличение памяти генератора произвольной формы до 256 М (выборок) для одноканальной модели

046

146

увеличение памяти генератора произвольной формы до 1024 М (выборок) для одноканальной модели, только для MG3710A

048

148

комбинирование сигналов в основной полосе частот для одноканальной модели

049

149

аддитивный белый гауссов шум (AWGN) для одноканальной модели, только для MG3710A

050

150

вход внешней аналоговой модуляции (один канал генерации)

062

162

2-й канал генерации с диапазоном частот от 9 кГц до 2,7 ГГц

064

164

2-й канал генерации с диапазоном частот от 9 кГц до 4 ГГц

066

166

2-й канал генерации с диапазоном частот от 9 кГц до 6 ГГц

071

171

расширение верхнего уровня мощности для 2-го канала

072

172

расширение нижнего уровня мощности для 2-го канала

073

173

защита от отраженного сигнала для 2-го канала

075

175

увеличение памяти генератора произвольной формы до 256 М (выборок) для 2-го канала

076

176

увеличение памяти генератора произвольной формы до 1024 М (выборок) для 2-го канала

078

178

комбинирование сигналов в основной полосе частот для 2-го канала

079

179

аддитивный белый гауссов шум (AWGN) для 2-го канала, только для MG3710A

080

180

вход внешней аналоговой модуляции для 2-го канала

313

-

съемный диск HDD (недоступен совместно с опцией 029)

ПРОГРАММНЫЕ ОПЦИИ

генерации сигналов по телекоммуникационным стандартам

MX370101A

HSDPA/HSUPA IQproducer, только для MG3710A

MX370102A

TDMA IQproducer

MX370103A

CDMA2000 1xEV-DO IQproducer, только для MG3710A

MX370104A

Multi-carrier IQproducer, только для MG3710A

MX370105A

Mobile WiMAX IQproducer, только для MG3710A

MX370106A

DVB-T/H IQproducer, только для MG3710A

MX370107A

Fading IQproducer

MX370108A

LTE IQproducer, только для MG3710A

MX370108A-001

LTE-Advanced FDD, только для MG3710A

MX370109A

XG-PHS IQproducer, только для MG3710A

MX370110A

LTE TDD IQproducer, только для MG3710A

MX370110A-001

LTE-Advanced TDD, только для MG3710A

MX370111A

WLAN IQproducer, только для MG3710A

MX370111A-002

802.11ac (160 MHz) , только для MG3710A

MX370112A

TD-SCDMA IQproducer, только для MG3710A

MX370073A

DFS Radar Pattern, только для MG3710A

MX370075A

DFS (ETSI) Waveform Pattern, только для MG3710A

MX370084A

ISDB-Tmm Waveform Pattern, только для MG3710A

класс риска (уровень защиты)

класс риска A по WELMEC 7.2 для категории P

идентификационное наименование

MS37x0A Firmware

идентификационный номер версии

V2.00.00 и выше

количество каналов генерации (по заказу) омммм ()32. 1)34. оЗ(,

опции 062, 064, 066 (устанавливаются дополнительно)

1

2

диапазон частот

омммм ()32. п(,2

oi *) к1 м до 2.7 1 1 м

опцим 1)34. 1)64

oi *) к1 м ю 4.D | | и

опции 036, 066

от 9 кГц до 6,0 ГГц

регулировка фазы выходного сигнала

от - 180 до + 180 град

разрешение по фазе

± 0,01 град

параметры опорного генератора

стандартное исполнение

дрейф частоты 5 а за 1 год, не более

1 ИГ

нестабильность частоты 5Т в диапазоне температур

от 5 до 45 °C, не более

± 2,5Т0-6

опция 001 (101)

дрейф частоты 5К за 24 часа через 7,5 минут после включения

при температуре 23 °С

± 110'9

дрейф частоты опорного генератора 5Л за 1 месяц, не более

± ]. к,-"1

нестабильность частоты опорного генератора 5Т в диапазоне

температур от 5 до 45 °C, не более

± 210-9

опция 002 (102)

дрейф частоты 5к за 24 часа при температуре 23 °С

через 2 минуты после включения

± 510-7

через 5 минут после включения

± 5 -10"8

дрейф частоты опорного генератора 5Л за 1 год, не более

± ]. к,-7

нестабильность частоты опорного генератора 5Т в диапазоне

температур от 5 до 45 °C, не более

± 210-8

параметры входа синхронизации

частота

5; 10; 13 МГц

отклонение от номинальной частоты, не более

± 110-6

уровень мощности

от - 15 до + 20 дБм 1

входное сопротивление

50 Ом

параметры выхода синхронизации

частота

10 МГц

уровень мощности

> 0 дБм

диапазон уровня выходной мощности

стандартное исполнение

от - 110 до + 17 дБм

опции 041/ 071; без опций 042/072, 043/073

от - 110 до + 30 дБм

опции 042/072; без опций 041/071, 042/072

от - 144 до + 17 дБм

опции 041/071; 042/072, без опций 043/073

от - 144 до + 30 дБм

опции 041/071; 043/073; без опций 042/072

от - 110 до + 25 дБм

опции 042/072; 043/073; без опций 041/071

от - 144 до + 17 дБм

опции 041/071; 042/072; 043/073

от - 144 до + 25 дБм

разрешение установки уровня мощности

0,01 дБ

пределы основной допускаемой погрешности установки уровня мощности

при температуре от (23 ± 5) °C

на частотах до 50 МГц | не нормируются

исполнение без omiiiii <4.V073 2

на частотах от 50 до 400 МГц

\|Ю|;ош.о| 13 м 2п iIjm. оииия п4| о7 1

n.fi il>

уровень от - 110 до + 13 дБм

D.5 il>

уровень сч 120 до - 110 дБм, опция 042/072

0.5 il>

уровень сч 127 до-12п il>\i. оппия <>42/072

0.7 Ll>

уровень от - 136 до - 127 дБм, опция 042/072

±1,5 дБ, типовое значение

на частотах от 400 МГц до 3 ГГц

уровень от + 13 до + 23 дБм. опция 041/071

O.f, ll>

уровень от - 110 + 13 дБм уровень от - 120 до - 110 дБм, опция 042/072 уровень от - 127 до - 120 дБм, опция 042/072 уровень от - 136 до - 127 дБм, опция 042/072

± 0,5 дБ ± 0,5 дБ ± 0,7 дБ

±1,5 дБ, типовое значение

на частотах от 3 до 4 ГГц

уровень от + 13 до + 20 дБм, опция 041/071 уровень от - 110 до + 13 дБм уровень от - 120 до - 110 дБм, опция 042/072 уровень от - 127 до - 120 дБм, опция 042/072

± 0,7 дБ ± 0,7 дБ ± 0,7 дБ

± 2,5 дБ, типовое значение

на частотах от 4 до 5 ГГц

уровень от - 110 до + 13 дБм

уровень от - 120 до - 110 дБм, опция 042/072

уровень от - 127 до - 120 дБм, опция 042/072

± 0,8 дБ ± 1,0 дБ

± 2,5 дБ, типовое значение

на частотах от 5 до 6 ГГц

уровень от - 110 до + 10 дБм

уровень от - 120 до - 110 дБм, опция 042/072

уровень от - 127 до - 120 дБм, опция 042/072

± 0,8 дБ ± 1,0 дБ

± 2,5 дБ, типовое значение

исполнение с опциями 043, 073 3

на частотах от 50 до 400 МГц

уровень от - 2 до + 17 дБм, опция 041/071 уровень от - 2 до + 10 дБм, без опции 041/071 уровень от - 120 до + 10 дБм, опция 042/072 без 041/071 уровень от - 120 до - 2 дБм, опция 042/072 без 041/071 уровень от - 127 до - 120 дБм, опция 042/072 уровень от - 136 до - 127 дБм, опция 042/072

± 0,6 дБ ± 0,6 дБ ± 0,5 дБ ± 0,5 дБ ± 0,7 дБ

±1,5 дБ, типовое значение

на частотах от 400 МГц до 3 ГГц

уровень от + 10 до + 20 дБм, опция 041/071 уровень от - 110 до + 10 дБм, без опции 041/071 уровень от - 120 до - 110 дБм, опция 042/072 уровень от - 127 до - 120 дБм, опция 042/072 уровень от - 136 до - 127 дБм, опция 042/072

± 0,6 дБ ± 0,5 дБ ± 0,7 дБ ± 1,0 дБ

± 1,5 дБ, типовое значение

на частотах от 3 до 4 ГГц

уровень от + 10 до + 17 дБм, опция 041/071

уровень от + 10 до + 10 дБм

уровень от - 100 до + 10 дБм

уровень от - 110 до - 100 дБм

уровень от - 120 до - 110 дБм, опция 042/072

± 0,7 дБ ± 0,7 дБ ± 0,7 дБ ± 0,8 дБ ± 1,0 дБ

уровень от - 127 до - 120 дБм, опция 042/072 на частотах от 4 до 5 ГГц

уровень от - 110 до + 10 дБм

уровень от - 120 до - 110 дБм, опция 042/072

± 2,5 дБ, типовое значение

± 0,8 дБ ± 1,0 дБ

уровень от 127 м 120 il>\i опция <>42 072

± 2,5 дБ, типовое значение

на частотах от 5 до 6 ГГц уровень от - 110 до + 8 дБм уровень от - 120 до - 110 дБм, опция 042/072 уровень от - 127 до - 120 дБм, опция 042/072

± 0,8 дБ ± 1,0 дБ

± 2,5 дБ, типовое значение

уровень гармоник (функция “Optimize S/N” отключена), не более

- 30 дБн

уровень негармонических помех (уровень от - 30 до + 5 дБм, отс частоты > 10 кГц), не более

на частотах от 100 кГц до 187,5 МГц на частотах от 187,5 до 750 МГц на частотах от 750 МГц до 1,5 ГГц на частотах от 1,5 до 3 ГГц на частотах от 3 до 6 ГГц

гройка от центральной

-    62 дБн

-    68 дБн

-    62 дБн

-    56 дБн

-    50 дБн

уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц, типовое значение, не более

- 131 дБн

аналоговая модуляция

амплитудная модуляция (внутренняя; внешняя с опцией 050 или 080)

форма модуляции: синусоидальная, треугольная, прямоугольная, пилообразная

частота модуляции

сигнал синусоидальной формы сигналы других форм

от 0,01 Гц до 40 МГц от 0,01 Гц до 4 МГц

амплитудная модуляция (внутренняя; внешняя с опи диапазон коэффициента АМ разрешение коэффициента АМ

ией 050 или 080) от 0 до 100 % 0,1 %

частотная модуляция (внутренняя; внешняя с опцие! диапазон девиации ЧМ разрешение девиации ЧМ

\ 050 или 080) от 0 до 40 МГц 0,1 Гц

фазовая модуляция (внутренняя; внешняя с опцией 0 диапазон девиации ФМ разрешение девиации ФМ

)50 или 080) от 0 до 160 рад 0,001 рад

параметры внешнего входа АМ, ЧМ, ФМ входное сопротивление (по выбору) амплитуда сигнала

50 Ом; 600 Ом; высокое 2 В

импульсная модуляция (внутренняя и внешняя) отношение «включено/выключено», не менее на частотах от 50 МГц до 3 ГГц на частотах от 3 до 6 ГГц минимальная длительность импульса длительность фронта и среза, типовое значение, не более уровень сигнала на внешнем входе

70 дБ 60 дБ 1 мкс 50 нс TTL

векторная модуляция

полоса частот модуляции MG3710A

MG3740A с опцией 020

160 МГц 2 МГц

стандарты сигналов (только в модели MG3710A): W-CDMA. GSM. EDGE. LTE

остаточный уровень на центральной частоте (уровень однополос типовые значения, не более

на частотах от 100 МГ ц до 4 ГГц на частотах от 4 до 6 ГГц

гого сигнала 0 дБм),

-    55 дБн

-    45 дБн

остаточный уровень на зеркальной частоте при уровне однополосного сигнала 0 дБм (MG3710A в полосе до 10 МГц, MG3740A в полосе до 1 МГц), типовые значения, не более

на частотах от 100 МГ ц до 4 ГГц на частотах от 4 до 6 ГГц

-    50 дБн

-    43 дБн

параметры измерения коэффициента битовых ошибок (BER), опция 021

частота дискретизации входного сигнала ИКМ диапазон измерения коэффициента ошибок

от 100 до 40ТО бит/с от 0 до (232 - 1)

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип высокочастотного разъема выхода

N(f), 50 Q

диагональ и разрешение дисплея

213 мм, 1024 х768 пикс.

параметры сетевого питания

напряжение сети

::п 2п 1}

частота сети

п.^ 1 и

потребляемая мощность (с опциями), не более

280 В-А

габаритные размеры (ширина х высота х глубина), мм

390x177x426

масса (с опциями), не более

17 кг

температура окружающей среды

рабочие условия применения условия транспортирования и хранения

от + 5 до + 45 °С от - 20 до + 60 °С

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005

наименование и обозначение

кол-во

генератор сигналов MG3710A / MG3740A

1 шт. по заказу

кабель сетевой

1 шт.

USB флеш

1 шт.

компакт-диск с документацией

1 шт.

опции

по заказу

дополнительные принадлежности

по заказу

руководство пользователя на русском языке M-W3580AE-6.0R

1 шт.

методика поверки МП РТ 1960-2013

1 шт.

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

стандарт частоты

для стандартного исполнения

и опции 002 (102)

относительная погрешность частоты 10 МГц не более ± 510-9; уровень сигнала от 0 до + 10 дБм для опции 001 (101)

стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 110-10; уровень сигнала + 7 дБм

стандарт частоты и времени водородный Ч1-76А

относительная погрешность частоты 5 МГц не более ± 110-11; уровень сигнала от 0,1 до 2,5 В

относительная погрешность частоты 5 МГц не более ± 1,5 10-12; уровень сигнала 1 В

ваттметр поглощаемой мощности СВЧ относительная погрешность измерения мощности от - 50 до + 23 дБм на частотах от 50 МГц до 6 ГГц не более ± 0,25 дБ

преобразователь измерительный Rohde & Schwarz NRP-Z21

относительная погрешность измерения мощности от - 50 до + 23 дБм на частотах от 10 МГц до 18 ГГц не более ± 0,25 дБ

анализатор спектра

анализатор параметров радиотехнических трактов

разрешение на частоте 10 МГц в режиме частотомера не хуже 1 Гц; усредненный уровень собственных шумов на частотах от 0,1 до 6 ГГц не более - 150 дБм/Гц

и сигналов портативный Anritsu MS2038C разрешение на частоте 10 МГц в режиме частотомера не хуже 0,001 Гц; усредненный уровень собственных шумов на частотах от 0,1 до 6 ГГц не более - 156 дБм/Гц

компаратор частотный для опции 001 (101)

компаратор частотный Ч7-1014 сличение частот 5 и 10 MГ ц; относительная погрешность измерения отклонения частоты не более ± 5 10-13 за 10 с; уровень сигналов от 0,4 до 1,2 В
