Делитель напряжения ДНКИ-140/600, 55307-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Делитель напряжения ДНКИ-140/600 Назначение средства измерений

Делитель напряжения ДНКИ-140/600 предназначен для измерения с записью на регистрирующем приборе напряжения постоянного и переменного тока, переходного восстанавливающегося напряжения и напряжения на электрической дуге при испытаниях на коммутационную способность высоковольтных аппаратов.

Описание

Принцип действия делителя напряжения основан на масштабном преобразовании высокого напряжения в низкое напряжение с последующим измерением или записью его с помощью измерительного или регистрирующего прибора. Делитель напряжения ДНКИ-140/600 состоит из двух делителей: ДН-600 и ДНд, конструктивно объединенных в общем корпусе и включенных параллельно. При коммутационных испытаниях напряжение от источника питания подается к испытываемому выключателю и обоим делителям. В процессе испытаний на выключателе появляется электрическая дуга. Напряжение дуги (до 2 кВ) измеряется в крупном масштабе каналом делителя ДНд, а после гашения электрической дуги переходное восстанавливающееся напряжение (до 600 кВ) измеряется по каналу делителя ДН-600.

Делитель напряжения ДН-600 является емкостно-резистивным. Высоковольтное плечо представляет собой многозвенный блок, каждое звено которого содержит высоковольтные конденсаторы и шунтирующие резисторы. RC-звенья соединены между собой последовательно и выполнены идентично. Последовательно с конденсаторами включены демпфирующие резисторы. Низковольтное плечо делителя ДН-600 также состоит из конденсаторов и резисторов и является расщепленным. Оно имеет выносной блок, располагаемый непосредственно вблизи регистрирующего устройства и содержащий подстроечные конденсаторы. Это позволяет подстраивать коэффициент деления с учетом внешних емкостных связей.

Делитель напряжения ДНд является резистивным и дополнительно содержит ограничитель напряжения на 3 кВ, включенный параллельно низковольтному плечу. Благодаря такой схеме испытательное напряжение вначале регистрируется каналом делителя ДНд, а затем при достижении 3 кВ - каналом делителя ДН-600.

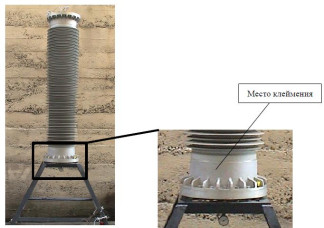

Корпусом делителя ДНКИ-140/600 служит полый стеклопластиковый изолятор с фланцами, наружная поверхность которого покрыта слоем силиконовой резины. На нижнем фланце смонтированы два блока, содержащих низковольтные плечи делителей. На верхнем фланце смонтирована герметичная коробка, в которой расположены изолированные от корпуса высоковольтные выводы. RC-звенья делителя ДН-600 закреплены на изоляционном стержне, расположенном по оси изоляционного цилиндра из стеклотекстолита. На наружной поверхности изоляционного цилиндра смонтированы проволочные резисторы высоковольтного плеча делителя ДНд. Корпуса резисторов во время испытания могут нагреваться до температуры 200-240 °С, поэтому электрические соединения и крепления выполнены без применения пайки (на винтах). Корпус делителя заполнен элегазом до избыточного давления 0,4 МПа. Корпус закреплен на опорной раме, укомплектованной колесиками со стопором для перемещения делителя по испытательному полю.

Программное обеспечение

Программное обеспечение отсутствует.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносят на нижний фланец в виде наклейки и на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Высоковольтный блок    1 шт.

Низковольтный блок    2 шт.

Выносной блок    2 шт

Манометр для контроля давления элегаза    1 шт.

Коаксиальный кабель с волновым    1 шт. сопротивлением 100 Ом и разъемами СР-50-65ФВ

Руководство по эксплуатации    1 шт.

Методика поверки ВДО.980.007-1    1 шт.

Поверка

осуществляется по документу ВДО.980.007-1 «Делитель напряжения ДНКИ-140/600. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2013 г.

Основные средства поверки:

- Установка для поверки вольтметров В1-8, диапазон 10 мкВ-300 В, погрешность (ПГ) установки напряжения постоянного тока (0,2+0,0003/ином) %, напряжения переменного тока

(0,3+0,0003/Ином) %.

-    Омметр цифровой Щ-34, диапазон 1 мОм-1 ГОм, ПГ 0,05 %.

-    Измеритель иммитанса Е7-15, диапазоны 1 пФ-20 мФ; 0,1 Ом-10 МОм, ПГ 0,25 %.

-    Вольтметр универсальный цифровой В7-38, диапазон напряжения постоянного тока (0,2 -1000) В, диапазон напряжения переменного тока (0,2-300) В; ПГ соответственно (0,07+0,02-ипред/Их) % и (0,4+0,05-ипред/Их) %.

-    Мультиметр цифровой Agilent 34401, диапазон по напряжению 100 мВ-1000 В, ПГ по напряжению постоянного тока 0,001 % , по напряжению переменного тока 0,03 %.

Сведения о методах измерений

приведены в документе «Делитель напряжения ДНКИ-140/600. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к делителю напряжения ДНКИ-140/600

1    ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.

2    ГОСТ Р 8.746-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.

3    ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

4    Техническая документация изготовителя ООО «ТЕСТСЕТ» .

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции (высоковольтных аппаратов) установленным законодательством РФ обязательным требованиям.
