Главная Госреестр СИ Миллиомметры EXTECH мод. 380462, 380562, 380580, UM200

Миллиомметры EXTECH мод. 380462, 380562, 380580, UM200, 55311-13

Документы

Карточка СИ

Номер в госреестре	55311-13
Наименование СИ	Миллиомметры
Обозначение типа СИ	EXTECH мод. 380462, 380562, 380580, UM200
Изготовитель	"Extech Instruments Corporation", США
Год регистрации	2013
Срок свидетельства	28.10.2018
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Миллиомметры EXTECH модификаций 380462, 380562, 380580, UM200 Назначение средства измерений

Миллиомметры EXTECH модификаций 380462, 380562, 380580, UM200 предназначены для измерения электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.

Описание

Принцип действия миллиомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.

Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.

Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер (только модификация UM200). Для связи с внешним персональным компьютером используется интерфейс USB.

Основные узлы миллиомметров: стабилизированный источник постоянного испытательного тока, устройство точного измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, переключатели), источник питания.

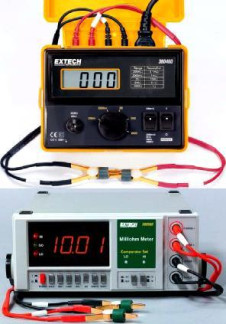

Приборы выпускаются в виде четырех модификаций, отличающихся значением выходного тока, метрологическими характеристиками, сервисными функциями (режимами), конструкцией.

Модификации 380462 и 380580 предназначены для работы в полевых условиях. Модификация 380580 имеет влагонепроницаемый противоударный корпус, закрываемый крышкой.

Модификация 380562 выполнена в корпусе настольного исполнения и имеет функции автоматической установки нуля, компаратора сопротивлений со световой и звуковой сигнализациями.

Модификация UM200 имеет ручной и автоматический выбор пределов измерений, функции компаратора сопротивлений со звуковой сигнализацией, измерения сопротивления в индуктивных электрических цепях, длины кабеля, запоминания результатов измерений (до 3000).

Конструктивно приборы размещены в переносных корпусах из пластика. Все органы управления и индикации размещены на лицевых панелях. Разъемы и гнезда для подключения измерительных кабелей, кабелей питания и т.д. размещены на боковых или лицевых панелях. Отсеки для размещения батарей питания размещены на тыльной стороне корпуса.

Питание микроомметров осуществляется как от сети переменного тока (модификации 380462, 380562), так и от аккумуляторных батарей (модификации 380580, UM200). Для сохранения заряда батарей приборы оснащены функцией автовыключения при бездействии.

Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

Технические характеристики

Таблица 1 - Метрологические характеристики миллиомметров EXTECH модификации 380462

Измерительный ток	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности
0,1 А	200 мОм	0,1 мОм	± (0,0075Яизм. + 4 е.м.р.)
10 мА	2 Ом	0,001 Ом	± (0,0075Яизм. + 2 е.м.р.)
10 мА	20 Ом	0,01 Ом
1 мА	200 Ом	0,1 Ом
1 мА	2000 Ом	1 Ом

Измерительный ток	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности
1 А	20 мОм	0,01 мОм	± (0,002Яизм. + 6 е.м.р.)
1 А	200 мОм	0,1 мОм	± (0,002Яизм. + 4 е.м.р.)
0,1 А	2 Ом	0,001 Ом
10 мА	20 Ом	0,01 Ом
1 мА	200 Ом	0,1 Ом
0,1 мА	2 кОм	0,001 кОм
10 мкА	20 кОм	0,01 кОм

где Яизм. - измеренное значение сопротивления; е.м.р - единица младшего разряда.

Таблица 3 - Метрологические характеристики миллиомметров EXTECH модификации 380580

Измерительный ток	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности
0,1 А	200 мОм	0,1 мОм	± (0,005Яизм. + 2 е.м.р.)
0,1 А	2 Ом	0,001 Ом
10 мА	20 Ом	0,01 Ом
10 мА	200 Ом	0,1 Ом
1 мА	2000 Ом	1 Ом

где Яизм. - измеренное значение сопротивления; е.м.р - единица младшего разряда.

Таблица 4 - Метрологические характеристики миллиомметров EXTECH модификации UM200 в

режиме ручного выбора предела измерений

Измерительный ток	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
10 А	От 0,400 до 4,000 мОм От 1,500 до 16,000 мОм От 5,000 до 60,000 мОм	0,001 мОм	± (0,0025Яизм. + 25 е.м.р.)
1 А	От 4,00 до 40,00 мОм От 15,00 до 160,00 мОм От 50,00 до 600,00 мОм	0,01 мОм
0,1 А	От 0,0400 до 0,4000 Ом От 0,1500 до 1,6000 Ом От 0,5000 до 6,0000 Ом	0,0001 Ом
10 мА	От 0,400 до 4,000 Ом От 1,500 до 16,000 Ом От 5,000 до 60,000 Ом	0,001 Ом
1 мА	От 4,00 до 40,00 Ом От 15,00 до 160,00 Ом От 50,00 до 600,00 Ом	0,01 Ом
0,1 мА	От 0,0400 до 0,4000 кОм От 0,1500 до 1,6000 кОм От 0,5000 до 6,0000 кОм	0,0001 кОм	± (0,0075Яизм. + 30 е.м.р.)

Таблица 5 - Метрологические характеристики миллиомметров EXTECH модификации UM200 в режиме автоматического выбора предела измерений_

Измерительный ток	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
10 А	От 0,400 до 60,000 мОм	0,001 мОм	± (0,0025Яизм. + 25 е.м.р.)
1 А	От 4,00 до 600,00 мОм	0,01 мОм
0,1 А	От 0,0400 до 6,0000 Ом	0,0001 Ом
10 мА	От 0,400 до 60,000 Ом	0,001 Ом
1 мА	От 4,00 до 600,00 Ом	0,01 Ом
0,1 мА	От 0,0400 до 6,0000 кОм	0,0001 кОм	± (0,0075Яизм. + 30 е.м.р.)

где Яизм. - измеренное значение сопротивления;

е.м.р - единица младшего разряда.

Таблица 6 - Технические характеристики миллиомметров EXTECH модификаций 380462, 380562, 380580, UM200_

Характеристика	Значение для модификации
Характеристика	380462	380562	380580	UM200
Напряжение питания, В	220 В ± 15 %, 50/60 Гц	220 В ± 15 %, 50/60 Гц	Восемь гальванических элементов размера АА напряжением 1,5 В	Литий-полимерная аккумуляторная батарея напряжением 11,1 В, емкостью 3,4 А-ч
Г абаритные размеры, мм, (длина * ширина^высота)	160x120x85	280x210x90	250x190x110	257x155x57
Масса, кг	0,6	2,2	1,5	1,16
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от 0 до + 50 до 80	от 0 до + 50 до 80	от - 15 до + 55 до 80	от 0 до + 50 до 85

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.

Комплектность

Таблица 7 - Комплектность миллиомметров EXTECH модификаций 380462, 380562

Наименование	Количество	Примечание
Кабель измерительный	1 шт.	4-х проводный с двумя зажимами типа «крокодил»
Кабель питания	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

Наименование	Количество	Примечание
Кабель измерительный	1 шт.	4-х проводный с двумя зажимами типа «крокодил»
Кабель измерительный	1 шт.	4-х проводный с четырьмя зажимами типа «крокодил»
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

Таблица 9 - Комплектность миллиомметров EXTECH модификации UM200

Наименование	Количество	Примечание
Кабель измерительный	1 шт.	4-х проводный с двумя зажимами типа «крокодил»
Аккумуляторная батарея	1 шт.
Зарядное устройство	1 шт.
Кабель интерфейса USB	1 шт.
CD-диск с ПО	1 шт.
Сумка для переноски	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется по документу МП 55311-13 «Миллиомметры EXTECH модификаций 380462, 380562, 380580, UM200. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2013 г.

Средства поверки: катушки электрического сопротивления Р310 (кл. т. 0,01), Р321 (кл. т. 0,01), Р331 (кл. т. 0,01).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к миллиомметрам EXTECH модификаций 380462, 380562, 380580, UM200

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

4. Техническая документация фирмы «Extech Instruments Corporation», США.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
