Система измерений количества и показателей качества нефти СИКН № 546 ОАО "НАК "АКИ-ОТЫР", 55315-13

Назначение

Система измерений количества и показателей качества нефти СИКН № 546 ОАО «НАК «АКИ-ОТЫР» (далее - СИКН), предназначена для измерения массы и показателей качества нефти в соответствии с требованиями РМГ 100-2010 «Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти».

Описание

Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью массовых расходомеров. Сигналы с первичных измерительных преобразователей, предназначенных для измерения массы, плотности, объемной доли воды и массовой доли серы в нефти, температуры и давления, поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти

Конструктивно СИКН выполнена в блочно-модульном исполнении и включает в себя следующие функциональные блоки:

-    блок измерительных линий - БИЛ;

-    блок измерения показателей качества нефти - БИК;

-    блок серосодержания системы компаундирования - БССК;

-    блок трубопоршневой поверочной установки - ТПУ;

-    система обработки информации - СОИ;

БИЛ предназначен для непрерывных измерений массового расхода нефти, проходящей по измерительным линиям (далее - ИЛ), БИЛ состоит из двух линии (одной рабочей и одной резервной).

БИК предназначен для постоянного измерения показателей качества нефти (плотности; объемной доли воды).

БССК предназначен для постоянного контроля массовой доли серы в нефти.

ТПУ предназначена для проведения поверки и контроля метрологических характеристик массомеров, входящих в состав БИЛ, на месте эксплуатации.

СОИ предназначена для сбора и обработки информации, поступающей от измерительных преобразователей, для вычислений, индикации и регистрации результатов измерений.

Состав СИКН представлен в таблице 1.

СОИ и технологическая схема СИКН обеспечивают выполнение следующих функций:

1)    массового расхода и массы нефти по каждой измерительной линии и в целом по

СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК;

4)    температуры в БИЛ и БИК;

5)    плотности нефти;

6)    измерения массовой доли серы;

-    расчет в автоматическом режиме:

1)    суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;

2)    массы нетто нефти с учетом параметров качественного состава нефти;

3)    средних значений температуры, давления, плотности, влагосодержания нефти;

4)    массовой доли воды в нефти;

-    поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;

-    световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

-    индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Программное обеспечение

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ОСТОР^» и ПО автоматизированного рабочего места АРМ оператора «Rate».

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С».

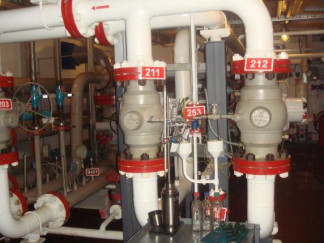

Общий вид СИКН представлен на рисунке 1

Технические характеристики

Диапазон измерения массового расхода (одного массового расходомера), т/ч    от 30 до 250

Диапазон измерения плотности, кг/м3    от 850 до 870

Диапазон измерения давления, МПа    от 0,24 до 4,0

Диапазон измерения температуры, °С    от 5 до 40

Диапазон измерения объёмной доли воды, %    от 0 до 2,0

Диапазон измерительного канала массовой доли серы, %    от 0,1 до 6,0 Пределы допускаемой относительной погрешности измерения:

-    массы брутто нефти, %    ± 0,25

-    масса нетто нефти, %    ±0,35 Пределы допускаемой приведенной погрешности измерения давления, %    ± 0,5 Пределы допускаемой абсолютной погрешности измерения температуры, оС    ± 0,2 Пределы допускаемой абсолютной погрешности объемной доли воды в нефти, %    ± 0,05 Предел допускаемой погрешности преобразования плотности, кг/м3    ±0,3 Пределы допускаемой абсолютной погрешности измерений массовой доли серы, %    ± 3,0

Условия эксплуатации:

Режим работы СИКН Электроснабжение

Температура окружающего воздуха:

-    технологической части СИКН

-    в операторной

Знак утверждения типа

непрерывный, автоматизированный 380 В, 3-х фазное, 50 Гц 220±22 В, однофазное, 50 Гц

не ниже плюс 5°С от + 15°С до + 30 °С

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность СИКН представлена в таблице 3. Таблица 3 - Комплектность СИКН

Поверка

осуществляется по документу МП 55315-13 «ГСИ. Система измерений количества и показателей качества нефти СИКН № 546 ОАО «НАК «АКИ-ОТЫР» Методика поверки», утвержденному 05 марта 2012 г. ГЦИ СИ ФБУ «Тюменский ЦСМ».

В перечень основного поверочного оборудования представлен в таблице 4.

Таблица 4 - Перечень основного поверочного оборудования

Сведения о методах измерений

Масса нефти. Методика выполнения измерений системой измерения количества и показателей качества нефти СИКН № 546 ОАО «НАК «АКИ-ОТЫР» Свидетельство об аттестации МВИ

№ 356/01.00248-2008/2010 от 16.07.2010 г. ФБУ «Тюменский ЦСМ».

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН № 546 ОАО «НАК «АКИ-ОТЫР»

1.    ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;

2.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

3.    РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.

Рекомендации к применению
