Система измерений количества и показателей качества нефти СИКН № 596 ОАО "НАК "АКИ-ОТЫР", 55327-13

Назначение

Система измерений количества и показателей качества нефти СИКН 596 ОАО «НАК «АКИ - ОТЫР» (далее СИКН), предназначена для измерения массы нефти в соответствии с требованиями РМГ 100 - 2010 «Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти».

Описание

Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью массовых расходомеров. Сигналы с первичных измерительных преобразователей предназначенных для измерения массы, плотности, объемной доли воды в нефти, температуры и давления поступают в систему обработки информации, которая принимает, обрабатывает информацию о количестве и показателях качества нефти, производит вычисление, индикацию и регистрацию результатов измерений.

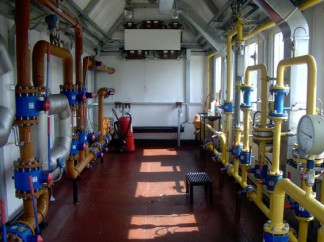

Конструктивно СИКН выполнена из функционально объединенных блоков:

-    блока измерительных линий (БИЛ);

-    блока измерений показателей качества нефти (БИК);

-    блока трубопоршневой установки (ТПУ);

-    системы сбора и обработки информации (СОИ).

БИЛ предназначен для непрерывных измерений массы нефти, температуры и давления нефти проходящей по измерительным линиям (одна рабочая и одна резервная).

БИК предназначен для постоянного контроля показателей качества (плотность, влаго-содержание).

ТПУ предназначена для проведения поверки и контроля метрологических характеристик массомеров, входящих в БИЛ.

СОИ предназначена для сбора и обработки информации, поступающей с измерительных преобразователей, для выработки необходимых сигналов управления, индикации и регистрации результатов измерений и вычислений.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

Система сбора и обработки информации и технологическая схема СИКН обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массового расхода нефти по каждой измерительной линии и в целом по СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК;

4)    температуры в БИЛ и БИК;

5)    плотности нефти;

-    расчет в автоматическом режиме:

1)    суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;

2)    массы нетто нефти с учетом параметров качественного состава нефти;

3)    средних значений температуры, давления, плотности, влагосодержания нефти;

4)    массовой доли воды в нефти;

-    поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;

-    световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

-    индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Программное обеспечение

СИКН имеет аттестованное программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса ИВК «Аметист-FI» и аттестованным программным обеспечением автоматизированного рабочего места оператора «АРМ Rate».

Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2 - Идентификационные данные программного обеспечения

Пределы измерений:

-    массового расхода по СИКН, т/ч

от 6,8 до 80 от 0,3 до 5,0 от + 5 до + 50 от 710 до 980 от 0 до 2

± 0,25 ± 0,35

± 0,5

± 0,2 ± 0,3 ± 0,05

непрерывный

220/ В+i°% /380 -15%

не ниже плюс 5 от + 15°С до + 35

-    давления, МПа

-    температуры, °С

-    плотности, кг/м3

-    объемной доли воды в нефти, %

Основные метрологические характеристики:

Пределы допускаемой основной относительной погрешности:

-    измерения массы брутто нефти, %

-    измерения массы нетто нефти, %

Пределы допускаемой основной приведенной погрешности измерения:

-    давления, %

Пределы допускаемой абсолютной погрешности измерения: -температуры, оС

-    плотности, кг/м3

-    объемной доли воды в нефти, %

Условия эксплуатации:

Режим работы СИКН

Напряжение питания переменного тока с частотой (50 ± 1) Гц

Температура окружающего воздуха:

-    технологической части СИКН, °С

-    в операторной, °С

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания. Комплектность средства измерений

Комплектность СИНК представлена в таблице 3. Таблица 3 - Комплектность СИКН

Поверка

осуществляется по документу МП 55327-13 «Инструкция ГСИ. Система измерений количества и показателей качества нефти СИКН № 596 ОАО «НАК «АКИ - ОТЫР». Методика поверки», утвержденному 04 июня 2012 г. ГЦИ СИ ФБУ «Тюменский ЦСМ».

В перечень основного поверочного оборудования указан в таблице 4. Таблица 4 - Перечень основного поверочного оборудования

Сведения о методах измерений

Масса нефти. Методика выполнения измерений системой измерения количества и показателей качества нефти СИКН 596 ОАО «НАК «АКИ-ОТЫР» Свидетельство об аттестации МВИ № 357/01.00248-2008/2010 ФБУ «Тюменский ЦСМ».

Нормативные документы, устанавливающие требования к системе измерения количества и показателей качества нефти СИКН № 596 ОАО «НАК «АКИ - ОТЫР»

1    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

2    РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.

Рекомендации к применению

товарообменные операции
