Установка поверочная УПСНП-01 М, 55328-13

Назначение

Установка поверочная УПСНП-01 М предназначена для измерения массы и объема жидкости при поверке, калибровке, градуировке и исследованиях метрологических характеристик расходомеров, расходомеров-счетчиков, счетчиков, преобразователей объемного расхода и объема жидкости.

Описание

Принцип действия установки поверочной УПСНП-01 М (далее - установка поверочная) основан на измерении объема жидкости с помощью установки трубопоршневой «BROOKS COMPACT PROVER» типа 18-600-SCSAE (далее - ТПУ) (Гос.реестр № 1809909), плотности с помощью преобразователя плотности жидкости измерительного модели 7835 (далее - ПП) (Гос.реестр № 15644-06), давления и температуры.

Контроллер измерительно-вычислительный OMNI 6000 (далее — ИВК) (Гос.реестр № 15066-09) преобразовывает электрические аналоговые и импульсные сигналы поступающие по измерительным каналам от ТПУ, поверяемых средств измерений, ПП, преобразователей давления и температуры. На основании измеренных значений объема, плотности, давления и температуры ИВК вычисляет массовый расход (массу) и объемный расход (объем) жидкости прошедшую через установку поверочную и поверяемые средства измерений за определенный промежуток времени.

Для контроля расхода жидкости через линию плотномера применяется счетчик нефти турбинный МИГ-32Ш (Гос.реестр № 26776-08).

Для измерения давления в линии плотномера применяется преобразователь давления модели 2088 (Гос.реестр № 16825-08), в линии ТПУ - датчик давления 1151 мод.ОР (Гос.реестр № 13849-99), в рабочей линии - датчик давления «Метран-150» (Гос.реестр № 32854-09).

Для измерения температуры в линии плотномера применяется преобразователь температуры 644 (Гос.реестр № 14683-09) в комплекте с термопреобразователем сопротивления серии 0065 (Гос.реестр № 22257-11), в линии ТПУ - преобразователь температуры 444 (Гос.реестр № 14684-06) в комплекте с термопреобразователем сопротивления платиновым серии 68 (Гос.реестр № 22256-01), в рабочей линии -Термопреобразователь с унифицированным выходным сигналом Метран-2700 (Гос.реестр № 38548-08).

Взрывозащищенность (искробезопасность) электрических цепей установки поверочной при эксплуатации достигается путем применения барьеров искрозащиты серии Z модели Z787 (Госреестр №22152-07).

Рабочая жидкость принудительно циркулирует по замкнутому контуру установки из резервуара через насос, ТПУ и поверяемые средства измерений обратно в резервуар.

Пломбировку установки поверочной от несанкционированного доступа осуществляют пломбами, установленными на контровочных проволоках, пропущенных через отверстия в гайке, крепящий защитный кожух оптических детекторов ТПУ, в винтах крепления крышки ПП, а также в соответствии с технической документацией средств измерений, входящих в состав установки поверочной.

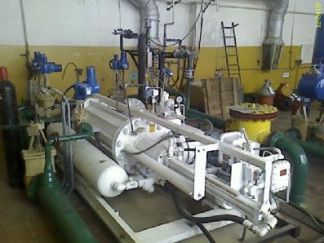

Фотография внешнего вида представлена на Рисунке 1.

Программное обеспечение (ПО) реализовано в ИВК. ПО обеспечивает реализацию функций установки поверочной. Защита ПО установки поверочной от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО осуществляется путем отображения на мониторе ИВК структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО, представляет собой хэш-сумму (контрольную сумму) ПО.

Таблица 1 - Идентификационные данные ПО

ПО ИВК имеет свидетельство № 2301-05м-2009 об аттестации алгоритма и программного обеспечения, выданное ФГУП «ВНИИМ им Д.И. Менделеева» 15.10.2009 г.

ПО защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем установки пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

ПО установки поверочной имеет уровень защиты C по МИ 3286-2010.

Технические характеристики

Метрологические (в том числе показатели точности) и технические характеристики установки поверочной приведены в таблице 2.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность установки поверочной соответствует таблице 3.

Таблица 3

Поверка

проводится по документу МП 24-30151-2013 «ГСИ. Установка поверочная УПСНП-01 М. Методика поверки», утвержденному ООО «Метрологический центр СТП» 15 марта 2013 г.

Основные средства поверки:

-    мерник эталонный 1-го разряда М1р-120, номинальная вместимости мерника при 20 °C, 0,12000 м , пределы допускаемой относительной погрешности ± 0,02 %;

-    установка пикнометрическая переносная, диапазон измерений плотности от 700 до 1100 кг/м3, пределы допускаемой абсолютной погрешности ± 0,1 кг/м3;

- устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА, пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока ± 3 мкА в диапазоне от 0,5 до 20 мА, пределы допускаемой относительной погрешности воспроизведений частоты и периода следования импульсов ±5х10-4 % в диапазоне от 0,1 до 15000 Гц, пределы допускаемой абсолютной погрешности воспроизведений количества импульсов в пачке ± 2 имп. в диапазоне от 20 до 5x10 имп.

Сведения о методах измерений

Метод измерения изложен в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установке поверочной УПСНП-01 М

1.    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерения объема и массы жидкости»

2.    Техническая документация фирмы изготовителя

Рекомендации к применению

Осуществление государственных учетных операций.
