Автотопливозаправщики 36223, 55329-13

Назначение

Автотопливозаправщики модели 36223 являются мерами полной вместимости и предназначены для транспортирования и кратковременного хранения всех видов нефтепродуктов плотностью не более 860 кг/м3.

Описание

Принцип работы автотопливозаправщика основан на заполнении его нефтепродуктом до указателя уровня налива и измерения объема нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

Конструктивно автотопливозаправщик состоит из корпуса цистерны, разделенного на два отсека. В верхней части каждого отсека цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны.

По общероссийскому классификатору продукции присвоен код ОКП 45 2140.

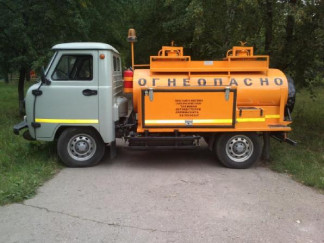

Фотография общего вида

Место для нанесения знака поверки:

на заклепку, крепящую указатель уровня налива

Накладная алюминиевая пластина (указатель уровня налива)

Технические характеристики

-    Номинальная вместимость цистерны

(до указателя уровня налива), м3    1,5

-    Разность между номинальной вместимостью цистерны и ее действительной вместимостью, установленной при первичной поверке, м    ± 0,05

-    Количество отсеков    2

-    Номинальная вместимость отсеков, м3

Отсек 1    0,75

Отсек 2    0,75

-    Пределы допускаемой основной относительной погрешности вместимости при периодической поверке, %    ± 0,4

-    Значение снижения уровня жидкости в горловине каждой секции, %

от вместимости, указанной на маркировочной табличке, не более    0,1

-    Остаток топлива в цистерне после ее слива, % от номинальной вместимости, не более    0,1

-    Плотность перевозимого нефтепродукта, кг/м3, не более    860

-    Относительная погрешность счетчика, не более, %    ± 0,25

-    Габаритные размеры, не более, мм

- длина    4501

Лист № 3 Всего листов 4

-    ширина    1974

-    высота    2300 Автотопливозаправщики изготавливаются в исполнении “У” по ГОСТ 15150. Нормальные условия эксплуатации:

-    температура окружающего воздуха от +10 °С до +30 °С;

-    относительная влажность воздуха от 30 до 80 %;

-    атмосферное давление от 84 до 106 кПа.

Рабочие условия эксплуатации:

-    температура окружающего воздуха от минус 40 °С до плюс 50 °С;

-    относительная влажность воздуха от 30 до 100 %;

-    атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак Утверждения типа наносится:

-    на табличку изготовителя фотохимическим способом;

-    на титульный лист (место нанесения - слева) руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    Автотопливозаправщик в собранном виде;

-    запасные части;

-    инструмент;

-    принадлежности;

-    товаросопроводительная документация;

-    Автотопливозаправщики модели 36223. Руководство по эксплуатации. 4521-01625418597-2008 РЭ.

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Рекомендуемые средства поверки: эталонные мерники 2 разряда вместимостью 10 дм3, 100 дм3, 200 дм3, 400 дм3цилиндр мерный стеклянный 0,5 дм3 по ГОСТ 1770-74.

Сведения о методах измерений

Методика измерений объема отпущенного нефтепродукта приведена в 4521-01625418597-2008 РЭ «Автотопливозаправщики модели 36223. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к автотопливозаправщикам модели 36223

1.    ГОСТ Р 50913-96 « Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».

2.    ТУ 4521-016-25418597-2008 «Автотопливозаправщики модели 36223. Технические условия».

3.    ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Рекомендации к применению

- вне сферы государственного регулирования.
