| Номер в госреестре | 55341-13 |
| Наименование СИ | Вискозиметры |
| Обозначение типа СИ | HOV 700 |
| Изготовитель | "VINCI Technologies", Франция |
| Год регистрации | 2013 |
| Срок свидетельства | 28.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 55341-13 |
| Наименование СИ | Вискозиметры |
| Обозначение типа СИ | HOV 700 |
| Изготовитель | "VINCI Technologies", Франция |
| Год регистрации | 2013 |
| Срок свидетельства | 28.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вискозиметры HOV 700 (далее - вискозиметры) предназначены для измерений динамической вязкости, давления и температуры нефти.
Принцип действия вискозиметров основан на вибрационном методе, который заключается в том, что амплитуда колебаний датчика вязкости, погруженного в исследуемую жидкость, пропорциональна ее вязкости. Температура и давление жидкости измеряются отдельными встроенными датчиками.
Вискозиметры представляют собой настольные измерительные приборы в виде термостата, в котором расположены ячейка для закачки исследуемых образцов со встроенными в нее датчиками вязкости, температуры, подключенным датчиком давления и электронными блоками для контроля процесса измерения и обработки данных.
Сбор и хранение данных может осуществляется при помощи дополнительно подключаемого персонального компьютера с установленным специализированным программным обеспечением «Applilab».
Вискозиметры выпускаются двух моделей А и B, которые отличаются диапазонами измерений динамической вязкости.
Управление работой вискозиметра осуществляется посредством клавиш управления, расположенных на передней панели электронного блока управления вискозиметром.

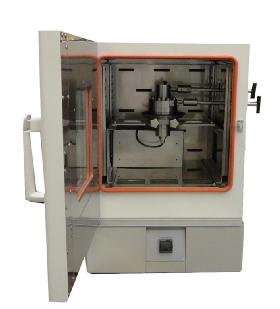

Фотография внешнего вида вискозиметров представлена на рисунке 1.
Вискозиметры оснащены встроенным программным обеспечением, которое невозможно идентифицировать, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, а также внешним специализированным программным обеспечением «Applilab».
Идентификационные данные внешнего специализированного программного обеспечения
| Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Applilab | 6.11.X.X. | cec53727cfb7a60 7589473cab3000bad | - | Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристик | Значения характеристик | |
| Модель А | Модель B | |
| Диапазон измерений динамической вязкости, Па-с | От 10 до 1000 | От 1 до 100 |
| Пределы допускаемой относительной погрешности измерений динамической вязкости, % | ± 5 | |
| Диапазон измерений давления, МПа | От 0 до 70 | |
| Пределы допускаемой приведенной погрешности измерений давления, % | ± 0,1 | |
| Диапазон измерений температуры, оС | От 20 до 180 От -10 до 180 (опция при заказе дополнительной системы охлаждения) | |
| Пределы допускаемой абсолютной погрешности о/~ч измерений температуры, С | ± 0,5 | |
| Объем пробы для измерений, см3 | 15 ± 2 | |
| Параметры источника питания: Входное напряжение, В Частота, Гц | 220-230 В 50 ± 1 | |
| Потребляемая мощность, В А, не более | 3000 | |
| Габаритные размеры, мм, не более: - Термостат с измерительным блоком - Блок управления | 650 x 710 x 950 271 х 355 х 175 | |
| Масса, кг, не более | 100 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при t = 20 °С), %, не более | от 18 до 25 80 | |
Знак утверждения типананосится на боковую панель анализатора методом наклейки и на Руководства по эксплуатации типографским способом. Комплектность | Лист № 3 Всего листов 4 титульный лист |
| Наименование | Количество, шт. |
| Вискозиметр | 1 |
| Руководство по эксплуатации | 1 |
| Специализированное программное обеспечение Applilab | Опция |
| Методика поверки МП 59 -251-2013 | 1 |
осуществляется по документу МП 59-251-2013 «ГСИ. Вискозиметры HOV 700. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» от 26.07.2013 г.
Эталонные средства измерений, используемые при поверке:
- стандартные образцы вязкости ГСО 8600-2004 ^ ГСО 8606-2004 (РЭВ-2000 ^ РЭВ-100000), границы относительной погрешности аттестованных значений динамической вязкости при Р=0,95 составляет ± (0,2 % - 0,3) %;
- преобразователь давления эталонный ПДЭ-010И модель 190 (диапазон измерений избыточного давления от 0 до 60 МПа, максимальное давление 100 МПа, класс точности
0,05;
- государственный эталон единицы температуры 3-го разряда, диапазон воспроизведения единицы температуры от минус 50 оС до 500 оС (двухканальный прецизионный измеритель температуры МИТ 2.05 и термометр сопротивления платиновый вибропрочный эталонный ПТСВ-3-3), доверительные границы суммарной погрешности воспроизведения от ± (0,02-0,04) оС.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, регламентирующие требования к вискозиметрам
Технические документация фирмы изготовителя Decagon Devices (США).
Вискозиметры применяются вне сферы государственного регулирования обеспечения единства измерений.
