Назначение
Системы лазерные координатно-измерительные серии MV300 (далее - системы) предназначены для измерений координат с целью определения геометрических размеров крупногабаритных изделий, отклонений формы и расположения отдельных элементов (узлов) от теоретической модели в автомобильной, судостроительной, ракетно-космической и авиационной промышленности, приборо- и станкостроении.
Описание
Системы MV300 выпускаются двух модификаций MV330 и MV350, различающихся диапазоном измерений.

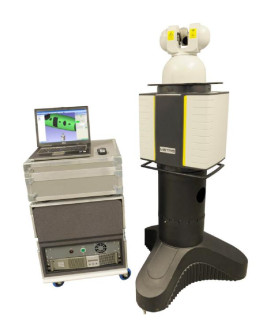

Системы MV330 и MV350 представляют собой высокоточные лазерные измерители расстояний на базе частотно-модулированного лазерного излучателя и измерительных датчиков вертикального и горизонтального углов. Системы MV330 и MV350 состоят из измерительного блока (сенсора) на подвижном основании, контроллера со встроенным блоком бесперебойного питания и портативного компьютера, соединительных кабелей.
Измерительный блок содержит сервоприводы, угломерные устройства, поворотное зеркало, и имеет две ортогональные оси вращения. Точка пересечения осей вращения находится на отражающей поверхности поворотного зеркала. Вращение вокруг осей осуществляется с помощью сервоприводов, каждая ось снабжена угломерным кодирующим устройством (энкодером). Сервоприводы позволяют через поворотное зеркало наводить лазерные лучи системы на измеряемый объект и отслеживать их перемещения.
Система измеряет широкий спектр видов материалов, в том числе композитных, объектов в виде солнечных батарей, зеркал, кроме того позволяет измерять как нагретые, так и сильно охлажденные поверхности.
Использование встроенного климатического датчика позволяет автоматически вносить коррекцию измеренных данных при изменении температуры, давления и влажности. Вместе с инфракрасным лазером для измерений, в сенсоре используется также лазер для разметки и наведения на конкретную точку. При помощи встроенной видеокамеры оператор имеет возможность визуально наблюдать на экране компьютера измеряемую область, выбирать области и точки измерений с использованием системы автоматического проектирования CAD.
Программное обеспечение
Системы MV300 оснащены:
- программным обеспечением управления механикой системы Motion Control Software (MCE), управления генераторами сигналов и первичной обработки сигналов Metric Vision Incorporated (MVI) и Toolkit.
- программным обеспечением управления системой, сбора, обработки и хранения
результатов измерений Spatial Analyzer (New River Kinematics (SA NRK)
_Идентификационные данные программного обеспечения приведены в таблице
Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (защитный ключ- заглушка) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Motion Control Software MCE | MCE | V 3.06. | 5D4A6D49 | CRC32 |
MVI (Metric Vision Incorporated) | MVI | V 05.02.08 | E1F81DC0 | CRC32 |
Spatial Analyzer | SA NRK | V 2013.08.02. | A4709AA8 | CRC32 |
T oolkit | T oolkit | V 6.2.0.1645. | 60F656A7 | CRC32 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО Spatial Analyzer является USB-ключ. HASP (программа, направленная на борьбу с нарушением авторских прав на ПО) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что предотвращает неавторизованное использование ПО.
Защита программного обеспечения систем лазерных координатноизмерительных серии MV300 соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Модификации систем | MV330 | MV350 |
Диапазон измерений расстояний, м | От 2 до 30 вкл. | От 2 до 50 вкл. |
Диапазон измерений углов, ..,° - вертикальных (Ei) - горизонтальных (Az) | ± 45 ± 360 |
Пределы допускаемой абсолютной погрешности измерений расстояний (2о) | ± (10 мкм + 2,5 мкм • L), где L - расстояние до цели в м |
Пределы допускаемой абсолютной погрешности измерений вертикального угла (2 о) | ± (6,8 мкм • L) или ± 0,7" где L - расстояние до цели в м |
Пределы допускаемой абсолютной погрешности измерений горизонтального угла(2 о) | ± (6,8 мкм • L) или ± 0,7" где L - расстояние до цели в м |
Пределы допускаемой абсолютной погрешности объемных (3D) измерений (2 о) | ± (3,2 мкм + 9,9 мкм • L), где L - расстояние до цели в м |
Г абаритные размеры системы, мм -длина, -ширина, -высота | 454 381 870 |
Масса системы, кг, не более | 45 |
Диапазон рабочих температур, °С | от + 5 до + 40 |
Относительная влажность воздуха, % | От 10 до 90 (без конденсата) |
Напряжение питания, В | 220 ± 10% |
Частота, Г ц | 50 |
Используемые лазеры (безопасные для глаз):
-измерительный инфракрасный 1 класса по ГОСТ Р 50723-94, длина волны 1550 нм, мощность <10,0 мВт;
-сфокусированный красный - 2 класса по ГОСТ Р 50723-94, длина волны 660 нм, мощность <1,0 мВт.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации систем лазерных координатно-измерительных серии MV300 типографским способом и на переднюю панель корпуса методом наклейки.
Комплектность
1. | Система лазерная координатно-измерительная MV330 или MV350 | 1 шт. |
2. | Основание с дополнительными проставками | 1 шт. |
3. | Стойка с блоком питания | 1 шт. |
4. | Соединительные кабели | 1 компл. |
5. | Портативный компьютер | 1 шт. |
6. | Комплект калибровочных штативов и тетраэдр | 1 компл. |
7. | Руководство по эксплуатации | 1 шт. |
8. | Методика поверки | 1 шт. |
Поверка
осуществляется по документу МП 55343-13 «Системы лазерные координатноизмерительные серии MV300. Методика поверки», утвержденному ФГУП «ВНИИМС»
28 мая 2013 г.
Основные средства поверки: Система лазерная измерительная XL-80 фирмы Renishaw plc, Великобритания (ГР № 35362-13).
Сведения о методах измерений
Метод измерений изложен в документе «Системы лазерные координатноизмерительные серии MV300. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к системам лазерным координатно-измерительным серии MV300
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Т10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
Техническая документация фирмы Nikon Metrology Europe NV, Бельгия
Лист № 5 Всего листов 5
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
